一种俯卧位手术用面部保护装置的制作方法

本发明涉及医疗辅助器械技术领域，具体地说是一种俯卧位手术用面部保护装置。

[

背景技术：
]

目前，在做俯卧位手术时，患者往往需面部朝下趴着。常规的做法只是对患者面部采用棉花垫进行保护，而随着患者趴着时间过长，则会出现脸部皮肤压疮、眼部血管受压导致眼睛缺血而失明。此外，对于一些病重的患者，手术时需经口气管插管，而由于对面部没有任何保护装置，则会出现插管打折、弯曲、压坏甚至堵塞的现象，给患者造成生命危险。

[

技术实现要素：
]

本发明的目的就是要解决上述的不足而提供一种俯卧位手术用面部保护装置，能够完整的贴合患者的面部，提高了面罩本体与人体面部贴合的密封程度，舒适性高，避免了安全隐患事故的发生。

为实现上述目的设计一种俯卧位手术用面部保护装置，包括面罩本体1，所述面罩本体1上开设有与人体眼部、鼻部、嘴部相配合的眼部开口2、鼻部开口3、嘴部开口4，所述面罩本体1的正面位于嘴部开口4处设有导管槽5，所述面罩本体1的背面设有与人体额头、脸部接触连接的额头凹槽6、脸部凹槽7。

所述脸部凹槽7上设有可充气的气泡垫，所述气泡垫上设有按摩凸起，所述气泡垫内设有多根气囊，所述气囊通过气管与气泵相连，所述气泵连接控制器。

所述气泵包括气泵一和气泵二，所述气囊并排设置，位于奇数位的所述气囊通过气管与气泵一连接，位于偶数位的所述气囊通过气管与气泵二连接。

所述嘴部开口4的左右两侧均设置有导管槽5。

所述控制器与电源装置相连，所述控制器侧面设有电源开关，所述电源开关与电源装置电连接。

还包括报警装置，所述报警装置与控制器电连接。

所述气泡垫由软质硅胶材料制成。

所述面罩本体1采用高弹性海绵垫制成。

所述眼部开口2、鼻部开口3、嘴部开口4贯通为一体。

本发明同现有技术相比，结构新颖、简单，设计合理，通过在面罩本体上开设有与人体眼部、鼻部、嘴部相配合的眼部开口、鼻部开口、嘴部开口，并在面罩本体的正面位于嘴部开口处设有导管槽，在面罩本体的背面设有与人体额头、脸部接触连接的额头凹槽、脸部凹槽，从而能够完整的贴合患者的面部，提高了面罩本体与人体面部贴合的密封程度，使用舒适，成本低廉；同时，通过在脸部凹槽上设有可充气的凸起的气泡垫，气泡垫内设有多根气囊，气囊通过气管与气泵相连，气泵由控制器控制，使得气泡垫上的凸起呈不规则的此凸彼凹，防止面部局部受压，使得面部不是始终被压住，为面部血管定时供血，促进面部血液循环，避免安全隐患事故发生；此外，通过控制器控制程序，实现定时报警，以提醒医护人员抬起并活动患者脸部，更有利于血液通畅，确保手术安全，值得推广应用。

[附图说明]

图1是本发明的正面结构示意图；

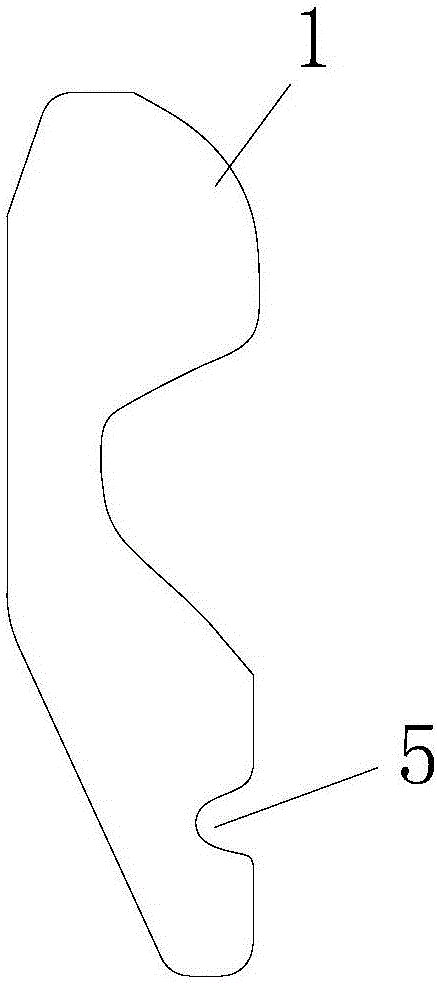

图2是本发明的侧面结构示意图；

图3是图1中A-A剖视图；

图中：1、面罩本体 2、眼部开口 3、鼻部开口 4、嘴部开口 5、导管槽 6、额头凹槽 7、脸部凹槽。

[具体实施方式]

下面结合附图对本发明作以下进一步说明：

如附图所示，本发明包括：面罩本体1，面罩本体1上开设有与人体眼部、鼻部、嘴部相配合的眼部开口2、鼻部开口3、嘴部开口4，面罩本体1的正面位于嘴部开口4处设有导管槽5，可在嘴部开口4的左右两侧均设置有导管槽5，面罩本体1的背面设有与人体额头、脸部接触连接的额头凹槽6、脸部凹槽7，脸部凹槽7上设有可充气的气泡垫，即在脸部接触的部分设有凸起的气泡垫，气泡垫上设有按摩凸起，气泡垫内设有多根气囊，气囊通过气管与气泵相连，气泵连接控制器，气泵包括气泵一和气泵二，气囊并排设置，位于奇数位的气囊通过气管与气泵一连接，位于偶数位的气囊通过气管与气泵二连接，由控制器控制，通过气泵一、气泵二对气管进行周期性的交替充放气，从而实现不规则的此凸彼凹，按摩凸起能够促进血液循环，防止局部受压，使得面部不是始终被压住，面部血管定时供血。

本发明中，控制器与电源装置相连，控制器侧面设有电源开关，电源开关与电源装置电连接；还包括报警装置，报警装置与控制器电连接，通过控制器的控制，实现定时报警，以提醒医护人员适时地手动抬起并活动患者脸部，更有利于血液通畅；气泡垫采用与皮肤组织相适应的材料制成，可采用软质硅胶材料制成，该材质的气泡垫可以提高患者的舒适度；面罩本体1采用高弹性海绵垫制成；眼部开口2、鼻部开口3、嘴部开口4贯通为一体。

本发明用于在俯卧位手术中支撑面部，使用时，先打开气泡垫，以保证其缓冲膨胀；然后，将面罩本体安全地罩于病人面部,确保眉毛、眼睛、鼻子和嘴巴是可见的；再打开气泵，使得气泡垫的按摩凸点，不规则地此凸彼凹，使得面部不是始终被压住，实现面部血管定时供血；同时，手术中，可根据报警装置的提示，由医护人员适时地调整病人的身体，以保持安全的头部位置,并由医护人员经常检查眼睛、鼻子和嘴部，以确保没有什么与眼睛或眼睑接触，使其处于安全位置。

本发明并不受上述实施方式的限制，其他的任何未背离本发明的精神实质与原理下所作的改变、修饰、替代、组合、简化，均应为等效的置换方式，都包含在本发明的保护范围之内。
