一种妇产科宫腔微波治疗装置的制作方法

本发明涉及医疗器械技术领域，具体为一种妇产科宫腔微波治疗装置。

背景技术：

微波治疗会使治疗部位病变组织分子、离子吸收微波后高速运动产生内热，瞬间达到高温，自身凝固、坏死、变性、脱落，病变组织破坏均匀，界限分明，而且深浅一致，治疗彻底不残留病变组织，提高了一次治愈率。同时，微波的微热效应和非热效应使凝固破坏组织的周围基底部位血液增加、代谢加强、营养改善、再生加速、白细胞吞噬作用增强，具有良好的消炎、杀灭肿瘤细胞的作用。现有的妇产科宫腔微波治疗装置，大部分结构复杂，操作不便，需要多个医务人员进行操作，提高了医疗成本，同时在微波治疗的过程中，患处温度会升高，现有的治疗装置不能检测患处温度，进而对温度调节，会对患者造成伤害。

技术实现要素：

本发明要解决的技术问题是克服现有的缺陷，提供一种妇产科宫腔微波治疗装置，结构简单，操作方便，可以减少工作量，降低了医疗成本，可以有效解决背景技术中的问题。

为实现上述目的，本发明提供如下技术方案：一种妇产科宫腔微波治疗装置，包括把手，所述把手的侧表面分别设有控制开关和LED显示屏，控制开关的输出端与LED显示屏的输入端电连接，把手的一侧表面设有导线，控制开关的输入端通过导线与外置电源的输出端电连接，把手的另一侧表面设有橡胶筒，橡胶筒的侧表面开设有安装槽，安装槽的内部侧表面设有电动伸缩杆，电动伸缩杆的伸缩端设有安装座，安装座的侧表面分别设有微波发生器和摄像头，电动伸缩杆的输入端、微波发生器的输入端和摄像头的输入端均与控制开关的输出端电连接，摄像头的输出端与外部显示器的输入端电连接，微波发生器的侧表面设有微波治疗探头，安装座的侧表面摄像头的下方设有LED灯珠，LED灯珠的输入端与控制开关的输出端电连接。

作为本发明的一种优选技术方案，所述安装座的侧表面设有温度传感器，温度传感器的输出端电连接LED显示屏的输入端。

作为本发明的一种优选技术方案，所述LED灯珠的数量不少于五个，不少于五个的LED灯珠等距离设置在安装座的侧表面。

作为本发明的一种优选技术方案，所述橡胶筒的内侧直径大于安装座的外侧直径。

作为本发明的一种优选技术方案，所述把手的周侧表面设有防滑纹。

与现有技术相比，本发明的有益效果是：本妇产科宫腔微波治疗装置，结构简单，操作方便，可以减少工作量，降低了医疗成本，同时设有温度传感器，可以在进行治疗时检测患处温度，并将温度显示在LED显示屏上，给医务人员作为参考，以避免因温度过高对患者造成伤害，橡胶筒的内侧直径大于安装座的外侧直径，可以避免在操作时互相干扰，电动伸缩杆可以带动安装座进行伸缩，省去了手动操作的麻烦，提高了工作效率，摄像头可以更清晰地观察到患处情况，有利于对患处进行精准治疗，LED灯珠为摄像头提供照明，观察更加全面。

附图说明

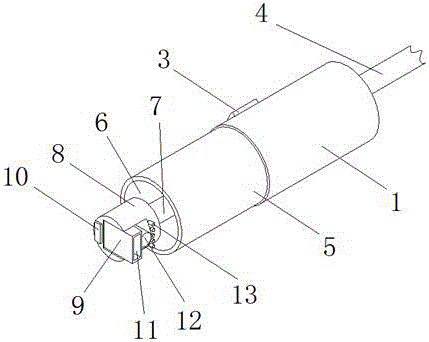

图1为本发明结构示意图；

图2为本发明侧视示意图。

图中：1把手、2控制开关、3 LED显示屏、4导线、5橡胶筒、6安装槽、7电动伸缩杆、8安装座、9微波发生器、10温度传感器、11微波治疗探头、12摄像头、13 LED灯珠。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1-2，本发明提供一种技术方案：一种妇产科宫腔微波治疗装置，包括把手1，把手1的侧表面分别设有控制开关2和LED显示屏3，把手1的周侧表面设有防滑纹，控制开关2的输出端与LED显示屏3的输入端电连接，把手1的一侧表面设有导线4，控制开关2的输入端通过导线4与外置电源的输出端电连接，把手1的另一侧表面设有橡胶筒5，橡胶筒5的侧表面开设有安装槽6，安装槽6的内部侧表面设有电动伸缩杆7，电动伸缩杆7的伸缩端设有安装座8，橡胶筒5的内侧直径大于安装座8的外侧直径，可以避免在操作时互相干扰，安装座8的侧表面分别设有微波发生器9和摄像头12，电动伸缩杆7的输入端、微波发生器9的输入端和摄像头12的输入端均与控制开关2的输出端电连接，摄像头12可以更清晰地观察到患处情况，有利于对患处进行精准治疗，摄像头12的输出端与外部显示器的输入端电连接，微波发生器9的侧表面设有微波治疗探头11，安装座8的侧表面设有温度传感器10，温度传感器10的输出端电连接LED显示屏3的输入端，可以在进行治疗时检测患处温度，并将温度显示在LED显示屏3上，给医务人员作为参考，以避免因温度过高对患者造成伤害，安装座8的侧表面摄像头12的下方设有LED灯珠13，LED灯珠13的数量不少于五个，不少于五个的LED灯珠13等距离设置在安装座8的侧表面，可以为摄像头12提供照明，观察更加全面，LED灯珠13的输入端与控制开关2的输出端电连接，控制开关2上分别设有与LED显示屏3、电动伸缩杆7、微波发生器9、摄像头12和LED灯珠13对应的按钮，结构简单，操作方便，可以减少工作量，降低了医疗成本，电动伸缩杆7可以带动安装座进行伸缩，省去了手动操作的麻烦，提高了工作效率。

在使用时：通过导线4接通电源和外部显示器后，操作控制开关2，打开摄像头12和LED灯珠13，通过外部显示器对患处进行观察，打开电动伸缩杆7，电动伸缩杆7通过安装座8带动摄像头12伸缩，找到病灶后打开微波发生器9，将微波治疗探头11对准患处进行治疗，温度传感器10检测患处的温度并显示到LED显示屏3上，给医务人员作为参考，可以避免因温度过高对患者造成伤害，结构简单，操作方便。

本发明结构简单，操作方便，可以减少工作量，降低了医疗成本，同时设有温度传感器10，可以在进行治疗时检测患处温度，并将温度显示在LED显示屏3上，给医务人员作为参考，以避免因温度过高对患者造成伤害，橡胶筒5的内侧直径大于安装座8的外侧直径，可以避免在操作时互相干扰，电动伸缩杆7可以带动安装座进行伸缩，省去了手动操作的麻烦，提高了工作效率，摄像头12可以更清晰地观察到患处情况，有利于对患处进行精准治疗，LED灯珠13为摄像头12提供照明，观察更加全面。

尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
