微波炉加热理疗腰肩带的制作方法

本实用新型涉及热袋，具体地，涉及一种微波炉加热理疗腰肩带。

背景技术：

腰部热敷能够有效缓解腰椎部不适，高效持续的提供腰椎部热量的热袋常见的有铁粉热袋或者电加热片(丝)发热，前者为一次性使用热袋，后者需要电加热，加热完毕后使用。存在保温时间较短，持续时间短的缺点，使用者体验较差，电加热水袋有漏电，袋内产生水蒸气导致破裂伤人的风险。

另外还有通过过饱和盐溶液结晶放热制成的金属片激发热袋，但此种热袋使用完毕后，需要再次激活时则需要将该热袋置于沸水中煮沸约5-10分钟，处理繁杂，且在沸水加热过程中极易出现外袋破裂导致泄露。

技术实现要素：

针对现有技术中的缺陷，本实用新型的目的是提供一种微波炉加热理疗腰肩带。

根据本实用新型提供的微波炉加热理疗腰肩带，包括腰肩带本体和插片；

其中，所述腰肩带本体上设置有夹层；所述插片可拆卸的设置在所述夹层内；

所述插片的内侧填充有相变材料。

优选地，所述插片还包括外袋保温层以及内袋；

其中，所述内袋设置在所述外袋保温层的内侧；所述内袋的内侧填充有相变材料。

优选地，所述相变材料采用微波吸热材料，具体为采用如下任一种制成：

-聚酯类；

-聚酰胺；

-纤维素；

-聚醚；

-聚砜。

优选地，所述相变材料采用如下任一种制成：

-硬脂酸甘油酯；

-聚对苯二甲酸丁二醇酯；

-聚乙二醇2000-8000；

-聚对苯二甲酸-1，4-环己烷二甲醇酯；

-聚对苯二甲酸乙二醇酯-1，4-环己烷二甲醇酯；

-聚对苯二甲酸乙二醇酯-1，4-环己烷二甲醇酯；

-聚对苯二甲酸乙二醇酯-1，4-环己烷二甲醇酯。

优选地，所述内袋采用如下任一种材料通过高频封口或热封口制成：

-聚乙烯塑料；

-聚丙烯塑料；

-聚对苯二甲酸乙二醇酯；

-尼龙复合薄膜。

优选地，所述外袋保温层采用如下任一种材料制成：

-聚乙烯；

-聚丙烯塑料；

-聚对苯二甲酸乙二醇酯；

-尼龙复合薄膜；

-棉布；

-纱布。

优选地，所述插片呈片状。

优选地，所述夹层能够沿所述腰肩带本体的长度方向滑动。

优选地，所述腰肩带本体上侧边上设置有第一拉链；所述第一拉链上设置有拉方向相反的第一拉头和第二拉头；

所述腰肩带本体上侧边上设置有第二拉链；所述第二拉链上设置有拉锁方向相反的第三拉头和第四拉头；

所述夹层的上侧边的一端连接所述第一拉头，另一端连接所述第二拉头；所述夹层的下侧边的一端连接所述第三拉头，另一端连接所述第四拉头；

从而所述夹层能够在第一拉头、第二拉头、第三拉头和第四拉头的带动下沿所述腰肩带本体的长度方向滑动。

优选地，所述插片的数量为多个；多个所述插片沿所述腰肩带本体的长度依次排列。

与现有技术相比，本实用新型具有如下的有益效果：

1、本实用新型中插片的内侧填充有相变材料中一种或几种混合物通过微波处理后，将热能储存在于热袋中，热能缓慢释放，可维持在45-65℃之间的时间不低于240分钟；

2、本实用新型中夹层能够沿所述腰肩带本体的长度方向滑动，从而方便调节需要加热的位置；

3、本实用新型结构简单，布局合理，易于推广。

附图说明

通过阅读参照以下附图对非限制性实施例所作的详细描述，本实用新型的其它特征、目的和优点将会变得更明显：

图1为本实用新型的结构示意图；

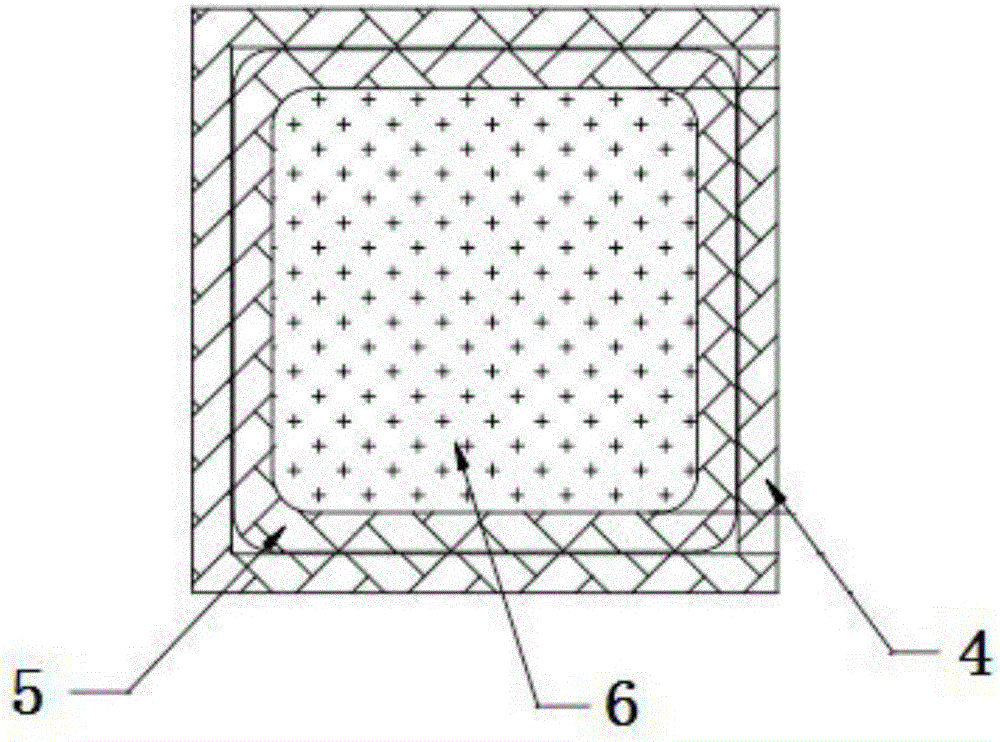

图2为本实用新型中插片的一种结构示意图；

图3为本实用新型中插片的另一种结构示意图。

图中：

1 为腰肩带本体；

2 为夹层；

3 为插片；

4 为外袋保温层；

5 为内袋；

6 为相变材料。

具体实施方式

下面结合具体实施例对本实用新型进行详细说明。以下实施例将有助于本领域的技术人员进一步理解本实用新型，但不以任何形式限制本实用新型。应当指出的是，对本领域的普通技术人员来说，在不脱离本实用新型构思的前提下，还可以做出若干变形和改进。这些都属于本实用新型的保护范围。

在本是实例中，本实用新型提供的微波炉加热理疗腰肩带，包括腰肩带本体和插片；

其中，所述腰肩带本体上设置有夹层；所述插片可拆卸的设置在所述夹层内；

所述插片的内侧填充有相变材料。

所述插片还包括外袋保温层以及内袋；其中，所述内袋设置在所述外袋保温层的内侧；所述内袋的内侧填充有相变材料。

所述相变材料采用微波吸热材料，具体为采用如下任一种制成：

-聚酯类；

-聚酰胺；

-纤维素；

-聚醚；

-聚砜。

所述相变材料采用如下任一种制成：

-硬脂酸甘油酯；

-聚对苯二甲酸丁二醇酯；

-聚乙二醇2000-8000；

-聚对苯二甲酸-1，4-环己烷二甲醇酯；

-聚对苯二甲酸乙二醇酯-1，4-环己烷二甲醇酯；

-聚对苯二甲酸乙二醇酯-1，4-环己烷二甲醇酯；

-聚对苯二甲酸乙二醇酯-1，4-环己烷二甲醇酯。

所述内袋采用如下任一种材料通过高频封口或热封口制成：

-聚乙烯塑料；

-聚丙烯塑料；

-聚对苯二甲酸乙二醇酯；

-尼龙复合薄膜。

为缓解热量散失，插片内袋外加一层薄膜，即为外袋保温层，所述外袋保温层采用如下任一种材料制成：

-聚乙烯；

-聚丙烯塑料；

-聚对苯二甲酸乙二醇酯；

-尼龙复合薄膜；

-棉布；

-纱布。

所述插片呈片状。

所述夹层能够沿所述腰肩带本体的长度方向滑动。

所述腰肩带本体上侧边上设置有第一拉链；所述第一拉链上设置有拉方向相反的第一拉头和第二拉头；

所述腰肩带本体上侧边上设置有第二拉链；所述第二拉链上设置有拉锁方向相反的第三拉头和第四拉头；

所述夹层的上侧边的一端连接所述第一拉头，另一端连接所述第二拉头；所述夹层的下侧边的一端连接所述第三拉头，另一端连接所述第四拉头；

从而所述夹层能够在第一拉头、第二拉头、第三拉头和第四拉头的带动下沿所述腰肩带本体的长度方向滑动。

所述插片的数量为多个；多个所述插片沿所述腰肩带本体的长度依次排列。

插片中的相变材料通过微波加热产生相变(或二级相变)，储蓄热量提供热敷热源，装置内部无电路无漏电风险，相变材料中不含水，避免水蒸气受热膨胀破坏密封层，同时插片外层附带的保温外套能够有效地储存热能，相变材料的相变点为45-70℃，对填充600g相变材料的插片，800-1200W加热3-8分钟之后，维持40-65℃温度范围的时间为500分钟。

当使用本实用新型提供的微波炉加热理疗腰肩带，于微波炉中加热插片后，取出固定于腰肩带本体的夹层中后穿戴。将上述插片的加热时间依据微波炉的功率而定，一般的，对于含有140g内料的产品，在1000W功率微波炉中处理时间为100-120秒。

在本实施例中，本实用新型中插片的内侧填充有相变材料中一种或几种混合物通过微波处理后，将热能储存在于热袋中，热能缓慢释放，可维持在45-65℃之间的时间不低于240分钟；

本实用新型中夹层能够沿所述腰肩带本体的长度方向滑动，从而方便调节需要加热的位置；本实用新型结构简单，布局合理，易于推广。

以上对本实用新型的具体实施例进行了描述。需要理解的是，本实用新型并不局限于上述特定实施方式，本领域技术人员可以在权利要求的范围内做出各种变形或修改，这并不影响本实用新型的实质内容。
