本实用新型涉及药盒，具体地，涉及数字化智能药盒。

背景技术：

智能药盒可以通过配套开发的APP手机软件提醒患者及时服药，并且能够记录患者的实际服药量以及服药时间，通过后台运算，将信息远程转输至药师及医生端，统计分析药物使用实际剂量，在慢性病长期用药观测时药物疗效的计算。后期结合医疗大数据应用，有助于掌握患者服药习惯，药物剂量及疗效的反馈。传统的智能药盒多采用行列阵列的形式布置储药格，造成占地大，不便于携带，结构不合理等不足之处。

技术实现要素：

针对现有技术中的缺陷，本实用新型的目的是提供一种智能药盒。

根据本发明提供的一种智能药盒，包括盒体；

盒体设置有若干抽屉、第一电机；

抽屉内设置有盖板和转盘，盖板位于转盘的正上方，转盘内设置有多个储药格，盖板设置有若干取药口；

第一电机通过第一轴套驱动连接转盘。

优选地，抽屉内设置有第一导轨；转盘沿第一导轨转动。

优选地，盖板顶面与抽屉的顶端面平齐；取药口的形状与储药格的底面形状相匹配。

优选地，盖板和转盘在轴向方向上存在间隙。

优选地，取药口下部口沿向下延伸出弹性密封凸条，凸条的高度等于或者略小于所述间隙的高度。

优选地，盖板的形状与抽屉的开口形状相匹配，且盖板的外沿与抽屉的口沿之间密封连接。

优选地，抽屉的顶部设置有安装梁，安装梁上设置有第二电机，第二电机通过第二轴套连接盖板；盖板上设置有多个取药口。

优选地，抽屉内设置有第二导轨；盖板沿第二导轨转动。

优选地，第一电机紧固连接在抽屉的内部底面。

优选地，储药格沿转盘的径向和/或周向均布；盖板与抽屉之间可拆卸连接。

与现有技术相比，本实用新型具有如下的有益效果：

本实用新型能够结构合理，使用方便，易于维护使用。将不同时段要服用的药品区分储存在不同的储药格中，对通过取药口与储药格的对应关系规范及提示用药。

附图说明

通过阅读参照以下附图对非限制性实施例所作的详细描述，本实用新型的其它特征、目的和优点将会变得更明显：

图1为本实用新型提供的智能药盒的结构示意图。

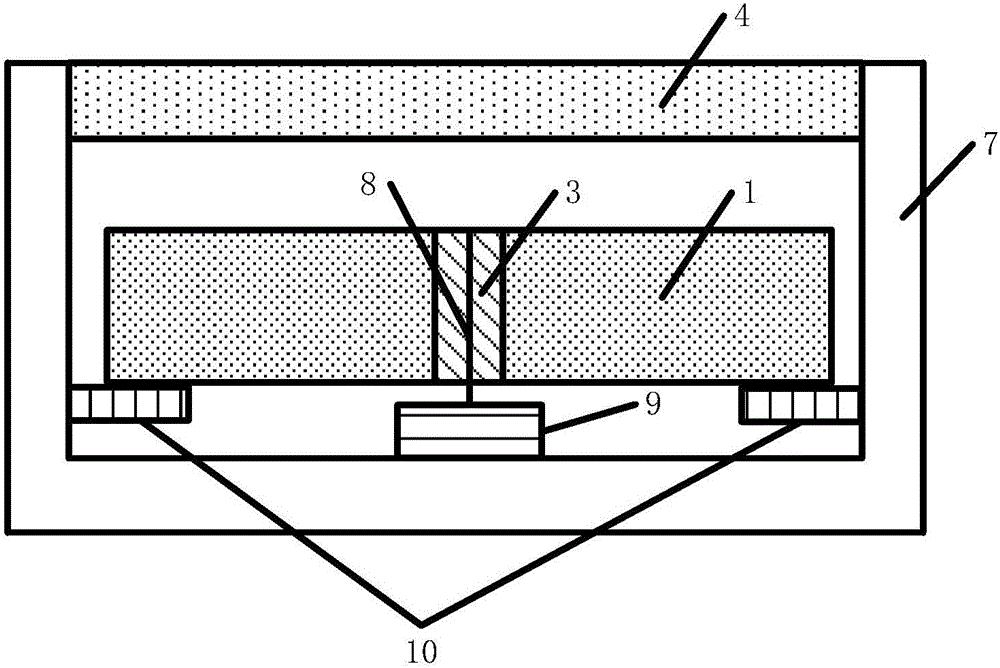

图2为抽屉内的结构示意图。

图3为盖板与转盘的配合示意图。

图4为抽屉内的结构示意图。

图5为转盘中储药格分布的结构示意图。

图6为盖板上取药口分布的结构示意图。

图7为盖板上的取药口与虚线所示转盘中储药格的对应关系图。

图中：

1-转盘

2-储药格

3-第一轴套

4-盖板

5-取药口

6-盒体

7-抽屉

8-第一电机输出轴

9-第一电机

10-第一导轨

11-第二导轨

12-第二电机输出轴

13-第二轴套

14-安装梁

15-第二电机

具体实施方式

下面结合具体实施例对本实用新型进行详细说明。以下实施例将有助于本领域的技术人员进一步理解本实用新型，但不以任何形式限制本实用新型。应当指出的是，对本领域的普通技术人员来说，在不脱离本实用新型构思的前提下，还可以做出若干变化和改进。这些都属于本实用新型的保护范围。

如图1所示，根据本实用新型提供的一种智能药盒，包括盒体6；盒体6设置有若干抽屉7、第一电机9；抽屉7内设置有盖板4和转盘1，盖板4位于转盘1的正上方，转盘1内设置有多个储药格2，盖板4设置有若干取药口5；这样，盖板能够覆盖住大部分储药格，仅取药口正下方的储药格没有被覆盖以使得患者可以取药，进而帮助患者定量取药。

第一电机9通过第一轴套3驱动连接转盘1。抽屉7内设置有第一导轨10；转盘1沿第一导轨10转动。第一导轨可以是环形轨道。盖板4顶面与抽屉7的顶端面平齐；取药口5的形状与储药格2的底面形状相匹配。第一电机输出轴连接第一轴套。

如图2所示，盖板4和转盘1在轴向方向上存在间隙。第一电机9紧固连接在抽屉7的内部底面。储药格2沿转盘1的径向和/或周向均布；盖板4与抽屉7之间可拆卸连接。优选地，取药口5下部口沿向下延伸出弹性密封凸条，凸条的高度等于或者略小于所述间隙的高度。优选地，盖板4的形状与抽屉7的开口形状相匹配，且盖板4的外沿与抽屉7的口沿之间密封连接。

如图3所示，转盘设置有8格储药格，根据实际需要，可以对储药格的数量进行变化，例如在变化例中，盒体设置有4个抽屉，从而设置4格转盘，每个转盘中设置7个储药格，从而利于统计患者4周的服药情况，在其它变化例中，可以将转盘的7格储药格再进一步分隔为3格较小的储药格，从而每个转盘得到21个储药格，进而能够对每天早中晚需服药3次的患者的1周时间内的服药情况进行统计。本领域技术人员还可以根据实际需要对储药格的数量进行变化，在此不予赘述。

在一个优选例中，所述智能药盒中，抽屉7的顶部设置有安装梁14，安装梁14上设置有第二电机15，第二电机15通过第二轴套连接盖板4；盖板4上设置有多个取药口5。抽屉7内设置有第二导轨16；盖板4沿第二导轨16转动。第二电机输出轴连接第二轴套。在应用中，通过第一电机、第二电机的异步转动，就可以使得不同径向位置的取药口朝向患者，以使得患者从不同径向位置的储药格中取药。例如，如图5所示，转盘上共有个较大的储药格，每个较大的储药格中均在不同的径向位置设置有A、B、C、D这4个较小的储药格，A、B、C、D这4个较小的储药格分别放置患者在一天中4个时间段需服用的药物。对应的，如图6所示，盖板上设置有4个不同径向位置的取药口。在一天中，盖章转动4次，使这4格不同径向位置的取药口朝向患者，从而患者能够分别从A、B、C、D这4个较小的储药格取药；在4天中转盘每天转动一次，使4格较大的储药格每天分别朝向患者。

以上对本实用新型的具体实施例进行了描述。需要理解的是，本实用新型并不局限于上述特定实施方式，本领域技术人员可以在权利要求的范围内做出各种变化或修改，这并不影响本实用新型的实质内容。在不冲突的情况下，本申请的实施例和实施例中的特征可以任意相互组合。
