气切雾化器的制作方法

本实用新型涉及医学操作仪器技术领域，具体涉及一种用于护理临床操作的气切雾化器。

背景技术：

目前使用的雾化吸入装置，只针对可使用面罩的患者，气切（不使用呼吸机）患者在做雾吸治疗时，由于装置缺陷，且患者自身吸入能力有限加之气切口漏气等原因，往往不能有效全面吸入药液，导致大量药雾浪费，达不到治疗效果，甚至可能造成过多药液流入气道造成误吸呛咳。

技术实现要素：

本实用新型的目的在于提供一种气切雾化器，通过异形三通和螺纹软管相结合，方便了气切患者进行雾化吸入，有利于药液的全部吸收。

为了达到上述目的，本实用新型通过以下技术方案实现：

一种气切雾化器，其特征是，包含：

雾吸装置；

螺纹软管，其一端连接所述雾吸装置的瓶身；

异形三通，其具有一竖管以及垂直连接所述竖管的横管，竖管的顶部设有排气孔、底部设有气切接口，横管末端设有一连接所述螺纹软管另一端的接口，所述竖管底部的气切接口连接至气切外套管。

上述的气切雾化器，其中：

所述异形三通的竖管为上下两段式，上段直径小于下段直径，所述横管垂直设置在所述竖管上段的对应位置。

上述的气切雾化器，其中，还包含：

呼吸活瓣，可拆卸的设置在所述异形三通的排气孔上。

上述的气切雾化器，其中：

所述异形三通的竖管顶部以及底部对应位置分别设有加强环。

本实用新型与现有技术相比具有以下优点：通过异形三通和螺纹软管相结合，方便了气切患者进行雾化吸入，有利于药液的全部吸收；异形三通两端设置加强环，有助于插拔及固定。

附图说明

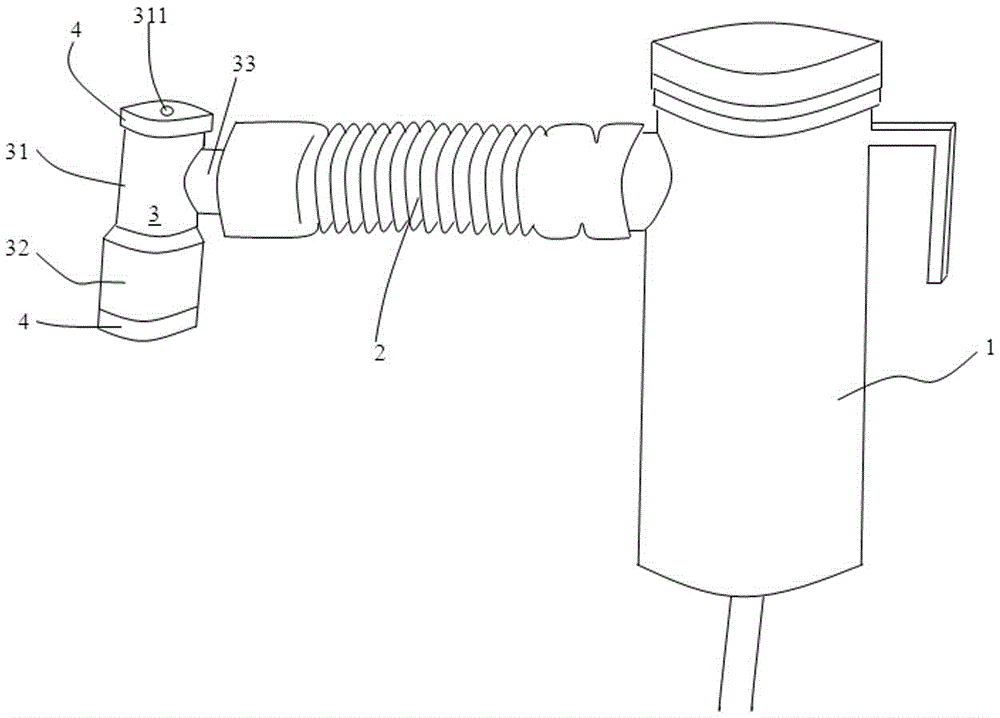

图1为本实用新型的整体结构示意图。

具体实施方式

以下结合附图，通过详细说明一个较佳的具体实施例，对本实用新型做进一步阐述。

如图1所示，一种气切雾化器，其包含：雾吸装置1；螺纹软管2，其一端连接所述雾吸装置1的瓶身；异形三通3，其具有一竖管以及垂直连接所述竖管的横管33，竖管的顶部设有排气孔311、底部设有气切接口，横管33末端设有一连接所述螺纹软管2另一端的接口，所述竖管底部的气切接口连接至气切外套管。

所述异形三通3的竖管为上下两段式，上段31直径小于下段32直径，所述横管33垂直设置在所述竖管上段31的对应位置，这样的结构使得用料少但非常牢固。

在所述异形三通的排气孔311上设置可拆卸的呼吸活瓣，装上后，呼吸活瓣在病人吸气时密闭，呼气时打开，达到气体交换的目的。

所述异形三通3的竖管顶部以及底部对应位置分别设有加强环4，通常加强环4是设置在头部位置，有助于插拔及固定。

使用时，调节放置气切雾化器瓶身的角度与患者气切口呈90度即可，本实用新型直接连接于气切处，有利于药液吸收，不影响患者自主呼吸增加舒适度，减少药液浪费保障有效治疗，避免了患者误吸呛咳。

尽管本实用新型的内容已经通过上述优选实施例作了详细介绍，但应当认识到上述的描述不应被认为是对本实用新型的限制。在本领域技术人员阅读了上述内容后，对于本实用新型的多种修改和替代都将是显而易见的。因此，本实用新型的保护范围应由所附的权利要求来限定。
