一次性爪形涂氟注射器的制作方法

本实用新型涉及一种涂氟注射器，特别是一种一次性爪形涂氟注射器。

背景技术：

现有的涂氟用的钝性注射头只有一个出液口，故只能每个面逐步涂布，操作时间长，而孩子易于抗拒恐慌，故而会降低工作效率，增加成本。

技术实现要素：

本实用新型要解决的技术问题是：提供一种可以同时三面涂氟的一次性爪形涂氟注射器。

解决上述技术问题的技术方案是：一次性爪形涂氟注射器，包括注射器和钝性注射头，所述的钝性注射头为由进液管、出液管Ⅰ、出液管Ⅱ和出液管Ⅲ构成，所述的出液管Ⅰ、出液管Ⅱ、出液管Ⅲ均与进液管连接并贯通，所述的出液管Ⅰ和出液管Ⅱ分别位于出液管Ⅲ两侧。

本实用新型的进一步技术方案是：所述的出液管Ⅰ和出液管Ⅱ位于相对状态，且该出液管Ⅰ和出液管Ⅱ的出口处于相对弯曲状态。

所述的出液管Ⅰ、出液管Ⅱ、出液管Ⅲ与进液管连接成一整体。

所述的注射器为带刻度的棕色注射管，该注射管的容积为0.4ml。

由于采用上述技术方案，本实用新型之一次性爪形涂氟注射器具有以下有益效果：

本实用新型中的钝性注射头为由进液管、出液管Ⅰ、出液管Ⅱ和出液管Ⅲ构成爪形注射头，该独特的爪形注射头能一次涂布牙齿的所有牙面（颊舌牙合面，即牙齿的咬合面及内外两侧面）,减少涂氟时间，提供工作效率，减免患儿过久的挣扎。且注射器为0.4ml带刻度的棕色塑料注射管，棕色设计可以避光保存, 棕色注射管能保护怕光的氟保护器,保护药效。冲洗器上设置刻度,可以控制注射的剂量,同时没有重复使用,避免交叉感染，注射管没有金属头,避免触碰到儿童牙龈，避免误伤孩子口腔。本实用新型实用性强。

下面，结合说明书附图和具体实施例对本实用新型之一次性爪形涂氟注射器的技术特征作进一步的说明。

附图说明

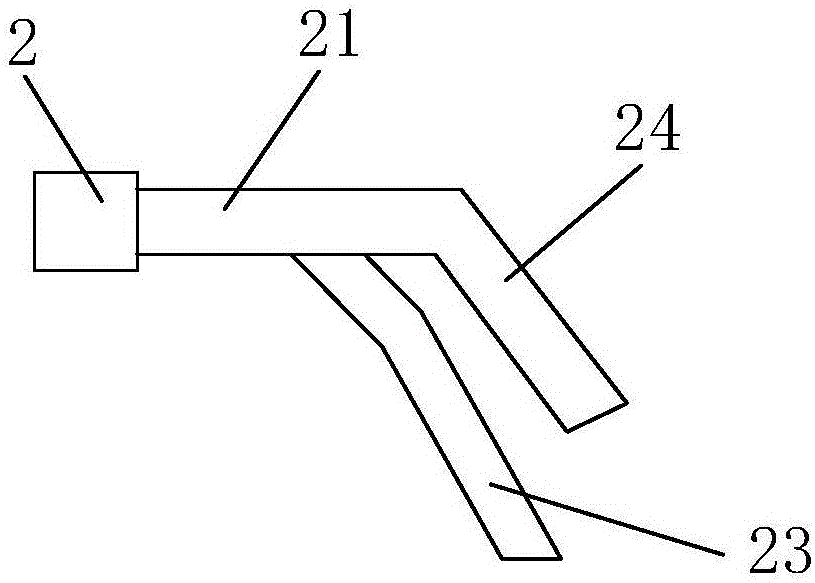

图1：本实用新型之中钝性注射头的结构示意图（从侧边看）。

图2：从另一角度本实用新型中钝性注射头的结构示意图（俯视）。

图3：本实用新型之中注射器的结构示意图（从侧边看）。

在上述附图中，各标号说明如下：

1-注射器，2-钝性注射头，21-进液管，22-出液管Ⅰ，23-出液管Ⅱ，24-出液管Ⅲ。

具体实施方式

一次性爪形涂氟注射器，包括注射器1和钝性注射头2，所述的钝性注射头2和注射器1连接，所述的钝性注射头2为由进液管21、出液管Ⅰ22、出液管Ⅱ23和出液管Ⅲ24构成，所述的出液管Ⅰ22、出液管Ⅱ23、出液管Ⅲ24均与进液管21连接并贯通，所述的出液管Ⅰ22和出液管Ⅱ23分别位于出液管Ⅲ24两侧，所述的出液管Ⅰ22和出液管Ⅱ23位于相对状态，且该出液管Ⅰ22和出液管Ⅱ23的出口处于相对弯曲状态。所述的出液管Ⅰ22、出液管Ⅱ23、出液管Ⅲ24与进液管21连接成一整体。所述的注射器1为带刻度的棕色塑料注射管，该注射管的容积为0.4ml。
