新型修脚器的制作方法

本实用新型涉及家用电器领域，特别是一种修脚器。

背景技术：

修脚器在使用后，修脚器上会残留微生物，如果不经过清理，很容易在使用时造成感染，或者在多人使用时，造成较差感染。由于现有修脚器采用电能功能，不能够进行水洗，清洁困难。现有部分修脚器的工作组件可以拆下清洗，但是只用水洗不能完全清除上面的微生物，清洁效果差，同时脚部有一些微生物也是通过现有修脚器的机械处理无法完全清楚的，清理效果不好。

技术实现要素：

本实用新型的目的是为了解决上述问题，设计了一种新型修脚器。具体设计方案为：

一种新型修脚器，包括壳体，所述壳体上设有开关、握柄，所述壳体的顶端设有作业工件，所述作业工件通过传动轴连接有驱动马达，所述传动轴通过壳盖与所述壳体连接，所述壳体内设有电池，所述壳体的底端设有充电接口，所述壳盖的顶端设有杀菌灯环，所述杀菌灯环的外侧套有调光挡板。

所述开关嵌于所述壳体内，所述开关与所述壳体滑动连接，所述开关可以沿所述壳体的轴向方向滑动，所述开关与所述电池通过变阻器滑电连接。

所述壳体为弧形结构，所述开关镶嵌于所述壳体弧形结构的外侧，所述握柄镶嵌于所述壳体弧形结构的内侧，所述握柄上设有防滑隔断，所述防滑隔断为多个互相平行的横杠，所述多个互相平行的横杠沿所述壳体的轴向方向呈曲线阵列分布，所述防滑隔断与所述壳体为一次注塑成型的整体结构。

所述传动轴贯穿所述壳盖并与所述壳盖轴承连接，所述传动轴的顶端与所述作业工件键连接，所述传动轴的底端嵌入所述驱动马达内。

所述电池为锂电池，所述电池与所述驱动马达、充电接口电连接。

所述杀菌灯环的数量为多个，所述多个杀菌灯环沿所述传动轴的轴向方向呈直线阵列分布。

所述杀菌灯环为LED杀菌灯或UV杀菌灯中的一种，所述杀菌灯环的灯光波长为254-365nm。

所述杀菌灯环嵌入所述壳盖中，所述杀菌灯环包括两个相对的“C”形结构的灯弧，所述灯弧相对形成环形结构，所述两个相对的灯弧的末端之间形成嵌槽，所述调光挡板为环形结构，所述调光挡板的外环直径小于所述壳盖的直径，所述调光挡板的内环通过连接件与所述嵌槽滑动连接，所述调光挡板的内环直径等于所述灯弧的弧形外径。

所述杀菌灯环，调光挡板均嵌于所述壳盖内，所述壳盖的上端设有防尘盖，所述防尘盖与所述壳盖过盈连接，杀菌灯环、调光挡板均处于所述壳盖内。

通过本实用新型的上述技术方案得到的新型修脚器，其有益效果是：

通过杀菌灯环可以实现对修脚器上残留的微生物进行清除的作用，同时在使用时通过杀菌灯环清除脚上的微生物，提高修脚效果，同时可以在不使用时，通过挡板遮住，并通过挡板滤除部分波长的光源，实现杀菌灯环功能的转换。

附图说明

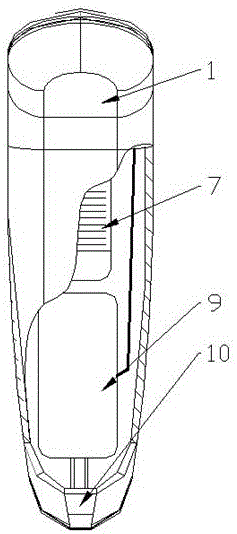

图1是本实用新型所述新型修脚器的结构示意图；

图2是本实用新型所述新型修脚器的后视结构示意图；

图3是本实用新型所述杀菌灯环、调光挡板的结构示意图；

图中，1、壳体；2、开关；3、握柄；4、作业工件；5、防尘盖；6、传动轴；7、驱动马达；8、壳盖；9、电池；10、充电接口；11、杀菌灯环；11a、灯弧；11b、嵌槽；12、调光挡板。

具体实施方式

下面结合附图对本实用新型进行具体描述。

图1是本实用新型所述新型修脚器的结构示意图；图2是本实用新型所述新型修脚器的后视结构示意图；图3是本实用新型所述杀菌灯环、调光挡板的结构示意图，如图1-3所示，一种新型修脚器，包括壳体1，所述壳体1上设有开关2、握柄3，所述壳体1的顶端设有作业工件4，所述作业工件4通过传动轴6连接有驱动马达7，所述传动轴6通过壳盖8与所述壳体1连接，所述壳体1内设有电池9，所述壳体1的底端设有充电接口10，其特征在于，所述壳盖8的顶端设有杀菌灯环11，所述杀菌灯环11的外侧套有调光挡板12。

所述开关2嵌于所述壳体1内，所述开关2与所述壳体1滑动连接，所述开关2可以沿所述壳体1的轴向方向滑动，所述开关2与所述电池9通过变阻器滑电连接。

所述壳体1为弧形结构，所述开关2镶嵌于所述壳体1弧形结构的外侧，所述握柄3镶嵌于所述壳体1弧形结构的内侧，所述握柄3上设有防滑隔断，所述防滑隔断为多个互相平行的横杠，所述多个互相平行的横杠沿所述壳体1的轴向方向呈曲线阵列分布，所述防滑隔断与所述壳体1为一次注塑成型的整体结构。

所述传动轴6贯穿所述壳盖8并与所述壳盖8轴承连接，所述传动轴6的顶端与所述作业工件4键连接，所述传动轴6的底端嵌入所述驱动马达7内。

所述电池9为锂电池，所述电池与所述驱动马达7、充电接口10电连接。

所述杀菌灯环11的数量为多个，所述多个杀菌灯环11沿所述传动轴6的轴向方向呈直线阵列分布。

所述杀菌灯环11为LED杀菌灯或UV杀菌灯中的一种，所述杀菌灯环11的灯光波长为254-365nm。

所述杀菌灯环11嵌入所述壳盖8中，所述杀菌灯环11包括两个相对的“C”形结构的灯弧11a，所述灯弧11a相对形成环形结构，所述两个相对的灯弧11a的末端之间形成嵌槽11b，所述调光挡板12为环形结构，所述调光挡板12的外环直径小于所述壳盖8的直径，所述调光挡板12的内环通过连接件与所述嵌槽11b滑动连接，所述调光挡板12的内环直径等于所述灯弧11a的弧形外径。

所述杀菌灯环11，调光挡板12均嵌于所述壳盖8内，所述壳盖8的上端设有防尘盖5，所述防尘盖5与所述壳盖8过盈连接，杀菌灯环11、调光挡板12均处于所述壳盖8内。

在修脚器正常使用时，当所述壳体1上的作业工件4与脚部接触时，靠近脚部的杀菌灯环11会杀灭脚部的有害微生物，保证脚部清洁。

在不使用修脚器时，所述作业工件4需要清洗，清洗后，再次安装在传动轴6上，靠近所述作业工件4的杀菌灯环11会对作业工件4上的微生物进行清除，保证下次使用安全，防止交叉感染。

通过所述调光挡板12，可以对所述杀菌灯环11光源的波长进行调节，使其实现不同种功能，可以根据需要安装适合的调光挡板12，实现杀菌、照明、除臭、日光等多种功能。

上述技术方案仅体现了本实用新型技术方案的优选技术方案，本技术领域的技术人员对其中某些部分所可能做出的一些变动均体现了本实用新型的原理，属于本实用新型的保护范围之内。
