一种松紧绑带式振动按摩器的制作方法

本实用新型涉及按摩器材技术领域，尤其是一种松紧绑带式振动按摩器。

背景技术：

现阶段的按摩器材，无论是对头部、脚部，还是对肩部、腰部等部位按摩的，其按摩起作用部分的位置都是相对固定不能改变的，由于人高矮肥瘦不一，这种设计存在偏离原定穴位按摩的可能，因此按摩效果难以保证，而且这些按摩器的价格相对较高，因为它们要负责某个“大片区”面积的按摩。

因此，研制出一种按摩作用部分可以灵活移动、方便对准相关穴位、造价相对低廉、简单实用、易普及的按摩器已成为人们探讨的课题。

上述缺陷，值得改进。

技术实现要素：

为了克服现有的技术的不足，本实用新型提供一种松紧绑带式振动按摩器。

本实用新型技术方案如下所述：

一种松紧绑带式振动按摩器，其特征在于，包括毛面松紧带、设于所述毛面松紧带上的电机、与所述电机相连的控制器及与所述控制器相连的电源，所述毛面松紧带两端分别设有方扣和勾面魔术贴，所述毛面松紧带通过设于所述毛面松紧带上的小布袋与所述电机相连，且所述电机置于所述小布袋里面，所述电机设有电机外壳。

进一步的，所述毛面松紧带长度为28-100cm，宽度为5-8cm。

进一步的，所述方扣采用塑胶或不锈钢材料制作，且所述方扣长度为5-8cm，宽度为1-1.5cm。

进一步的，所述勾面魔术贴长度为4-7cm，宽度为5-8cm。

进一步的，所述小布袋采用绒布材质制作，所述小布袋长为6.5cm，宽为4.5cm，高为2.5cm，所述小布袋上设有拉链，且所述小布袋与所述方扣相距6-10cm。

进一步的，所述拉链为普通拉链，其长度为10-14cm。

进一步的，所述电机为带偏心轮的260型电机，且所述电机通过电线与所述控制器相连，所述电线长度为70-120cm。

进一步的，所述电机外壳采用塑胶或铁材料制作。

进一步的，所述控制器包括单机片及功率管，所述控制器的供电范围是直流电压为5-24V，输出电流为0.5-2A。

进一步的，所述电源为直流电源，且电压为5-24V。

根据上述方案的本实用新型，其有益效果在于，本实用新型能够灵活移动，方便对准穴位按摩，达到中医按摩保健效果，简单实用，成本低廉。

附图说明

图1为本实用新型的结构示意图；

图2为本实用新型的实施例示意图。

在图中，1、毛面松紧带；2、方扣；3、勾面魔术贴；4、小布袋；5、拉链；6、电机；7、电机外壳；8、控制器；9、电源。

具体实施方式

下面结合附图以及实施方式对本实用新型进行进一步的描述：

如图1所示，一种松紧绑带式振动按摩器，包括毛面松紧带1、设于毛面松紧带上的电机6、与电机6相连的控制器8及与控制器相连的电源9，毛面松紧带1两端分别设有方扣2和勾面魔术贴3，毛面松紧带1通过设于毛面松紧带1上的小布袋4与电机6相连，且电机6置于所述小布袋4里面，电机设有电机外壳7。

毛面松紧带1长度为28-100cm，宽度为5-8cm。方扣2采用塑胶或不锈钢材料制作，且方扣长度为5-8cm，宽度为1-1.5cm。勾面魔术3贴长度为4-7cm，宽度为5-8cm。小布袋4采用绒布材质制作，小布袋4长为6.5cm，宽为4.5cm，高为2.5cm，小布袋4上设有拉链5，且小布袋4与方扣2相距6-10cm。拉链5为普通拉链，其长度为10-14cm。

电机6为带偏心轮的260型电机，电机6转速为2500-5000转/分钟，且电机6通过电线与控制器8相连，电线长度为70-120cm。电机外壳7采用塑胶或铁材料制作。控制器8包括单机片及功率管，单片机信号通过功率管放大后可以控制电机6的开关、转速、模式，控制器8的供电范围是直流电压为5-24V，输出电流为0.5-2A。电源9为直流电源，且电压为5-24V。

本实用新型具体实施例：

1、将本实用新型绑带捆到要按摩的部位，如手上或脚上或腰上；2、使装有电机6的小布袋4对正想要按摩的穴位，比如涌泉穴，太溪穴，关元穴；3、接通电源9，打开电源9开关，电机6带动偏心轮转动，外壳产生振动，外壳的振动透过小布袋4的绒布，作用在穴位上，从而起到按摩作用。

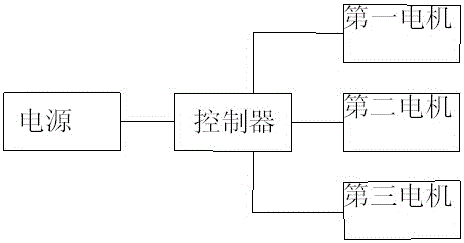

在本实施例中，本实用新型中电源9为5VUSB电源充电头或5VUSB 移动电源，如图2所示，控制器8分3路电机6输出，连接了3个按摩部分，控制器8可以分别或同时控制3个电机6的开关、转速，第一电机、第二电机及第三电机同时转动或者轮流转动或者同时间歇转动等，这样可以一次同时按摩比如涌泉穴，太溪穴，关元穴，还可以调节按摩的强度，电机6有多个工作模式。

本实用新型能够灵活移动，可以根据使用者的需要，方便地对准并贴紧想要按摩的穴位进行振动按摩，从而达到中医按摩保健的目的，而且成本低廉、简单实用、易普及。

应当理解的是，对本领域普通技术人员来说，可以根据上述说明加以改进或变换，而所有这些改进和变换都应属于本实用新型所附权利要求的保护范围。

上面结合附图对本实用新型专利进行了示例性的描述，显然本实用新型专利的实现并不受上述方式的限制，只要采用了本实用新型专利的方法构思和技术方案进行的各种改进，或未经改进将本实用新型专利的构思和技术方案直接应用于其它场合的，均在本实用新型的保护范围内。
