附带导丝通道的活检钳的制作方法

本实用新型涉及医疗器械领域，尤其涉及一种附带导丝通道的活检钳。

背景技术：

经内镜逆行性胰胆管造影术（Endoscopic Retrograde Cholangio Pancreatography，ERCP）是胰胆系统疾病诊断及治疗的重要手段，内镜下对胰胆梗阻性疾病效果受到全世界的公认，得益于配件的极大丰富，ERCP技术相当完善。

在ERCP治疗中，对于治疗胰胆管梗阻或狭窄，非常有效的治疗方法是置入胰胆管支架。但是，有约3-5%的患者所置入的胰胆管支架会发生支架内移位，需要取出。另外，在ERCP治疗中，诊断胰胆管内占位性病变，是一件非常困难的事情。

目前内镜下取出胰胆管支架主要依靠取石球囊或网篮拖拉这两种方法来取出大部分内移位胰胆管支架，但是比较费时，对操作者技术水平要求高，并且仍然有部分胰胆管支架取出失败。另外，诊断胰胆管内占位性病变的主要方法为细胞刷拖拉刷检和spyglass内镜活检，其中细胞刷刷检的阳性率极低，spyglass内镜的价格高昂。

技术实现要素：

本实用新型实施例所要解决的技术问题在于，提供一种可以快速、高效取出胰胆管支架且可以进入胰胆管占位病变处活检取材获得较高阳性率及价格便宜的活检钳。

为了解决上述技术问题，本实用新型实施例提出了一种附带导丝通道的活检钳，包括依次相连的钳头、钳身和操作手柄，其特征在于，所述钳身内部安装有中空的导丝通道，所述导丝通道的上端延伸到所述操作手柄上，所述导丝通道的下端延伸到所述钳头上。

进一步地，所述导丝通道还可以安装在钳身外部，所述导丝通道的上端延伸到所述操作手柄上，所述导丝通道的下端延伸到所述钳头内部。

进一步地，所述钳头为两个，钳头的钳口可为鳄齿形，但是也可为其他任何合适的形状。

进一步地，所述钳身上设有多个间隔分布的触感标识。

进一步地，所述触感标识为在所述钳身上设置的凸起或凹陷。

进一步地，所述凸起或凹陷的剖面为半圆形、圆形、长方形、三角形、椭圆形或正多边形。

进一步地，所述钳身上设有刻度标记，所述刻度标记设置在靠近所述钳头的所述钳身上。

进一步地，所述刻度标记以每厘米为一个单位，每个单位由不同颜色填充。

进一步地，本实用新型实施例还包括插电口和电探头，所述插电口的底端贴合安装在所述钳身上端的内表面上，并延伸到所述钳身上端的外面，形成所述插电口的顶端；所述电探头安装在所述导丝通道下端或所述钳头上；所述插电口的底端和所述电探头电连接在一起。

本实用新型实施例通过提出一种附带导丝通道的活检钳，在导丝送入胰胆管后，沿导丝把活检钳送入胰胆管，可以快速、高效地钳夹住内移位的胰胆管支架并取出；另外，在诊断胰胆管内占位性病变中，在导丝的引导下将活检钳引导至占位病变处活检，可获得较高阳性率且设备价格便宜。

附图说明

图1是本实用新型实施例导丝通道安装在钳身内部的结构示意图。

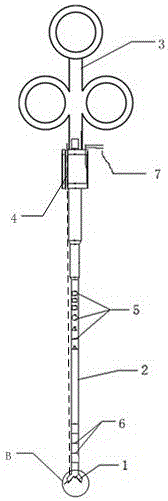

图2是本实用新型实施例导丝通道安装在钳身外部的结构示意图。

图3是图1中A处的放大结构示意图。

图4是图2中B处的放大结构示意图。

附图标号说明

钳头1

钳身2

操作手柄3

导丝通道4

触感标识5

刻度标记6

插电口7

电探头8。

具体实施方式

需要说明的是，在不冲突的情况下，本申请中的实施例及实施例中的特征可以相互结合，下面结合附图和具体实施例对本实用新型作进一步详细说明。

本实用新型实施例中若有方向性指示（诸如上、下、左、右、前、后……）仅用于解释在某一特定姿态（如附图所示）下各部件之间的相对位置关系、运动情况等，如果该特定姿态发生改变时，则该方向性指示也相应地随之改变。

另外，在本实用新型中若涉及“第一”、“第二”等的描述仅用于描述目的，而不能理解为指示或暗示其相对重要性或者隐含指明所指示的技术特征的数量。由此，限定有“第一”、“第二”的特征可以明示或者隐含地包括至少一个该特征。

请参照图1和图3，本实用新型实施例主要包括依次相连的钳头1、钳身2和操作手柄3。其中，钳身2内部安装有中空的导丝通道4，导丝通道4的上端延伸到操作手柄3上，导丝通道4的下端延伸到钳头1上。

请参照图2和图4，本实用新型实施例主要包括依次相连的钳头1、钳身2和操作手柄3。其中，钳身2外部安装有导丝通道4，导丝通道4的上端延伸到操作手柄3上，导丝通道4的下端从钳头1的背部延伸到钳头1的头部。

作为一种实施方式，所述钳头1为两个，钳头1的钳口可为鳄齿形，但是也可为其他任何合适的形状。

作为一种实施方式，钳身2上设有多个间隔分布的触感标识5，触感标识5为在钳身2上设置的凸起或凹陷，凸起或凹陷的剖面为半圆形、圆形、长方形、三角形、椭圆形或正多边形，方便操作者通过触感标识5观察并控制钳身2插入深度。

作为一种实施方式，钳身2上设有刻度标记6，刻度标记6设置在靠近钳头1的钳身2上，刻度标记6以每厘米为一个单位，每个单位由不同颜色填充，方便操作者通过刻度标记6准确的测量病变范围，避免了仅凭主观经验粗略估计病变范围造成较大误差。

作为一种实施方式，可以通过操作手柄3控制钳头1的开合。

作为一种实施方式，本实用新型实施例还包括插电口7和电探头8，插电口7的底端贴合安装在钳身2上端的内表面上，并延伸到钳身2上端的外面，形成所述插电口7的顶端；电探头8安装在导丝通道4下端或钳头1上；插电口7的底端和电探头8电连接在一起；使用时，插电口7的顶端与电脑连接，电探头8将探测到的画面实时的传输到电脑上，方便操作者观察。

本实用新型工作原理为：在内镜治疗时，先将导丝送入胰胆管，然后沿导丝把附带导丝通道的活检钳送入胰胆管，控制操作手柄3使钳头1在近端将内移位的胰胆管支架钳夹住并取出；在诊断胰胆管内占位性病变时，先将导丝送入胰胆管，然后沿导丝把附带导丝通道的活检钳送入胰胆管，控制操作手柄3使钳头1在占位病变处活检取材，用于明确诊断。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同范围限定。
