一种供卧床患者用的防压伤或压疮及创口治疗型体位垫的制作方法

本实用新型涉及医疗技术领域，特别是涉及一种供卧床患者用的防压伤或压疮及创口治疗型体位垫。

背景技术：

长期卧床患者、严重复合伤的患者以及已经发生压疮或创伤的患者，由于其无法自主或医嘱禁止变换体位，其身体往往会长时间处于同一种卧位，在此情况下不仅会发生压疮，而且会使原有压疮或创伤因无法治疗导致局部感染加重，甚至发生败血症，从而最终导致患者死亡。

对于可以翻身的患者，家属或医务人员常用枕头、棉垫或普通体位垫垫在患者的身下，以防止患者压疮的发生。但是对于禁止翻身的患者则无能为力。而对于已经发生压疮或创伤的患者，其发生损伤的部位往往是垫枕头、体位垫、或是普通充气式床垫完全无法架空的，一旦压力无法解除，那么伤口就很难愈合，甚至会加重感染。另外受枕头和棉垫的结构形状局限，其与人体易受压部位不吻合，不能将病人充分承托，造成不舒适及疲劳感，不利于长期卧床及康复病人的体位支撑和保护，因而不能达到康复护理及预防并发症的要求。

综上所述，目前亟需设计一种克服上述技术问题的卧床患者用预防和治疗型体位垫。

技术实现要素：

本实用新型的目的是提供了一种供卧床患者防压伤或压疮及创口治疗型体位垫，其可根据不同患者需预防压伤的部位或已经发生压疮及创口的部位来选择需要架空的身体部位，从而起到防止局部压疮和治疗局部压疮及创口的作用。

为了实现上述目的，本实用新型采取的技术方案是：一种供卧床患者用的防压伤或压疮及创口治疗型体位垫，包括体位垫本体，

所述体位垫本体包括床垫和设于床垫上对应不同身体不同部位的气囊以及与各个气囊连接的充气装置；

所述充气装置包括若干条充气支管、与各个充气支管连接的电子阀以及充气主管和气泵；

还包括控制盒，所述控制盒设于所述床垫的一端侧壁上；

所述控制盒内设有处理器和电源；其外表面设有分别与各个电子阀对应的控制按钮；所述控制按钮一端连接所述处理器一端连接所述电子阀；

还包括气压传感器，所述气压传感器分别置于各个气囊的内部；其与所述处理器电连接。

如上所述的一种供卧床患者用的防压伤或压疮及创口治疗型体位垫，其中，各个气囊分别对应人体的位置为头部、左右肩胛部、脊柱、腰骶部、臀部及下肢。

如上所述的一种供卧床患者用的防压伤或压疮及创口治疗型体位垫，其中，所述气囊采用具有弹性的软质硅胶制成；

各个气囊对应的头部、左右肩胛部、脊柱、腰骶部、臀部及下肢的气囊均与各个部位相类似。

如上所述的一种供卧床患者用的防压伤或压疮及创口治疗型体位垫，其中，所述控制按钮上分别贴附有标签，各个标签上分别标注各个身体位置的名称；

所述控制按钮分为三个档位，其分别包括充气30％、60％和80％的三个档位。

如上所述的一种供卧床患者用的防压伤或压疮及创口治疗型体位垫，其中，还包括报警器，所述报警器设于所述控制盒内；

所述报警器与所述处理器电连接。

与现有技术相比，本实用新型产生的有益效果主要体现在：

1、本实用新型的一种供卧床患者用的防压伤或压疮及创口治疗型体位垫，可通过为不同气囊充气及充气的不同压力来实现防压伤或治疗压疮及创伤的目的。

2、本实用新型的一种供卧床患者用的防压伤或压疮及创口治疗型体位垫，其通过处理器来实现对不同气囊的充放气的操作；便于医护人员操作；

3、本实用新型的一种供卧床患者用的防压伤或压疮及创口治疗型体位垫，其采用不同压力的充气气囊将患者的身体部位支撑起来，大大提高了患者的舒适性。

附图说明

图1是本实用新型的一种供卧床患者用的防压伤或压疮及创口治疗型体位垫的结构示意图；

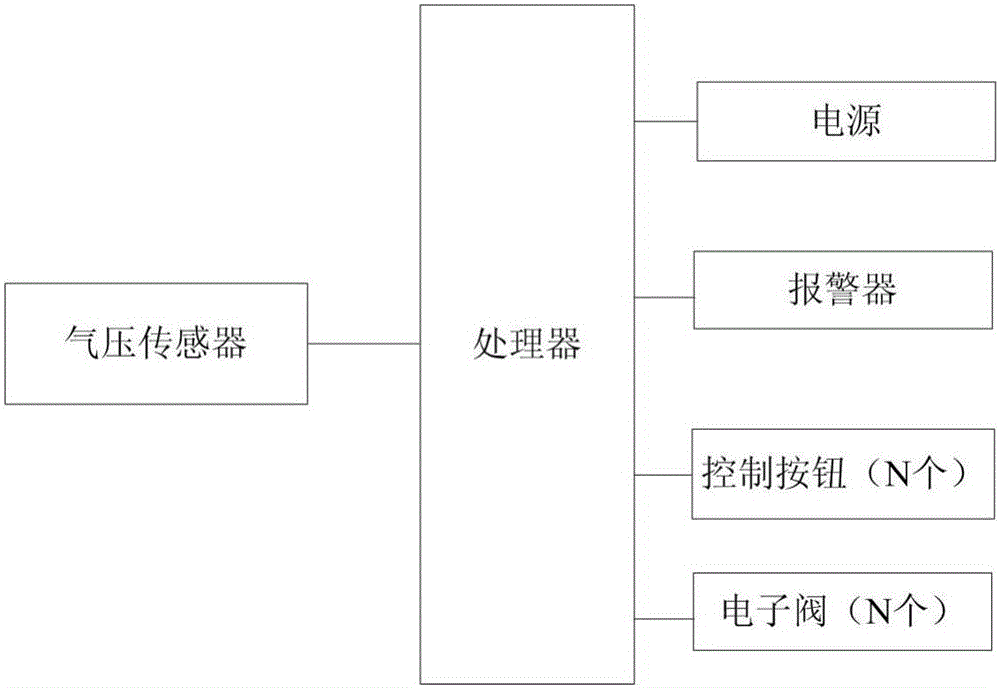

图2是本实用新型的一种供卧床患者用的防压伤或压疮及创口治疗型体位垫的原理框图。

附图标记说明：

1、体位垫本体 2、床垫 3、气囊

4、报警器 5、电子阀 6、充气主管

7、气泵 8、控制盒 9、处理器

10、电源 11、控制按钮 12、气压传感器

13、标签

具体实施方式

为了便于理解本实用新型的目的、技术方案及其效果，现将结合实施例对本实用新型做进一步详细阐述。

如图1和图2所示，本实用新型的一种供卧床患者用的防压伤或压疮及创口治疗型体位垫，包括体位垫本体1；所述体位垫本体1包括床垫2和设于床垫2上对应不同身体不同部位的气囊3以及与各个气囊3连接的充气装置；所述充气装置包括若干条充气支管、与各个充气支管连接的电子阀5以及充气主管6和气泵7；还包括控制盒8，所述控制盒8设于所述床垫2的一端侧壁上；所述控制盒8内设有处理器9和电源10；其外表面设有分别与各个电子阀5对应的控制按钮11；所述控制按钮11一端连接所述处理器9一端连接所述电子阀5；还包括气压传感器12，所述气压传感器12分别置于各个气囊3的内部；其与所述处理器9电连接。

本实用新型的一种供卧床患者用的防压伤或压疮及创口治疗型体位垫，其在使用的过程中，此处以腰骶部需要支撑起来为例，则根据医嘱此患者需要将头背部和下肢支撑起来，则可实现腰骶部架空的目的；则医护人员通过控制该对应的控制按钮11来打开对应的电子阀5，从而实现对对应气囊3进行充气的目的；当该气囊3在充气的过程中，达到设定的压力值的时候，该压力传感器将该数值传输到所述处理器9，所述处理器9将该信号传输到报警器4和电子阀5，则电子阀5将关闭停止充气同时以提示医护人员气囊3的充气已完成；放气过程与上述反之，在此不做赘述。需要指出的是，该控制按钮11分别三个档位，医护人员也可根据医嘱直接将该对应的控制按钮11调至需要的充气的档位即可。

如图1和图2所示，本实用新型的一种供卧床患者用的防压伤或压疮及创口治疗型体位垫，各个气囊3分别对应人体的位置为头部、左右肩胛部、脊柱、腰骶部、臀部及下肢。

如图1和图2所示，本实用新型的一种卧床患者用防压伤体位垫，所述气囊3采用具有弹性的软质硅胶制成；各个气囊3对应的头部、左右肩胛部、脊柱、腰骶部、臀部及下肢的气囊3均与各个部位相类似。

本实用新型的一种供卧床患者用的防压伤或压疮及创口治疗型体位垫，各个气囊3与身体该部位外形类似，以提高患者身体与该气囊3的贴合度，也进一步提高患者使用的舒适度。

如图1和图2所示，本实用新型的一种供卧床患者用的防压伤或压疮及创口治疗型体位垫，所述控制按钮11上分别贴附有标签13，各个标签13上分别标注各个身体位置的名称；所述控制按钮11分为三个档位，其分别包括充气30％、60％和80％的三个档位。

本实用新型的一种卧床患者用防压伤体位垫，该控制按钮11分为三个不同的档位，方便医护人员根据医嘱手动设定该气囊需要充气的档位；各个控制按钮11上贴有标签13，便于医护人员快速识别各个控制按钮11，便于其操作。

如图1和图2所示，本实用新型的一种卧床患者用防压伤体位垫，还包括报警器4，所述报警器4设于所述控制盒8内；所述报警器4与所述处理器9电连接。

本实用新型的一种供卧床患者用的防压伤或压疮及创口治疗型体位垫，设置报警器4以提示医护人员充放气已进行完毕。

上面结合实施例对本实用新型做了进一步的叙述，但本实用新型并不限于上述实施方式，在本领域的普通技术人员所具备的知识范围内，还可以在不脱离本实用新型宗旨的前提下做出各种变化。
