安全静脉输液针的制作方法

本实用新型属于医疗器械技术领域，具体涉及安全静脉输液针。

背景技术：

将大量的液体、电解质或血液由静脉注入称之为静脉输液法；静脉输液是利用大气压和液体静压原理将大量无菌液体、电解质、药物由静脉输入体内的方法。

在医疗领域，一次性使用静脉输液针被广泛使用，避免了使用不卫生注射器而产生的病毒交叉感染。但普通一次性使用静脉输液针由于结构的问题导致一些操作者进行二次使用或多次使用，使用者的违规操作产生交叉感染，为了杜绝人为的回收重复使用，人们在普通一次性使用静脉输液针上设置安全装置。但是，安全静脉输液针虽然能防止注射器的重复使用，但使用后由于针尖外露使得废弃的静脉输液针在收集、运输、处理等过程中产生诸多的不便，仍有可能刺伤医务人员和其相关人员，造成病毒细菌的交叉感染。

技术实现要素：

实用新型目的：本实用新型的目的在于提供安全静脉输液针，这种新型安全静脉输液针可以做到不可二次使用，不会交叉感染；在后处理过程中，对针尖给予屏蔽保护，不易划伤人，有利于人们的身体健康，而且产品制造容易、价格低廉，以满足使用需求。

安全静脉输液针，包括安全护套、针管护套和输液针，所述的输液针包括配合使用的穿刺针管和输液针叶片；所述的安全护套由两个扣合的护套壳体组成，这两个护套壳体的端部通过针尖屏蔽端相连，在针尖屏蔽端设有针尖屏蔽筒，所述的穿刺针管穿入针尖屏蔽筒后，安全护套两个护套壳体夹住输液针叶片后扣合固定在输液针上。

在所述的安全护套的护套壳体内设有配合用于固定输液管的的固定孔和固定柱。

在所述的安全护套的尾部设有配合用于组装安全护套的卡勾和卡孔。

在所述的安全护套内设有返回滑轨。

在所述的返回滑轨的起始端设有第一限位槽，在所述的返回滑轨的终止端设有配合使用的第二限位槽和第三限位槽。

在所述的第一限位槽和针尖屏蔽筒之间设有穿刺固定臂、凸点和凸台，凸点和凸台相互配合，用于垫高输液针叶片尾部和压低输液针叶片前部，使穿刺针管水平向下方呈4-8度倾斜；所述的穿刺固定臂与输液针叶片配合，固定输液针叶片。

在所述的第二限位槽下方设有卡口，卡口与第三限位槽下部分组成对输液针叶片的止动的卡槽，其中，第二限位槽和第三限位槽防止安全效能启用时输液针在安全护套内晃动。

有益效果：与现有技术相比，本实用新型的安全静脉输液针，通过在返回滑轨的起始端设有第一限位槽，在返回滑轨的终止端设有配合使用的第二限位槽和第三限位槽，结构设置合理简单，可以防止二次使用，不会交叉感染；在后处理过程中，对针尖给予屏蔽保护，不易划伤人，有利于人们的身体健康，而且产品制造容易、价格低廉，使用安全，具有很好的实用性。

附图说明

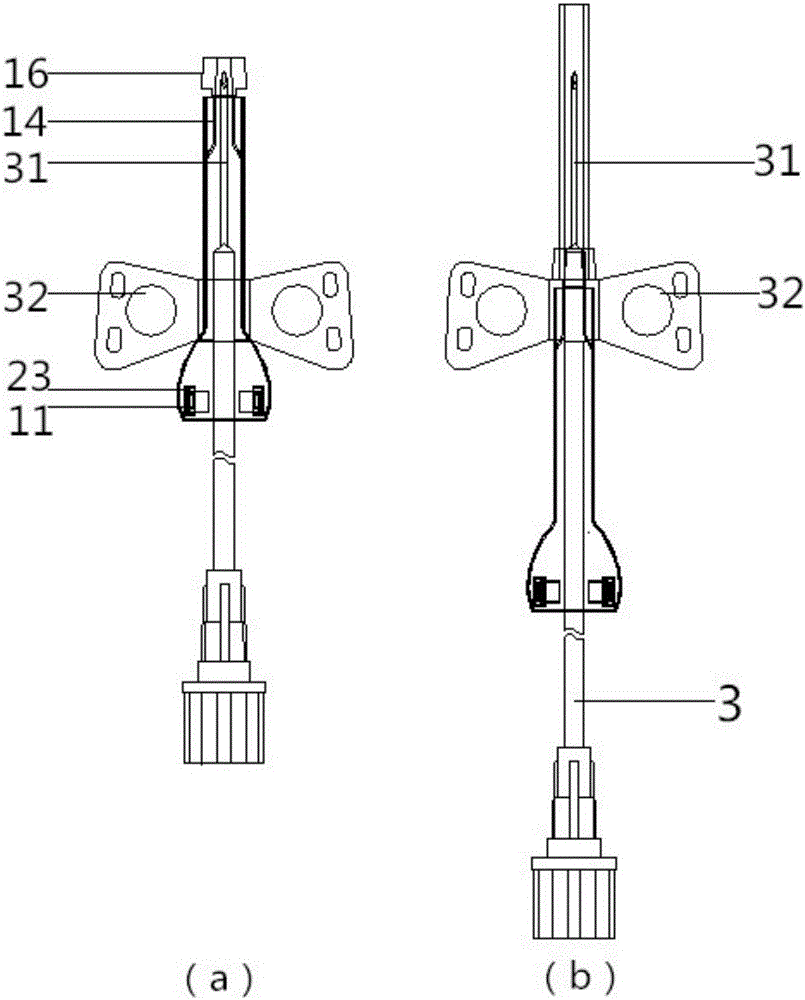

图1是安全静脉输液针的主视图；

图2是安全护套的结构示意图；

图3是安全静脉输液针的侧视图。

具体实施方式

下面结合附图和具体实施方式，进一步阐明本实用新型。

如图1所示，图1(a)为输液针收回后的结构示意图，即使用后启用了安全性能的安全静脉输液针，图1(b)为组装好的安全静脉输液针的主视图，即使用前的安全静脉输液针。如图2所示，图2(a)为展开后的安全护套1结构示意图，图2(b)为扣合后的安全护套1的结构示意图。图3为图1(b)的侧视图。

如图1-3所示，安全静脉输液针，包括安全护套1、针管护套2和输液针3，其中，安全护套1包括卡勾11、固定孔12、第三限位槽13、穿刺固定臂14、凸点15、针尖屏蔽筒16、凸台17、第一限位槽18、返回滑轨19、第二限位槽20、卡口21、固定柱22和卡孔23。

输液针3包括配合使用的穿刺针管31和输液针叶片32。穿刺针管31通过输液针叶片32前进或者后退完成穿刺。

安全护套1由两个扣合的护套壳体组成，这两个护套壳体的端部通过针尖屏端相连，在针尖屏蔽端设有针尖屏蔽筒16。安全护套1让穿刺针管31穿入针尖屏蔽筒16后两个护套壳体扣合固定在输液针3上。在安全护套1的护套壳体内设有配合使用的固定孔12和固定柱22，完成对输液管的固定。

护套壳体扣合后，在安全护套1内设有返回滑轨19，如图1(b)所示，使用前的安全静脉输液针固定在返回滑轨19的起始端，输液针3穿出针尖屏蔽筒16后套装在针管护套2内。在返回滑轨19的起始端设有第一限位槽18，在第一限位槽18和针尖屏蔽筒16之间设有穿刺固定臂14、凸点15和凸台17，凸点15和凸台17相互配合，用于垫高输液针叶片32尾部和压低输液针叶片32前部，使穿刺针管31水平向下方呈4-8度倾斜，便于穿刺操作；穿刺固定臂14与输液针叶片32配合，固定输液针叶片32，作用为将输液针3和安全护套1之间配合更加紧密，便于穿刺。

在返回滑轨19的终止端设有配合使用的第二限位槽20和第三限位槽13，在第二限位槽20下方设有卡口21，卡口21与第三限位槽13下部分组成对输液针叶片32的止动的卡槽，其中第二限位槽20和第三限位槽13可有效防止安全效能启用时输液针3在安全护套1内晃动。

在安全护套1的尾部设有配合使用的卡勾11和卡孔23，用于组装安全护套1的上下盖帽形成完整的安全护套1。

本实用新型的安全静脉输液针，主要有5个结构特点，一是设有针尖屏蔽端；二是穿刺固定臂与输液针叶片配合，固定输液针叶片，将输液针和安全护套之间配合更加紧密；三是设有凸点和凸台，两者配合，将穿刺针管向下倾斜4°-8°，输液时能够满足降低患者疼痛感的要求；四是输液针回缩轨道的返回滑轨设有限位槽一，限位槽一可有效防止穿刺作业时输液针在安全护套内晃动而导致的穿刺失败；五是设有卡孔和卡勾，用于组装安全护套的上下盖帽形成完整的安全护套。

安全静脉输液针的使用过程为：1、使用新型安全静脉输液针时，拔去针管护套，输液针叶片夹在穿刺固定臂上进行稳定穿刺；2、输液完毕后，往下方回拉输液管将输液针顺着返回滑轨滑入安全护套尾部，通过第一限位槽、第二限位槽和第三限位槽后，针尖变形不能再次滑出，达到屏蔽保护针尖的安全保护目的。

本实用新型的新型安全静脉输液针，结构合理简单，可以防止二次使用，不会交叉感染；在后处理过程中，对针尖给予屏蔽保护，不易划伤人，有利于人们的身体健康，而且产品制造容易、价格低廉，使用安全，具有很好的实用性。
