电动手术台的制作方法

本实用新型属于医疗器械技术领域，尤其涉及一种电动手术台。

背景技术：

现有手术床通常床身与头板通过头板插杆连接在一起，但是头板和头板插杆是固定连接的，头板不能翻转，而在实际的手术过程中，特别是在头部的手术过程中，为了方便手术，医生需要对患者头部方位进行变化，而现有的手术床尚不具备相关功能。如申请号为申请号为200920105372.5的中国实用新型专利公开了一种手术床，包括底座、电路控制部分、横向移动机构、纵向移动机构和矩形床面，所述手术床还包括垂直方向移动机构，所述垂直方向移动机构包括用于支撑所述横向移动固定架的支架、垂直方向丝杠副和垂直方向移动驱动电机；所述横向移动固定架固定于所述支架的上表面；所达电路控制部分用于分别控制横向移动驱动电机、纵向移动驱动电机和垂直方向移动驱动电机的工作，以控制所述手术床分别在垂直于所述矩形床面的长度方向、平行于所述多巨形床面的长度方向、以及垂直于所述底座所在平面的方向上的运动。该专利主要使手术床面可以做三维移动，而其手术床面依然是一个整体，具有不能调节患者头部方位的缺点。上述问题，亟待解决。

技术实现要素：

本实用新型针对现有技术中的不足，提供了一种电动手术台。

为了解决上述技术问题，本实用新型通过下述技术方案得以解决：电动手术台，包括底座，在底座上设置有立柱，立柱上设置有手术台，所述手术台的一端设置有头板，所述头板包括头板本体以及用于插接在手术台上的头板插杆，所述头板插杆的尾端设置有支架，所述支架呈L型，在所述支架内设置有棘轮，所述头板本体下方设置有与所述棘轮相配合的棘爪组件，所述棘爪组件连接有U型杆。这样设置，使用本实用新型时，如需调整患者头部方位，只需通过手拉动U型杆，将棘爪组件从棘轮上移开就可以翻转头板本体，当调节到合适位置后，将棘爪组件放下即可卡在棘轮上从而阻止头板本体的翻转，结构简单，使用方便，有利于医生实施手术的优点。

为了取得更好的技术效果，进一步的技术改进还包括，所述支架内设置有固定架，所述棘轮和所述棘爪组件设置于所述固定架内，所述棘轮组件包括棘爪以及与棘爪相连接的棘爪轴，所述棘爪和所述棘爪轴穿过一固定块，所述固定块固定于所述固定架上，所述棘爪和所述棘爪轴之间具有台面，所述棘爪轴上套设有弹簧，所述弹簧一端顶接于台面上，另一端顶接所述固定块。这样设置，在拉动U型杆时，棘爪轴上套接的弹簧一端顶靠在固定块内，方便棘爪的移动和复位。

为了取得更好的技术效果，进一步的技术改进还包括，所述固定块上设置有通孔，所述在所述通孔内设置有台阶面，所述弹簧的一端顶接在所述台阶面上，在所述通孔的侧壁设置有凹槽，所述棘爪的侧面设置有键槽，所述键槽内设置有平键。这样设置，平键与键槽相配合能有效防止棘爪的转动，避免棘爪不能插入棘轮的棘齿之间的情况发生，使棘爪与棘轮的配合更加准确、稳定。

为了取得更好的技术效果，进一步的技术改进还包括，所述支架的数量为两个，对称设置在所述头板本体上，两个所述支架之间设置有连接杆，与之对应的，所述棘轮和所述棘爪组件也有两组，所述U型杆将两个所述棘爪轴连接在一起。这样设置，只需拉动U型杆即可同时将两个棘爪拉出，操作简单，使用更方便。

为了取得更好的技术效果，进一步的技术改进还包括，所述固定架的外侧面均设置有用于悬挂物体的横杆。这样设置，便于该电动手术台在做手术等医疗活动中悬挂吊瓶等医疗用具。

为了取得更好的技术效果，进一步的技术改进还包括，所述头板本体上端面设置有用于粘接海绵的粘接块。这样设置，方便在手术台上粘接海绵等医用载体。

本实用新型的有益效果是：如需调整患者头部方位，只需通过手拉动U型杆，将棘爪组件从棘轮上移开就可以翻转头板本体，当调节到合适位置后，将棘爪组件放下即可卡在棘轮上从而阻止头板本体的翻转，结构简单，使用方便，有利于医生实施手术的优点，解决了医疗活动的实际问题。

附图说明

图1是本实用新型电动手术台的整体示意图。

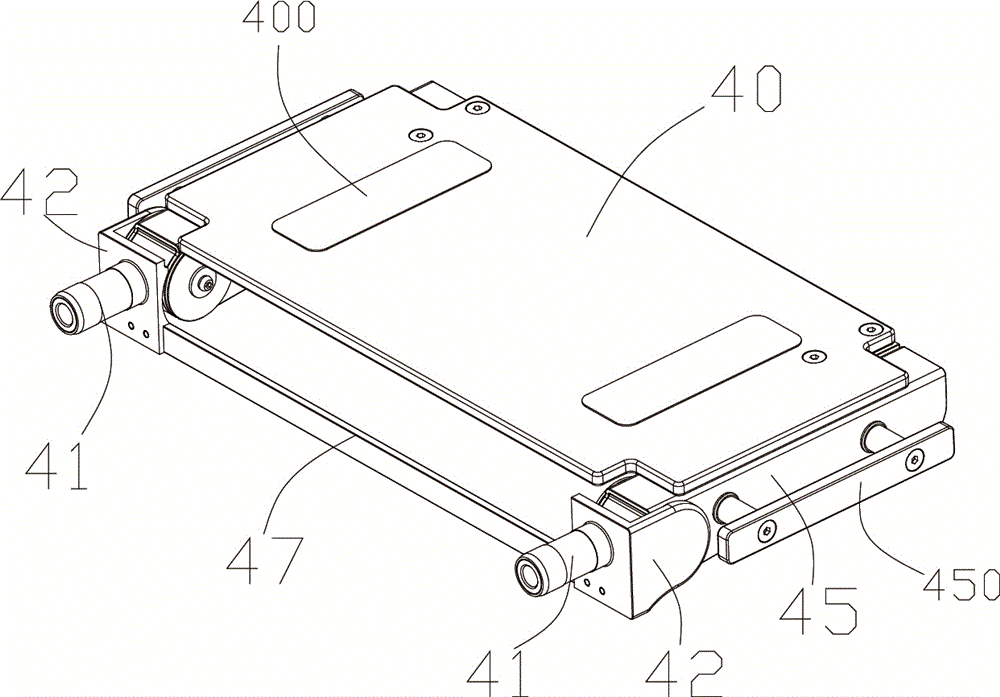

图2是头板的整体示意图。

图3是头板的侧面示意图。

图4是头板去除头板本体的结构示意图。

图5是固定块的示意图。

具体实施方式

下面结合附图与具体实施方式对本实用新型作进一步详细描述。

参见图1至图5所示，本实用新型电动手术台的一种具体实施例。电动手术台，包括底座1，在底座1上设置有立柱2，立柱1上设置有手术台3，所述手术台3的一端设置有头板4，所述头板4包括头板本体40以及用于插接在手术台3上的头板插杆41，所述头板插杆41的尾端设置有支架42，所述支架42呈L型，在所述支架42内设置有棘轮43，所述头板本体40下方设置有与所述棘轮43相配合的棘爪组件44，所述棘爪组件44连接有U型杆5。使用本实用新型时，如需调整患者头部方位，只需通过手拉动U型杆5，将棘爪组件44从棘轮43上移开就可以翻转头板本体40，当调节到合适位置后，将棘爪组件44放下即可卡在棘轮43上从而阻止头板本体40的翻转，结构简单，使用方便，有利于医生实施手术的优点。

上述技术方案中，所述支架42内设置有固定架45，所述棘轮43和所述棘爪组件44设置于所述固定架45内，所述棘轮组件44包括棘爪440以及与棘爪440相连接的棘爪轴441，所述棘爪440和所述棘爪轴441穿过一固定块46，所述固定块46固定于所述固定架45上，所述棘爪440和所述棘爪轴441之间具有台面，所述棘爪轴441上套设有弹簧442，所述弹簧442一端顶接于台面上，另一端顶接所述固定块46。这样在拉动U型杆5时，棘爪轴441上套接的弹簧442一端顶靠在固定块46内，方便棘爪440的移动和复位。

上述技术方案中，所述固定块46上设置有通孔460，在所述通孔460内设置有台阶面，所述弹簧442的一端顶接在所述台阶面上，在所述通孔460的侧壁设置有凹槽461，所述棘爪440的侧面设置有键槽443，所述键槽443内设置有平键444。这样，平键444与键槽443相配合能有效防止棘爪440的转动，避免棘爪440不能插入棘轮43的棘齿之间的情况发生，使棘爪440与棘轮43的配合更加准确、稳定。

上述技术方案中，所述支架42的数量为两个，对称设置在所述头板本体40上，两个所述支架42之间设置有连接杆47，与之对应的，所述棘轮43和所述棘爪组件44也有两组，所述U型杆5将两个所述棘爪轴441连接在一起。这样，只需拉动U型杆5即可同时将两个棘爪440拉出，操作简单，使用更方便。

上述技术方案中，所述固定架45的外侧面均设置有用于悬挂物体的横杆450。这样，便于该电动手术台在做手术等医疗活动中悬挂吊瓶等医疗用具。

上述技术方案中，所述头板本体40上端面设置有用于粘接海绵的粘接块400。这样，方便在手术台上粘接海绵等医用载体。

以上列举的仅为本实用新型的具体实施例，显然，本实用新型不限于以上的实施例。本领域的普通技术人员能从本实用新型公开的内容直接导出或联想到的所有变形，均应属于本实用新型的保护范围。
