一种清创缝合台的制作方法

本实用新型涉及一种清创缝合台。

背景技术：

在普外科中，通常单独设置有清创缝合室，清创缝合室用于小面积创面的清创和缝合，无需特地占用手术室，在清创缝合室内通过缝合台用于患者肢体的支撑，方便医护人员对患者创口进行缝合，但是缝合台的体积较大，在闲置状态下较为占用清创缝合室的有效使用面积，同时缝合台的台面朝上，容易落尘。

技术实现要素：

本实用新型要解决的技术问题是提供一种清创缝合台，本装置在使用时，可以通过托板完成患者的支撑，本装置在闲置状态下可以通过伸缩杆的转动将框架竖立摆放，避免托板落尘，同时也减少对室内面积的占用，方便进行其他医疗活动。

为解决上述问题，本实用新型采用如下技术方案：

一种清创缝合台，包括框架，所述框架的内部形成一个阶梯面，在所述阶梯面上设置有托板，所述托板贴合所述框架的内壁，所述框架的左、右两侧位置处对称设置有四个支撑部分，所述支撑部分与所述框架之间配合有螺丝，所述支撑部分具有一个U字形的卡口，在所述卡口内配合有伸缩杆，所述伸缩杆的外圆周面处径向设置有两个端部，所述端部抵住所述卡口，在两个所述端部之间配合有转轴，所述转轴与所述支撑部分活动连接，所述伸缩杆的底部设置有垫脚。

优选地，所述框架的外部的四个顶角位置处圆弧过渡，所述框架为铝合金焊接结构。

优选地，所述托板顶部的靠近右侧位置处设置有通孔，所述通孔竖向贯穿所述托板，所述通孔为阶梯孔，所述通孔内配合有头枕板，所述头枕板与所述通孔配合后，所述头枕板的上表面与所述托板的上表面形成一个平面。

优选地，所述托板和所述头枕板的表面均设置有乳胶软垫，在所述乳胶软垫的外表面包裹有PU皮。

本实用新型的有益效果是：本装置在使用时，可以通过托板完成患者的支撑，本装置在闲置状态下可以通过伸缩杆的转动将框架竖立摆放，避免托板落尘，同时也减少对室内面积的占用，方便进行其他医疗活动，本装置的结构较为简单，成本较为低廉，适合推广使用。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

图1为本实用新型的结构示意图；

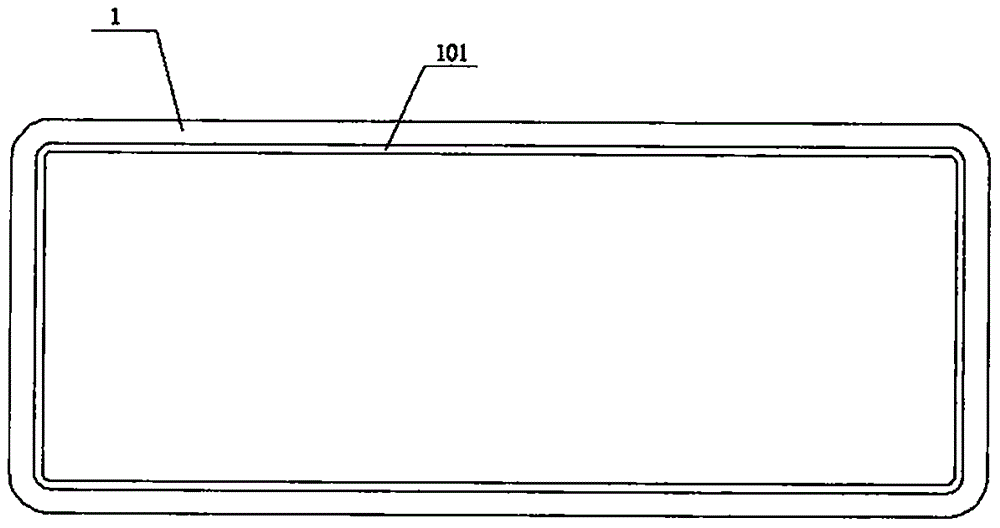

图2为框架的俯视图；

图3为托板的俯视图。

具体实施方式

下面结合附图对本实用新型的优选实施例进行详细阐述，以使本实用新型的优点和特征能更易于被本领域技术人员理解，从而对本实用新型的保护范围做出更为清楚明确的界定。

参阅图1、图2和图3所示的一种清创缝合台，包括框架1，所述框架1的内部形成一个阶梯面101，在所述阶梯面101上设置有托板2，所述托板2贴合所述框架1的内壁，所述框架1的左、右两侧位置处对称设置有四个支撑部分3，所述支撑部分3与所述框架1之间配合有螺丝301，所述支撑部分3具有一个U字形的卡口302，在所述卡口302内配合有伸缩杆4，所述伸缩杆4的外圆周面处径向设置有两个端部401，所述端部401抵住所述卡口302，在两个所述端部401之间配合有转轴5，所述转轴5与所述支撑部分3活动连接，所述伸缩杆4的底部设置有垫脚6。

本实用新型中一个较佳的实施例，所述框架1的外部的四个顶角位置处圆弧过渡，所述框架1为铝合金焊接结构。

本实用新型中一个较佳的实施例，所述托板2顶部的靠近右侧位置处设置有通孔211，所述通孔211竖向贯穿所述托板2，所述通孔211为阶梯孔，所述通孔211内配合有头枕板212，所述头枕板212与所述通孔211配合后，所述头枕板212的上表面与所述托板2的上表面形成一个平面。

本实用新型中一个较佳的实施例，所述托板2和所述头枕板211的表面均设置有乳胶软垫(未图示)，在所述乳胶软垫的外表面包裹有PU皮(未图示)。

本实用新型的有益效果是：本装置在使用时，可以通过托板完成患者的支撑，本装置在闲置状态下可以通过伸缩杆的转动将框架竖立摆放，避免托板落尘，同时也减少对室内面积的占用，方便进行其他医疗活动，本装置的结构较为简单，成本较为低廉，适合推广使用。
