一种带链牛鼻钳的制作方法

本实用新型涉及兽医用临床器械技术领域，特别涉及一种带链牛鼻钳。

背景技术：

在临床应用中，需要对牛进行保定，以便于静脉注射、采血、口服给药或免疫，牛力气大，脾气倔，不容易驯服，但牛的鼻中隔薄而布满神经，只要牵住并刺激牛的鼻中隔可使牛感觉到痛而乖乖地听话。但是在现有技术中的牛鼻钳，由于设计结构的不合理，导致在使用过程中操作不便，易对牛造成伤害。

技术实现要素：

为解决现有技术中存在的问题，本实用新型提供了一种结构简单、操作简便的带链牛鼻钳。

本实用新型的目的通过以下技术方案来具体实现：

一种带链牛鼻钳，包括对称设置的左、右钳体，所述左、右钳体分别包括圆弧部与直线部，所述圆弧部端部设置为圆球状钳嘴，所述左、右钳体的直线部交叉，并通过磁铁齿形锁紧装置连接，在所述左、右钳体另一端还设置有固定铁链。

进一步地，所述磁铁齿形锁紧装置包括两块磁铁，所述磁铁一侧平面具有齿，两块磁铁互相啮合，单向转动，在每块磁铁的另一面上分别设置有连接固定部，所述左、右钳体的直线部通过所述连接固定部与所述磁铁齿形锁紧装置固定连接，在所述锁紧装置中心位置还设置有连接销轴，两块磁铁可以在销轴范围内沿销轴相对位移。

进一步地，在所述磁铁齿形锁紧装置外侧，还设置有固定环。

进一步地，所述固定环为两个，两个固定环平行设置，并分别与所述连接固定部固定。

进一步地，还包括铁环，所述铁环固定在所述铁链端部。

进一步地，所述铁链通过设置在所述直线部端部的连接环与所述直线部连接。

进一步地，所述圆弧部为浅弧。

本实用新型的有益效果是：

本实用新型所公开的带链牛鼻钳，左、右钳体前端的左、右钳嘴为球状体是为了避免对牛造成伤害，后端的左、右钳柄之间要设磁铁齿形锁紧装置使固定牛既省时又省力，便于静脉注射、采血、给药及免疫。

附图说明

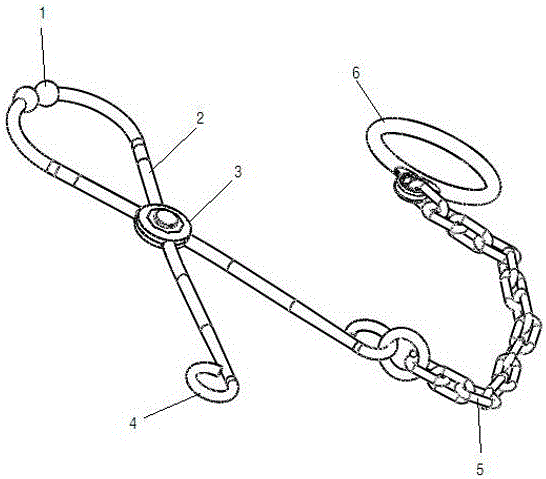

图1为本实用新型所公开的一种带链牛鼻钳结构示意图；

图2为本实用新型所公开的一种带链牛鼻钳中磁铁齿形锁紧装置结构示意图；

其中：

1-钳嘴、2-钳体、3-磁铁齿形锁紧装置、4-连接环、5-固定铁链、6-铁环。

具体实施方式

下面结合具体实施例对本实用新型具体实施方式进行详细说明。

如图1所示，一种带链牛鼻钳，包括对称设置的左、右钳体2，所述左、右钳体2分别包括圆弧部与直线部，所述圆弧部端部设置为圆球状钳嘴1，所述左、右钳体2的直线部交叉，并通过磁铁齿形锁紧装置3连接。

如图2所示，所述磁铁齿形锁紧装置3包括两块磁铁301，所述磁铁301一侧平面具有齿302，齿302一边为竖直边另一边为斜边，保证两块磁铁301互相啮合且只能进行止逆单向转动。在每块磁铁301的另一面上分别设置有连接固定部303，如图2所示，连接固定部303为表面为多边形的板状，所述左、右钳体2的直线部与连接固定部303固定连接，并通过所述连接固定部303与所述磁铁齿形锁紧装置固定连接，在所述锁紧装置中心位置还设置有连接销轴304，两块磁铁301以及连接固定部303绕销轴304转动，并在销轴304长度范围内沿销轴304轴线方向进行相对位移。

如图1所示，在所述磁铁齿形锁紧装置3外侧，还设置有固定环7。所述固定环7为两个，两个固定环7平行设置，并分别与所述连接固定部303固定。

在所述左、右钳体2另一端还设置有固定铁链5，所述铁链5通过设置在所述直线部端部的连接环4与所述直线部连接。在固定铁链5端部，还设置有铁环6。

使用时，由于两块磁铁301相对表面上的齿302相互啮合，并单向转动，能够使钳嘴1逐渐闭合，并进行止逆锁紧，将钳嘴1固定在牛鼻上。当需要将牛鼻钳从牛鼻上取下时，通过对钳体2的直线部施力，将磁铁齿形锁紧装置的两块磁铁301沿销轴304向远离彼此的方向运动，使两块磁铁301上的齿302不再啮合，从而将钳嘴1张开，从牛鼻上取下本装置。

最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
