一种新型骨科腿部取钉装置的制作方法

本实用新型涉及医疗器械技术领域，尤其是一种新型骨科腿部取钉装置。

背景技术：

目前，金属螺钉是骨科腿部固定手术中常用的固定器材，该类螺钉固定更可靠，效果令人满意。但是，由于螺钉的质量或者其他原因，在临床使用中或者手术后有时会发生螺钉断折现象，影响了手术的进行。目前常用的方法是先在螺钉断截面上钻一个空，再利用现有的取出装置反方向上丝将螺钉取出，但是在上丝的过程中容易出现取钉装置与断截面发生倾斜现象，造成丝路破坏，导致断钉不能被取出。

技术实现要素：

本实用新型的目的是为了克服上述技术缺点提供一种新型骨科腿部取钉装置。

本实用新型解决技术问题采用的技术方案为：一种新型骨科腿部取钉装置，包括固定板，所述固定板中间位置设置有通孔，所述通孔内设置有取钉器；所述固定板两端对称设置有两个支撑杆，所述两个支撑杆底端均设置有腿部固定块；所述两个腿部固定块上设置有固定柱，所述两个固定柱上设置有固定钩，所述两个固定钩通过连接弹簧相互连接。

所述两个腿部固定块一侧均设置有弧形固定槽。

所述固定板底端对称设置有两个固定杆，所述两个固定杆分别设置于取钉器两侧。

所述取钉器顶部设置为压板，所述压板底端设置有螺杆，所述螺杆下端设置有螺纹，底部设置有钻头。

所述螺杆外部设置有压缩弹簧，所述压缩弹簧设置于固定板上端。

所述通孔直径小于压缩弹簧直径。

本实用新型所具有的有益效果是：

本实用新型结构设计合理，操作简便，固定杆的设置有利于固定螺钉，腿部固定块的设置有利于固定患者腿部，在使用过程中能够钻头保证与断截面垂直，防止丝路被破坏，使用方便，省时省力，降低了医务人员的工作难度，提高了手术的安全度。

附图说明

附图1为本实用新型的结构示意图。

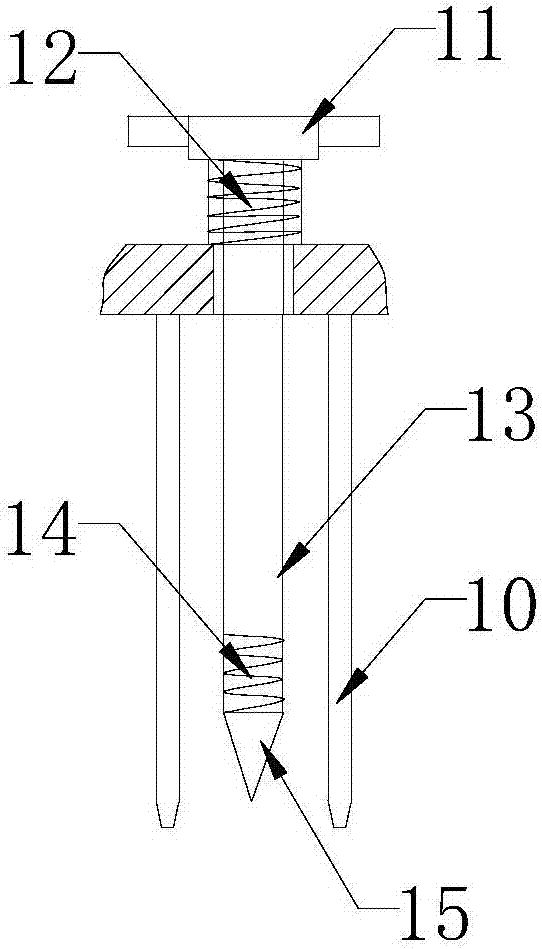

附图2为本实用新型的取钉器示意图。

具体实施方式

下面结合附图1与附图2对本实用新型做以下详细说明。

如图1与图2所示，本实用新型包括固定板1，所述固定板1中间位置设置有通孔3，所述通孔3内设置有取钉器2；所述固定板1两端对称设置有两个支撑杆4，所述两个支撑杆4底端均设置有腿部固定块5；所述两个腿部固定块5上设置有固定柱6，所述两个固定柱6上设置有固定钩8，所述两个固定钩8通过连接弹簧7相互连接；所述两个腿部固定块5一侧均设置有弧形固定槽9；所述固定板1底端对称设置有两个固定杆10，所述两个固定杆10分别设置于取钉器2两侧；所述取钉器2顶部设置为压板11，所述压板11底端设置有螺杆13，所述螺杆13下端设置有螺纹14，底部设置有钻头15；所述螺杆13外部设置有压缩弹簧12，所述压缩弹簧12设置于固定板1上端；所述通孔3直径小于压缩弹簧12直径。

使用本实用新型时，首先用腿部固定块5将患者腿部固定，并使固定杆10的前端收紧断钉，此后向断钉方向按压压板11，使螺杆13向下移动，为断钉钻孔攻丝，防止丝路被破坏，后将断钉取出即可，使用方便，省时省力，提高了手术的安全度。
