一次性口腔科用防损伤手术刀鞘的制作方法

本实用新型涉及一种一次性口腔科用防损伤手术刀鞘，属于口腔科医疗器械技术领域。

背景技术：

目前口腔科行开窗助萌、牙龈切除或修整、智齿翻瓣等手术时，直面手术刀(目前口腔科临床使用最多的为3号刀柄和11号尖刀片)时，大部分患者特别是儿童患者会产生很大的恐惧感。当患者不能很好配合时，过长的尖刀片刃口容易损伤术区附近正常组织，也增加术者的紧张感，延长手术时间。

技术实现要素：

根据以上现有技术中的不足，本实用新型要解决的技术问题是：提供一种一次性口腔科用防损伤手术刀鞘，其结构简单，避免了因患者不能很好配合导致使过长的尖刀片刃口损伤术区附近正常组织的现象发生。

本实用新型所述的一次性口腔科用防损伤手术刀鞘，包括横向设置的刀壳，其特征在于：在刀壳右端设置有用于手术刀尖刀片穿入的穿入口，在刀壳左端设置有用于手术刀尖刀片穿出的穿出口，在穿出口的开口上设置有穿破组件。

进一步，所述穿入口端的刀壳内侧壁上横向设置有若干条与手术刀刀柄上的防滑纹相配合的防滑条。

进一步，所述穿破组件由软质材料制作而成，软质材料的四周固定在穿出口四周的刀壳上。

进一步，所述软质材料为医用橡胶。

进一步，所述防滑条为3至5条。

进一步，所述防滑条由软质材料制作而成。

进一步，所述软质材料为橡胶条。

进一步，所述刀壳整体形状与对应的手术刀结构相匹配。

与现有技术相比，本实用新型具有以下有益效果：

通过本实用新型所述的一次性口腔科用防损伤手术刀鞘，其结构简单，在刀壳与穿破组件的配合设计下，术中遇患者乱动时可及时将尖端收入刀壳内，避免误伤，术后将尖刀片收入鞘内从口腔取出，有效地避免了因患者不能很好配合导致使过长的尖刀片刃口损伤术区附近正常组织的现象发生。

在防滑条的设计下，有效的防止了刀壳套在刀柄上时产生意外脱落。

附图说明

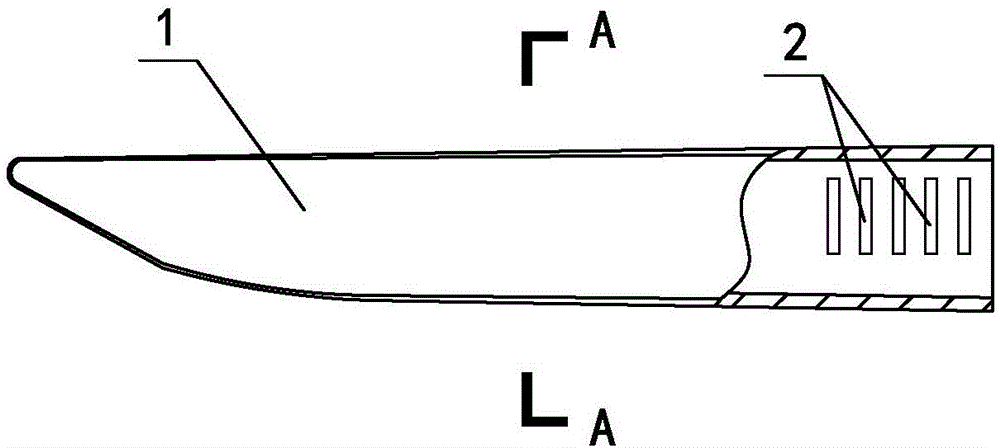

图1为本实用新型的结构示意图；

图2为图1的进一步结构说明示意图；

图3为图1中A-A的剖视结构示意图；

图中：1、刀壳 2、防滑条 3、穿破组件。

具体实施方式

下面结合附图对本实用新型做进一步描述：

以下通过具体实施例对本实用新型作进一步说明，但不用以限制本实用新型，凡在本发明精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。

实施例一

如图1、图2、图3所示，所述一次性口腔科用防损伤手术刀鞘，包括横向设置的刀壳1，在刀壳1右端设置有用于手术刀尖刀片穿入的穿入口，在刀壳1左端设置有用于手术刀尖刀片穿出的穿出口，在穿出口的开口上设置有穿破组件3。

本实施例中，所述穿入口端的刀壳1内侧壁上横向设置有若干条与手术刀刀柄上的防滑纹相配合的防滑条2，方便与刀柄上的防滑纹进行配合，加强防滑效果；进一步优选所述防滑条2为3条；

所述穿破组件3由软质材料制作而成，软质材料的四周固定在穿出口四周的刀壳1上；所述软质材料为医用橡胶(厚度采用0.1mm-0.15mm)，在实际应用时，还可以采用其它现有的软质材料(如海绵、松紧布等)。采用软质材料主要是方便尖刀片的刃口将其刺破，还不会对尖刀片的刃口造成损伤，同时当尖刀片穿出时，还可以对尖刀片起到一定的固定作用，防止尖刀片晃动，为手术成功打好基础；

所述防滑条2由软质材料制作而成；所述软质材料为橡胶条，进一步起到配合防滑，方便操作使用；

所述刀壳1整体形状与对应的手术刀结构相匹配(如图1所示，刀壳1横截面为上宽下窄倒三角形，穿出口左前端稍圆钝，刀壳1整体由左至右其宽度渐增)，整体美观，方便手术操作，确保了手术时的安全使用。

刀壳1整体左右长度选用6cm，结合了手术刀整体尺寸而选定的刀壳1长度，方便手术操作，确保了手术成功率。

使用时，在术前先将尖刀片与刀柄进行组装，将尖刀片从穿入口穿入入鞘；进入术区后将尖刀片刀刃推出(为了防止尖刀片推出过长，优选穿出口长度为1cm-1.7cm)至所需长度(一般推出去1cm)，其余刃口藏于刀壳1内，即可进行手术操作；术后将尖刀片收入刀壳1内从口腔取出。术中遇患者乱动时可及时将尖刀片外露端收入刀壳1内，避免误伤。

本设计还可以通过对刀壳1的形状进行改变，用来适合其它形状的手术刀，如刀尖翅起来的弯刀片。

实施例二

在实施例一的基础上进行变化，将所述防滑条2选为4条；述穿出口长度为1.2cm。

其它同实施例一。

实施例三

在实施例一的基础上进行变化，将所述防滑条2为5条；所述穿出口长度为1.5cm。

其它同实施例一。

以上显示和描述了本实用新型的基本原理、主要特征以及本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本发明的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。
