一种隔离异味的引流液收集瓶的制作方法

本实用新型涉及一种收集瓶，具体为一种隔离异味的引流液收集瓶。

背景技术：

开腹手术患者，身上会放置许多引流管，其中有些引流液气味会很刺鼻，如：胃液、胆汁等。如果在病房内倾倒液体会造成病房及病区内产生巨大的刺鼻气体，导致患者、患者家属及医护人员的不适，严重者可出现恶心、呕吐。

技术实现要素：

本实用新型的目的在于提供一种隔离异味的引流液收集瓶，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种隔离异味的引流液收集瓶，包括瓶体、瓶盖，其特征在于，所述的瓶盖上方中间位置设有盖柄，所述的瓶盖上还设有透气孔和引流口，所述的透气孔上设有第一活性炭层、消毒层和第二活性炭层；所述的引流口下方位置设有小盖板，所述的小盖板与瓶盖之间通过活动处活动链接，所述的小盖板与瓶盖之间设有小弹簧；所述的瓶盖上设有缺口；所述的瓶体上设有固定筒，所述的固定筒内设有浮标尺，所述的浮标尺下方设有浮球。

优选的，所述的透气孔从上到下三层结构依次为，第一活性炭层、消毒层和第二活性炭层。

优选的，所述的浮球在固定筒内可上下运动。

优选的，所述的缺口大小与固定筒横切面积大小一致。

优选的，所述的浮标尺上可有刻度。

本实用新型的有益效果在于，提供一种隔离异味的引流液收集瓶，在手术室或者病房内，使引流液的气味不会散发出来，同时设有浮标尺方便观察瓶内液体量。这种收集瓶具有消毒作用，能够防止细菌跟病毒的传播，也可以很好的抑制难闻气味的散发。

附图说明

图1为本实用新型的结构示意图；

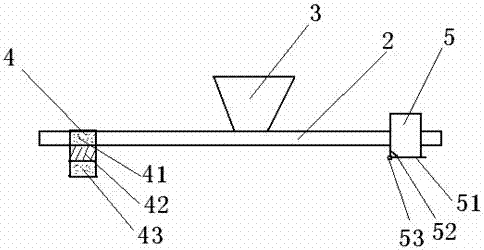

图2为本实用新型瓶盖的剖视图；

图3为本实用新型瓶盖的俯视图。

图中：1-瓶体、2-瓶盖、3-盖柄、4-透气孔、5-引流口、6-缺口、7-浮标尺、8-固定筒、9-浮球、41-第一活性炭层、42-消毒层、43-第二活性炭层、51-小盖板、52-小弹簧、53-活动处。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

一种隔离异味的引流液收集瓶，包括瓶体1、瓶盖2，其特征在于，所述的瓶盖2上方中间位置设有盖柄3，所述的瓶盖2上还设有透气孔4和引流口5，所述的透气孔4上设有第一活性炭层41、消毒层42和第二活性炭层43；所述的引流口5下方位置设有小盖板51，所述的小盖板51与瓶盖2之间通过活动处53活动链接，所述的小盖板51与瓶盖2之间设有小弹簧52；所述的瓶盖2上设有缺口6；所述的瓶体1上设有固定筒8，所述的固定筒8内设有浮标尺7，所述的浮标尺7下方设有浮球9。

优选的，所述的透气孔4从上到下三层结构依次为，第一活性炭层41、消毒层42和第二活性炭层43。

优选的，所述的浮球9在固定筒8内可上下运动。

优选的，所述的缺口6大小与固定筒8横切面积大小一致。

优选的，所述的浮标尺7上可有刻度。

为了避免倾倒带有异味的引流液在空气中散播，我们把传统的开放式收集瓶转变成相式密闭式的收集瓶，使空气保持清新，减少因异味给患者带来的不适感。我们的收集瓶是相对密闭式的，收集瓶上方有盖子，在盖子上面有两个孔。一引流口是用来插入引流袋下端的排液阀，使引流液可不接触外界空气直接倒入量杯内。另外一个透气孔是可更换清洗的多个排气过滤层，在病室内倾倒引流液时可通过过滤层消除异味。收集瓶我们采用浮标尺来显示测量的液体量，使倾倒者观察数字更加方便。最终，我们只需把带有引流液的收集瓶拿到污物间，打开盖子直接倾倒即可。

这种收集瓶可以不需要使用玻璃材质制作而成，这样有利于收集瓶不会摔坏，有利于增加使用时间。

本实用新型的有益效果在于，提供一种隔离异味的引流液收集瓶，在手术室或者病房内，使引流液的气味不会散发出来，同时设有浮标尺方便观察瓶内液体量。这种收集瓶具有消毒作用，能够防止细菌跟病毒的传播，也可以很好的抑制难闻气味的散发。

对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
