一种红外足疗仪的制作方法

本实用新型涉及按摩器领域，尤其涉及一种红外无水养生足疗仪。

背景技术：

现有的足疗仪通常采用木桶或塑胶桶加热水的方式来工作。具体分为三部分：泡脚池、自动加热水循环系统和机械振动系统，自动加热水循环系统用于水加热功能及水流冲击功能，机械振动系统在电力驱动下发生规律或不规律的振动，挤压脚底穴位，模拟人工足底按摩效果。

这种普通足疗仪采用水流冲洗与机械按摩相结合，通过温水对穴位部分柔和刺激，同时脚底接触运动的机械结构模仿人体穴位按摩。然而，这种传统足疗仪按摩效果差，使用时取水放水不方便，部分人群对机械按摩体验不佳。

因此，需要一种改进的足疗仪来提供更舒适保健、快捷便利的按摩体验。

技术实现要素：

本实用新型的主要目的在于提供一种红外足疗仪，其特征在于：所述红外足疗仪的上部设有上壳，所述上壳设置有开孔；所述红外足疗仪的内部包括钢化玻璃、光源模组、电池组、和电路板，其中所述钢化玻璃位于所述光源模组的正上方并且固定镶嵌在所述上壳上；所述红外足疗仪的下部设有下壳，所述下壳上设置有充电接口。

优选地，所述钢化玻璃分为透光区域和非透光区域，所述透光区域对应于人体足底穴位，并且所述非透光区域背部设有电热膜。

优选地，所述透光区域对应于人体足底穴位的中心位置，并且透光区域的对应玻璃位置为光学聚集结构。

优选地，所述透光区域的对应玻璃位置为菲涅耳螺纹或凸透镜结构。

优选地，所述上壳与水平面的夹角为15度。

优选地，所述光源模组包括红外LED光源和红光LED光源。

优选地，所述电池组为可充电蓄电池，与所述充电接口连接。

优选地，所述红外足疗仪的内部还包括温度传感器。

优选地，所述钢化玻璃背部设有由电阻丝组成的加热模组。

有利地，本实用新型所提供的红外足疗仪利用红外光结合电阻丝辅助加热来提供舒适保健、快捷便利的按摩，改善用户的体验感。此外，该红外足疗仪内置可充电蓄电池，方便用户移动。

附图说明

图1为本实用新型实施例提供的一种红外足疗仪的整体结构图；以及

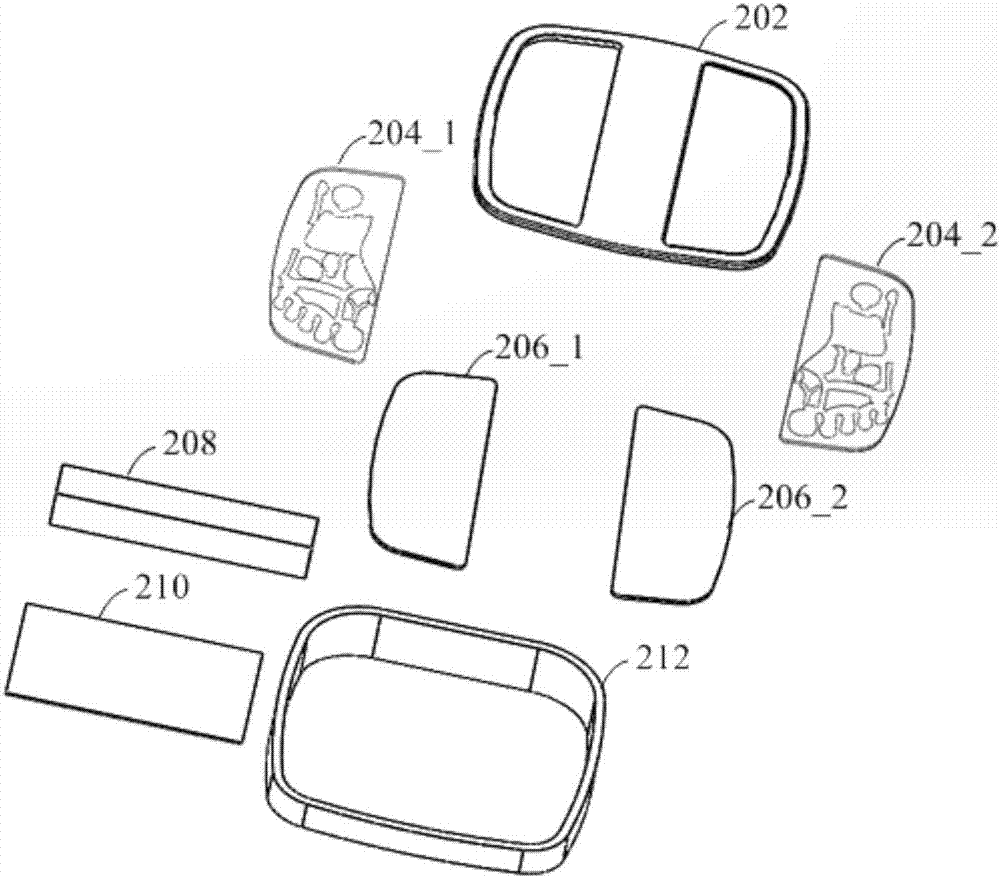

图2为本实用新型实施例提供的一种红外足疗仪的分解结构图；

本实用新型的实现、功能特点及优点将结合实施例，参照附图作进一步说明。

具体实施方式

以下结合说明书附图对本实用新型的优选实施例进行说明，应当理解，此处所描述的优选实施例仅用于说明和解释本实用新型，并不用于限定本实用新型。显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他附图，并获得其他实施方式。另外需要说明的是，为了便于描述，附图中仅示出了与本实用新型相关的部分。需要说明的是，在不冲突的情况下，本实用新型中的实施例及实施例中的特征可以相互组合。

图1为本实用新型实施例提供的一种红外足疗仪100的整体结构图。图2为本实用新型实施例提供的一种红外足疗仪的分解结构图。请注意，图1和图2中的尺寸仅为示例性而并非限制性的，例如，红外足疗仪的长宽高比例可不同于图示的比例。结合图1和图2来看，红外足疗仪100的上部设有上壳202，所述上壳202设置有开孔，用于安装钢化玻璃；所述红外足疗仪的内部包括钢化玻璃204_1和204_2、光源模组206_1和206_2、电池组208、和电路板210，其中所述钢化玻璃204_1和204_2位于所述光源模组206_1和206_2的正上方并且固定镶嵌在所述上壳202上，所述电池组208为所述光源模组供电，并且所述电路板210控制所述光源模组206_1和206_2的照射；所述红外足疗仪的下部设有下壳212，所述下壳上设置有充电接口(例如，在图1中所示的电源插口)，用于给所述电池组208充电。

在一个实施例中，所述钢化玻璃204_1和204_2分为透光区域和非透光区域，所述透光区域对应于人体足底穴位(如图2所示，透光区域对应人体足部的几大重要穴位位置)，并且所述非透光区域背部设有电热膜，用于给本实用新型的红外足疗仪100快速升温。

在一个优选实施例中，所述透光区域对应于人体足底穴位的中心位置，并且透光区域的对应平面玻璃位置为光学聚集结构。在一个实施例中，所述透光区域的对应玻璃位置为菲涅耳螺纹或凸透镜结构，以加强对穴位中心的光疗效果。

在一个实施例中，所述上壳的上表面近似平面，与底部盛放平面构成一定角度，约为15度，这样的好处是使用户坐在椅子上时，双脚可以更舒适的放置在本实用新型的红外足疗仪100上。

在一个实施例中，所述光源模组包括红外LED光源和红光LED光源，两种光源配合使用。

在一个实施例中，所述电池组为可充电蓄电池，与所述充电接口连接，方便用户转移该红外足疗仪100。

在一个实施例中，本实用新型的红外足疗仪100支持温度智能调控。具体地，所述红外足疗仪的内部还包括温度传感器来感测所述红外足疗仪的内部的温度，所述电路板根据所述温度来控制所述光源模组的照射。

在一个实施例中，所述钢化玻璃背部设有由电阻丝组成的加热模组。

在一个实施例中，所述电路板配置为独立控制所述光源模组和所述钢化玻璃背部的加热模组。

有利地，本实用新型所提供的红外足疗仪的益处在于使用方便舒适，并能达到缓解疲劳，保健强身的功效。通过足部的温度提升及红光红外光的热敷效应，加快人体血液循环和新陈代谢；红光、红外光对足底重点穴位的照射，使红光、红外光透过皮肤被穴位内部吸收，使穴位得到更有效率的热刺激，达到通经活络，祛病强身的功效。以此方式，能够舒适方便、无水使用，利用红外光线刺激穴位，表面通过电阻丝辅助加热弥补红外热效应慢的缺点，可以在开机较短时间内达到使用要求。此外，本实用新型所提供的红外足疗仪使用内置可充电蓄电池，以便用户移动。

以上仅为本实用新型的优选实施例，并非因此限制本实用新型的专利范围，凡是利用本实用新型说明书及附图内容所作的等效结构或等效流程变换，或直接或间接运用在其它相关的技术领域，均同理包括在本实用新型的专利保护范围内。
