一种美颜仪的制作方法

本实用新型涉及皮肤保健用品，尤其涉及一种美颜仪。

背景技术：

现代人对皮肤的保养意识越来越高，各种护肤品、美容仪器层出不穷，为人们提供了多种多样的选择。美颜仪便是美容仪器的其中一种。美颜仪亦称美容仪，其主要通过物理、电子等外科手段对人体皮肤进行保养。市面上美颜仪的实现方式多种多样，但大部分的美颜仪都是一系列产品只有一个功能，譬如A系列产品只实现按摩功能，导致有多种功能需求的消费者购买成本高，无法满足用户的需求，有待改进。

技术实现要素：

本实用新型的目的在于为克服现有技术的缺陷，而提供一种集合有多种保健功能的美颜仪，以满足用户需求。

为实现上述目的，本实用新型采用以下技术方案：

一种美颜仪，其包括按摩头和长条形手柄，按摩头设在手柄的上端，手柄内设有蓄电池和电路板，按摩头上设有用作EMS肌电刺激的贴片板、用于引导皮肤保健光线的导光板以及用于发生震动的电机，导光板上设有与贴片板对应的扁平容纳槽，贴片板固定在容纳槽内并且贴片板作用面朝外，导光板的容纳槽侧壁的环形端面为皮肤保健光线散出面并与贴片板作用面平齐，导光板的侧边设有皮肤保健光线灯珠，皮肤保健光线灯珠的光线从导光板的环形端面散出，皮肤保健光线灯珠、贴片板、电机和电路板均由蓄电池供电。

进一步地，蓄电池设在手柄的下部，美颜仪还包括带无线充电功能的底座，底座上设有插孔，手柄插入插孔内无线充电。

进一步地，底座包括圆形底盖、筒形底壳以及顶盖，底盖盖合于底壳底部，顶盖盖合于底壳上部，并且插孔设在顶盖中间位置。

进一步地，底壳的侧壁设有两个对称设置的V型槽，V型槽从底壳侧壁开口延伸至底壳下部；顶盖设有对应V型槽的V型迂回部。

进一步地，电路板上设有控制开关按钮，控制开关按钮外露于手柄之外。

进一步地，按摩头包括漏斗形外壳和端口环，外壳的小开口插入手柄顶部，端口环固定于外壳大开口的外缘处；导光板和贴片板固定于端口环内。

进一步地，手柄包括前壳、中壳及后壳，前壳和后壳均为弧形片状，中壳由顶部圆片和两条侧条组成，两条侧条固定于圆片上并向手柄底部延伸；前壳和后壳分别卡扣固定于中壳上，蓄电池和电路板放置于前壳、中壳和后壳所围成的空腔中。

本实用新型与现有技术相比的有益效果是：

本实用新型通过在同一台美颜仪上集合了EMS肌电刺激、皮肤保健光线和物理振动，对皮肤同时进行三重保养、保健，增强了美颜仪的使用功能性，提高了使用方便性，也提高了美颜仪的性价比，满足了用户需求，降低用户的购买成本。

附图说明

图1为本实用新型美颜仪装配立体图；

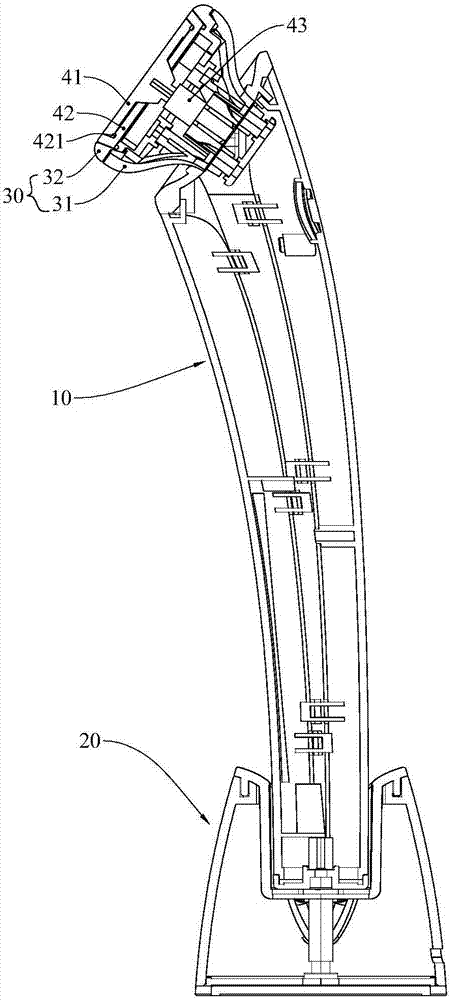

图2为本实用新型美颜仪装配剖视图；

图3为本实用新型美颜仪侧视分解图；

图4为本实用新型美颜仪分解图；

图5为本实用新型美颜仪底座分解图。

具体实施方式

为了更充分理解本实用新型的技术内容，下面结合具体实施例对本实用新型的技术方案作进一步介绍和说明。

本实用新型实施例的具体结构如图1-5所示。

本实施例的美颜仪包括按摩头30和长条形手柄10。按摩头30设在手柄10的上端。

手柄10包括前壳11、中壳12及后壳13。前壳11和后壳13均为弧形片状，中壳12由顶部圆片121和两条侧条122组成，两条侧条122固定于圆片121上并向手柄10底部延伸。前壳11和后壳13分别卡扣固定于中壳12上。手柄10内设有蓄电池52和电路板51。蓄电池52和电路板51放置于前壳11、中壳12和后壳13所围成的空腔中。蓄电池52设在手柄10的下部。电路板51上设有控制开关按钮53，控制开关按钮53外露于手柄10之外。

美颜仪还包括带无线充电功能的底座20。底座20上设有插孔231，手柄10插入插孔231内无线充电。底座20包括圆形底盖21、筒形底壳22以及顶盖23。底盖21、底壳22和顶盖23围成的空腔内设置一个充电电路板24。底盖21盖合于底壳22底部，顶盖23盖合于底壳22上部，并且插孔231设在顶盖23中间位置。底壳22的侧壁设有两个对称设置的V型槽221，V型槽221从底壳22侧壁开口延伸至底壳22下部，顶盖23设有对应V型槽221的V型迂回部232。

按摩头30上设有用作EMS肌电刺激的贴片板41、用于引导皮肤保健光线的导光板42以及用于发生震动的电机43。其中皮肤保健光线可以为蓝光。导光板42上设有与贴片板41对应的扁平容纳槽421，贴片板41固定在容纳槽421内并且贴片板41作用面朝外，导光板42的容纳槽421侧壁的环形端面为皮肤保健光线散出面并与贴片板41作用面平齐。导光板42的侧边设有皮肤保健光线灯珠，皮肤保健光线灯珠的光线从导光板42的环形端面散出。皮肤保健光线灯珠、贴片板41、电机43和电路板51均由蓄电池52供电。按摩头30包括漏斗形外壳31和端口环32，外壳31的小开口插入手柄10顶部，端口环32固定于外壳31大开口的外缘处。导光板42和贴片板41固定于端口环32内。

本实用新型通过在同一台美颜仪上集合了EMS肌电刺激、皮肤保健光线和物理振动，对皮肤同时进行三重保养、保健，增强了美颜仪的使用功能性，提高了使用方便性，也提高了美颜仪的性价比，满足了用户需求，降低用户的购买成本。

以上陈述仅以实施例来进一步说明本实用新型的技术内容，以便于读者更容易理解，但不代表本实用新型的实施方式仅限于此，任何依本实用新型所做的技术延伸或再创造，均受本实用新型的保护。
