用于监测透析患者內瘘功能的检测装置的制作方法

本发明涉及检测装置，尤其涉及用于监测透析患者內瘘功能的检测装置。

背景技术：

动静脉内瘘是维持性血液透析患者最常用的血管通路，是患者的生命线，需要患者及医护人员定时监测其功能，才能保持内瘘的长期通畅性，减少并发症的发生，减轻患者的痛苦及经济负担，提高患者的生活质量。目前，传统的监测透析患者內瘘功能的方法为患者每日定时用手触摸内瘘手术部位是否有血管震颤，但肥胖患者由于皮下脂肪厚，往往不易触及内瘘血管震颤，更无法分辨血管震颤的改变，从而不能准确评估内瘘功能，不能及早发现内瘘出现的病变，及时采取干预措施；年老体弱、伴有肢体残疾患者也不能应用这种方法准确评估内瘘功能。另一种评估内瘘功能的方法为用听诊器听诊血管杂音，可患者不常具备听诊器，对其使用方法不能普遍掌握，且使用不方便，使这种方法使用受限；护理人员在每次穿刺前虽需常规使用，可携带不便，且不能一用一消毒，影响了这种方法的使用，不利于院内感染的控制，对于内瘘早期病变出现的杂音改变，也只能凭医护人员的个人经验，不能进行精确量化，鉴于以上缺陷，实有必要设计用于监测透析患者內瘘功能的检测装置。

技术实现要素：

本发明所要解决的技术问题在于：提供用于监测透析患者內瘘功能的检测装置，来解决目前传统的检测方法依从性低、设备携带不便，不能及早发现内瘘出现病变的问题。

为解决上述技术问题，本发明的技术方案是：用于监测透析患者內瘘功能的检测装置，包括第一固定环、连接布、声呐传感器、第二固定环、弹簧、密封板、显示器、刻度尺，所述的连接布位于第一固定环顶部，所述的连接布与第一固定环铆钉相连，所述的声呐传感器位于连接布内部顶端中侧，所述的声呐传感器与连接布胶水相连，所述的第二固定环位于连接布顶部，所述的第二固定环与连接布铆钉相连，所述的弹簧位于第一固定环顶部两侧，所述的弹簧一端与第一固定环胶水相连，且所述的弹簧另一端与第二固定环胶水相连，所述的密封板位于第二固定环顶部，所述的密封板与第二固定环螺纹相连，所述的显示器位于密封板顶部左侧，所述的显示器与密封板螺纹相连，所述的刻度尺位于显示器外壁前端左侧，所述的刻度尺与显示器螺纹相连。

进一步，所述的第一固定环内部前端还设有螺纹孔，所述的螺纹孔与第一固定环一体相连。

进一步，所述的第二固定环前端中侧还贯穿有螺栓，所述的螺栓与第二固定环转动相连。

进一步，所述的第二固定环前端中侧顶部以及底部还设有限位块，所述的限位块贯穿于螺栓，所述的限位块与螺栓紧配相连。

进一步，所述的密封板顶部右侧还设有蓄电池，所述的蓄电池与密封板螺纹相连。

进一步，所述的密封板顶部右侧还设有开关，所述的开关与密封板螺纹相连。

进一步，所述的密封板顶部中端还设有数显器，所述的数显器与密封板螺纹相连，且所述的数显器与声呐传感器信号线相连。

与现有技术相比，该用于监测透析患者內瘘功能的检测装置，使用时，首先患者或医护人员用手逆时针旋转螺栓，使得螺栓与螺纹孔分离，此时，在弹簧回弹力的作用下，使得弹簧带动第二固定环做由下向上运动，通过第二固定环由下向上的运动，使得连接布处于展开的状态，此时，连接布、第一固定环和第二固定环形成套筒的形状，患者或医护人员再将第一固定环放置于患者所需检测的內瘘部位，患者或医护人员再用手打开开关，通过开关，开启声呐传感器以及显示器，声呐传感器将患者內瘘部位的声音传递给显示器，并由显示器通过声波的方式显示出来，患者或医护人员可通过刻度尺知晓声波的波段是否处于正常的区间，通过以上方式，实现对患者內瘘的监测。当该装置使用完毕后，患者或医护人员先用手关闭开关，使得声呐传感器和显示器停止工作，患者或医护人员再用手按压第二固定环，使得第二固定环沿着第一固定环的方向移动，在按压第二固定环的过程中，弹簧处于压缩的状态，同步，连接布处于收缩的状态，当第二固定环与第一固定环静距离接触时，患者或医护人员再用手顺时针旋转螺栓，使得螺栓旋入螺纹孔内，通过螺栓旋入螺纹孔的方式，最终使得该装置处于收纳的状态，便于患者或医护人员随身携带，该用于监测透析患者內瘘功能的检测装置，结构巧妙，功能强大，操作简单，便于携带，通过使用该装置，提高了患者监测内瘘功能的依从性，提高了监测內瘘功能的执行率，有利于及早发现内瘘出现的病变，及时采取干预措施，保持内瘘的长期通畅。同时，在该装置使用的过程中，声呐传感器将检测的声波波段分贝数值传递给数显器，患者或医护人员可通过数显器显示的数值清晰的知晓当前该装置内的分贝值，蓄电池是为了给该装置提供能量供应，该装置无需外界电源即可正常使用，所述的蓄电池分别与声呐传感器、显示器以及开关导线相连，密封板是为了将第二固定环的顶部密封住，使得声呐传感器可准确的监测患者內瘘的部位，限位块是为了防止螺栓在第二固定环内部转动时出现位移等现象的发生，确保了该装置使用的正常性。

附图说明

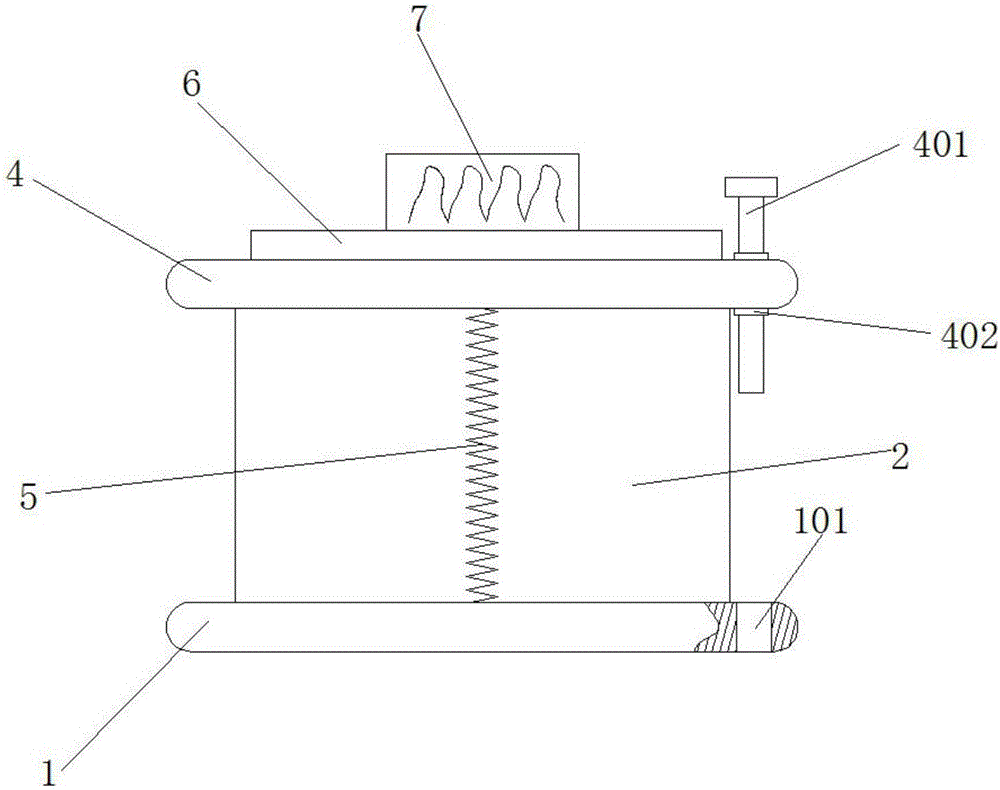

图1是用于监测透析患者內瘘功能的检测装置的局部主视剖视图；

图2是用于监测透析患者內瘘功能的检测装置的局部左视剖视图。

第一固定环1、连接布2、声呐传感器3、第二固定环4、弹簧5、密封板6、显示器7、刻度尺8、螺纹孔101、螺栓401、限位块402、蓄电池601、开关602、数显器603。

如下具体实施方式将结合上述附图进一步说明。

具体实施方式

在下文中，阐述了多种特定细节，以便提供对构成所描述实施例基础的概念的透彻理解。然而，对本领域的技术人员来说，很显然所描述的实施例可以在没有这些特定细节中的一些或者全部的情况下来实践。在其他情况下，没有具体描述众所周知的处理步骤。

如图1、图2所示，用于监测透析患者內瘘功能的检测装置，包括第一固定环1、连接布2、声呐传感器3、第二固定环4、弹簧5、密封板6、显示器7、刻度尺8，所述的连接布2位于第一固定环1顶部，所述的连接布2与第一固定环1铆钉相连，所述的声呐传感器3位于连接布2内部顶端中侧，所述的声呐传感器3与连接布2胶水相连，所述的第二固定环4位于连接布2顶部，所述的第二固定环4与连接布2铆钉相连，所述的弹簧5位于第一固定环1顶部两侧，所述的弹簧5一端与第一固定环1胶水相连，且所述的弹簧5另一端与第二固定环4胶水相连，所述的密封板6位于第二固定环4顶部，所述的密封板6与第二固定环4螺纹相连，所述的显示器7位于密封板6顶部左侧，所述的显示器7与密封板6螺纹相连，所述的刻度尺8位于显示器7外壁前端左侧，所述的刻度尺8与显示器7螺纹相连，所述的第一固定环1内部前端还设有螺纹孔101，所述的螺纹孔101与第一固定环1一体相连，所述的第二固定环4前端中侧还贯穿有螺栓401，所述的螺栓401与第二固定环4转动相连，所述的第二固定环4前端中侧顶部以及底部还设有限位块402，所述的限位块402贯穿于螺栓401，所述的限位块402与螺栓401紧配相连，所述的密封板6顶部右侧还设有蓄电池601，所述的蓄电池601与密封板6螺纹相连，所述的密封板6顶部右侧还设有开关602，所述的开关602与密封板6螺纹相连，所述的密封板6顶部中端还设有数显器603，所述的数显器603与密封板6螺纹相连，且所述的数显器603与声呐传感器3信号线相连。

该用于监测透析患者內瘘功能的检测装置，使用时，首先患者或医护人员用手逆时针旋转螺栓401，使得螺栓401与螺纹孔101分离，此时，在弹簧5回弹力的作用下，使得弹簧5带动第二固定环4做由下向上运动，通过第二固定环4由下向上的运动，使得连接布2处于展开的状态，此时，连接布2、第一固定环1和第二固定环4形成套筒的形状，患者或医护人员再将第一固定环1放置于患者所需检测的內瘘部位，患者或医护人员再用手打开开关602，通过开关602，开启声呐传感器3以及显示器7，声呐传感器3将患者內瘘部位的声音传递给显示器7，并由显示器7通过声波的方式显示出来，患者或医护人员可通过刻度尺8知晓声波的波段是否处于正常的区间，通过以上方式，实现对患者內瘘的监测。当该装置使用完毕后，患者或医护人员先用手关闭开关602，使得声呐传感器3和显示器7停止工作，患者或医护人员再用手按压第二固定环4，使得第二固定环4沿着第一固定环1的方向移动，在按压第二固定环4的过程中，弹簧5处于压缩的状态，同步，连接布2处于收缩的状态，当第二固定环4与第一固定环1静距离接触时，患者或医护人员再用手顺时针旋转螺栓401，使得螺栓401旋入螺纹孔101内，通过螺栓401旋入螺纹孔101的方式，最终使得该装置处于收纳的状态，便于患者或医护人员随身携带，同时，在该装置使用的过程中，声呐传感器3将检测的声波波段的分贝数值传递给数显器603，患者或医护人员可通过数显器603显示的数值清晰的知晓当前该装置内的分贝值，蓄电池601是为了给该装置提供能量供应，该装置无需外界电源即可正常使用，所述的蓄电池601分别与声呐传感器3、显示器7以及开关602导线相连，密封板6是为了将第二固定环4的顶部密封住，使得声呐传感器3可准确的监测患者內瘘的部位，限位块402是为了防止螺栓401在第二固定环4内部转动时出现位移等现象的发生，确保了该装置使用的正常性。

本发明不局限于上述具体的实施方式，本领域的普通技术人员从上述构思出发，不经过创造性的劳动，所做出的种种变换，均落在本发明的保护范围之内。
