一种高效便捷的口罩加工生产用消毒装置及方法与流程

本发明涉及口罩加工技术领域，具体为一种高效便捷的口罩加工生产用消毒装置。

背景技术：

口罩是一种卫生用品，一般指戴在口鼻部位用于过滤进入口鼻的空气，以达到阻挡有害的气体、气味、飞沫进出佩戴者口鼻的用具，以纱布或纸等制成。口罩对进入肺部的空气有一定的过滤作用，在呼吸道传染病流行时，在粉尘等污染的环境中作业时，戴口罩具有非常好的作用。口罩可分为空气过滤式口罩和供气式口罩。

口罩再加工的时候会用到消毒装置，目前，市场上现有的口罩消毒装置，在使用的时候都是将口罩堆积在消毒装置内进行消毒，这样会导致堆积在底部的口罩消毒的效果不好，以至于影响了口罩的加工质量，而且，现有的口罩消毒装置在移动的时候很不方便，在移动的时候需要多个人才能搬起进行移动，这样造成了许多的不便。

技术实现要素：

（一）解决的技术问题

针对现有技术的不足，本发明提供了一种高效便捷的口罩加工生产用消毒装置，具备效率高和方便移动等优点，解决了现有的口罩消毒装置在使用的时候效率低和不便于移动的问题。

（二）技术方案

为实现上述效率高和方便移动目的，本发明提供如下技术方案：一种高效便捷的口罩加工生产用消毒装置，包括主箱体，所述主箱体的正面设置有密封门，所述主箱体的一侧固定连接有手推把手，所述主箱体的底部开设有滚轮固定槽，所述滚轮固定槽内壁的顶部固定连接有固定轴承，所述固定轴承的内壁与旋转轴的一端固定连接，所述旋转轴的另一端与移动滚轮的顶部固定连接，所述移动滚轮的底部穿过滚轮固定槽并延伸至滚轮固定槽的外部。

所述主箱体位于手推把手下方的一侧固定连接有固定板，所述固定板的上镶嵌有螺纹套，所述螺纹套的内壁与升降螺纹杆的表面螺纹连接，所述升降螺纹杆的一端穿过螺纹套并与旋转控制把手的底部固定连接，所述升降螺纹杆的另一端穿过螺纹套并与旋转轴承的内壁固定连接，所述旋转轴承固定连接在平衡座的顶部。

所述主箱体的顶部固定连接有电机保护箱，所述电机保护箱的内部是由驱动电机，所述驱动电机的输出轴与旋转杆的一端固定连接，所述旋转杆的另一端依次穿过密封轴承和旋转保护套并与延伸至旋转保护套的外部，所述密封轴承固定连接在主箱体的顶部，所述旋转保护套镶嵌在平衡保护杆上，所述平衡保护杆固定连接在主箱体的内壁上，所述旋转杆穿过旋转保护套的表面固定连接有口罩悬挂杆，所述口罩悬挂杆的底部固定连接有口罩悬挂钩，所述主箱体内壁的顶部固定连接有加热器，所述主箱体一侧的内壁上固定连接有紫外线杀菌灯，所述主箱体位于紫外线杀菌灯下方的内壁上固定连接有隔离网，所述主箱体位于隔离网下方内壁的底部固定连接有风机。

优选的，所述驱动电机的表面通过两个固定杆与电机保护箱的内壁固定连接。

优选的，所述风机的表面通过两个L形固定架与主箱体内壁的底部固定连接。

优选的，所述移动滚轮的数量有四个，且四个移动滚轮分别设置在主箱体底部的四周。

优选的，所述口罩悬挂杆的数量有四个，且四个口罩悬挂杆对称设置。

优选的，所述驱动电机旋转速度为每秒两圈。

（三）有益效果

与现有技术相比，本发明提供了一种高效便捷的口罩加工生产用消毒装置，具备以下有益效果：

1、该高效便捷的口罩加工生产用消毒装置，通过手推把手、滚轮固定槽、固定轴承、旋转轴和移动滚轮的设置，使口罩消毒装置在使用的时候可以更方便的进行移动，这样解决了现有的口罩消毒装置在移动的时候需要多个人才能搬起才能移动的问题，从而使口罩消毒装置使用的时候更方便。

2、该高效便捷的口罩加工生产用消毒装置，通过驱动电机、旋转杆、密封轴承、口罩悬挂杆和口罩悬挂钩的设置，使口罩在消毒的时候可以被悬挂起来，这样解决了现有的口罩消毒装置在消毒的时候都是将口罩堆积在一起的问题，从而使口罩可以全方位的进行消毒，使口罩的消毒的质量可以更好。

3、该高效便捷的口罩加工生产用消毒装置，通过固定板、螺纹套、升降螺纹杆、旋转控制把手、旋转轴承和平衡座的设置，使口罩消毒装置在不需要的移动的时候可以放置的更平稳，这样避免了口罩消毒装置在工作的时候出现晃动的情况，而口罩消毒装置在需要移动的时候，可以通过转动旋转控制把手，使升降螺纹杆带动平衡座进行上升，同时使移动滚轮与地面接触，从而可以进行移动。

4、该高效便捷的口罩加工生产用消毒装置，通过加热器和紫外线杀菌灯的设置，使口罩消毒装置的消毒效果可以更好，加热器可以进行高温加热消毒，紫外线杀菌灯可以利用紫外线进行消毒杀菌，这样提高了消毒杀菌的效率。

5、该高效便捷的口罩加工生产用消毒装置，通过隔离网和风机的设置，使口罩消毒装置在消毒的时候，可以使主箱体内部的热量可以被吹动，这样使口罩的消毒效果可以更好，这样加快了口罩消毒的效率。

附图说明

图1为本发明结构示意图；

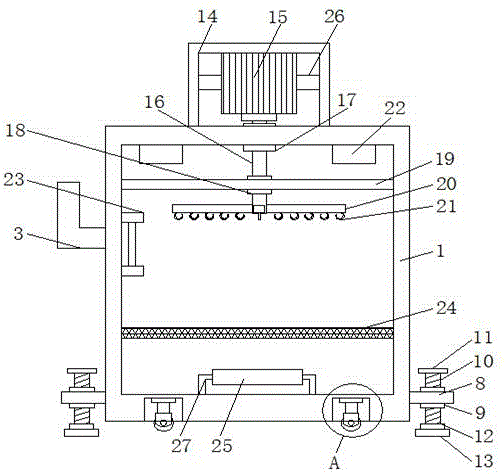

图2为本发明剖面结构示意图；

图3为本发明图2的A处放大结构示意图。

图中：1主箱体、2密封门、3手推把手、4滚轮固定槽、5固定轴承、6旋转轴、7移动滚轮、8固定板、9螺纹套、10升降螺纹杆、11旋转控制把手、12旋转轴承、13平衡座、14电机保护箱、15驱动电机、16旋转杆、17密封轴承、18旋转保护套、19平衡保护杆、20口罩悬挂杆、21口罩悬挂钩、22加热器、23紫外线杀菌灯、24隔离网、25风机、26固定杆、27 L形固定架。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1-3，一种高效便捷的口罩加工生产用消毒装置，包括主箱体（1），主箱体（1）的正面设置有密封门（2），主箱体（1）的一侧固定连接有手推把手（3），主箱体（1）的底部开设有滚轮固定槽（4），滚轮固定槽（4）内壁的顶部固定连接有固定轴承（5），固定轴承（5）的内壁与旋转轴（6）的一端固定连接，旋转轴（6）的另一端与移动滚轮（7）的顶部固定连接，移动滚轮（7）的底部穿过滚轮固定槽（4）并延伸至滚轮固定槽（4）的外部，移动滚轮（7）的数量有四个，且四个移动滚轮（7）分别设置在主箱体（1）底部的四周，通过手推把手（3）、滚轮固定槽（4）、固定轴承（5）、旋转轴（6）和移动滚轮（7）的设置，使口罩消毒装置在使用的时候可以更方便的进行移动，这样解决了现有的口罩消毒装置在移动的时候需要多个人才能搬起才能移动的问题，从而使口罩消毒装置使用的时候更方便。

主箱体（1）位于手推把手（3）下方的一侧固定连接有固定板（8），固定板（8）的上镶嵌有螺纹套（9），螺纹套（9）的内壁与升降螺纹杆（10）的表面螺纹连接，升降螺纹杆（10）的一端穿过螺纹套（9）并与旋转控制把手（11）的底部固定连接，升降螺纹杆（10）的另一端穿过螺纹套（9）并与旋转轴承（12）的内壁固定连接，旋转轴承（12）固定连接在平衡座（13）的顶部，通过固定板（8）、螺纹套（9）、升降螺纹杆（10）、旋转控制把手（11）、旋转轴承（12）和平衡座（13）的设置，使口罩消毒装置在不需要的移动的时候可以放置的更平稳，这样避免了口罩消毒装置在工作的时候出现晃动的情况，而口罩消毒装置在需要移动的时候，可以通过转动旋转控制把手（11），使升降螺纹杆（10）带动平衡座（13）进行上升，同时使移动滚轮（7）与地面接触，从而可以进行移动。

主箱体（1）的顶部固定连接有电机保护箱（14），电机保护箱（14）的内部是由驱动电机（15），驱动电机（15）的表面通过两个固定杆（26）与电机保护箱（14）的内壁固定连接，驱动电机（15）旋转速度为每秒两圈，驱动电机（15）的输出轴与旋转杆（16）的一端固定连接，旋转杆（16）的另一端依次穿过密封轴承（17）和旋转保护套（18）并与延伸至旋转保护套（18）的外部，密封轴承（17）固定连接在主箱体（1）的顶部，旋转保护套（18）镶嵌在平衡保护杆（19）上，平衡保护杆（19）固定连接在主箱体（1）的内壁上，旋转杆（16）穿过旋转保护套（18）的表面固定连接有口罩悬挂杆（20），口罩悬挂杆（20）的数量有四个，且四个口罩悬挂杆（20）对称设置，口罩悬挂杆（20）的底部固定连接有口罩悬挂钩（21），通过驱动电机（15）、旋转杆（16）、密封轴承（17）、口罩悬挂杆（20）和口罩悬挂钩（21）的设置，使口罩在消毒的时候可以被悬挂起来，这样解决了现有的口罩消毒装置在消毒的时候都是将口罩堆积在一起的问题，从而使口罩可以全方位的进行消毒，使口罩的消毒的质量可以更好，主箱体（1）内壁的顶部固定连接有加热器（22），主箱体（1）一侧的内壁上固定连接有紫外线杀菌灯（23），通过加热器（22）和紫外线杀菌灯（23）的设置，使口罩消毒装置的消毒效果可以更好，加热器（22）可以进行高温加热消毒，紫外线杀菌灯（23）可以利用紫外线进行消毒杀菌，这样提高了消毒杀菌的效率，主箱体（1）位于紫外线杀菌灯（23）下方的内壁上固定连接有隔离网（24），主箱体（1）位于隔离网（24）下方内壁的底部固定连接有风机（25），风机（25）的表面通过两个L形固定架（27）与主箱体（1）内壁的底部固定连接，通过隔离网（24）和风机（25）的设置，使口罩消毒装置在消毒的时候，可以使主箱体（1）内部的热量可以被吹动，这样使口罩的消毒效果可以更好，这样加快了口罩消毒的效率。

该文中出现的电器元件均与外界的主控器及220V市电电连接，并且主控器可为计算机等起到控制的常规已知设备。

综上所述，该高效便捷的口罩加工生产用消毒装置，通过手推把手（3）、滚轮固定槽（4）、固定轴承（5）、旋转轴（6）和移动滚轮（7）的设置，使口罩消毒装置在使用的时候可以更方便的进行移动，这样解决了现有的口罩消毒装置在移动的时候需要多个人才能搬起才能移动的问题，从而使口罩消毒装置使用的时候更方便，通过驱动电机（15）、旋转杆（16）、密封轴承（17）、口罩悬挂杆（20）和口罩悬挂钩（21）的设置，使口罩在消毒的时候可以被悬挂起来，这样解决了现有的口罩消毒装置在消毒的时候都是将口罩堆积在一起的问题，从而使口罩可以全方位的进行消毒，使口罩的消毒的质量可以更好，通过固定板（8）、螺纹套（9）、升降螺纹杆（10）、旋转控制把手（11）、旋转轴承（12）和平衡座（13）的设置，使口罩消毒装置在不需要的移动的时候可以放置的更平稳，这样避免了口罩消毒装置在工作的时候出现晃动的情况，而口罩消毒装置在需要移动的时候，可以通过转动旋转控制把手（11），使升降螺纹杆（10）带动平衡座（13）进行上升，同时使移动滚轮（7）与地面接触，从而可以进行移动，通过加热器（22）和紫外线杀菌灯（23）的设置，使口罩消毒装置的消毒效果可以更好，加热器（22）可以进行高温加热消毒，紫外线杀菌灯（23）可以利用紫外线进行消毒杀菌，这样提高了消毒杀菌的效率，通过隔离网（24）和风机（25）的设置，使口罩消毒装置在消毒的时候，可以使主箱体（1）内部的热量可以被吹动，这样使口罩的消毒效果可以更好，这样加快了口罩消毒的效率。

需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。在没有更多限制的情况下，由语句“包括一个……”限定的要素，并不排除在包括所述要素的过程、方法、物品或者设备中还存在另外的相同要素。

尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
