一种用于骨科关节螺钉的消毒盒的制作方法

本发明涉及医疗技术领域，具体为一种用于骨科关节螺钉的消毒盒。

背景技术：

在骨科手术中往往需要用到骨科关节螺钉，在使用前往往需要对螺钉进行消毒，然而，现有的消毒装置通常消毒不彻底，这就对病人的康复带来了很大的麻烦，而大部分的消毒装置往往单纯是用消毒液进行消毒，而不同的消毒液对温度的要求也是不同，现有的装置往往不能控制消毒液的温度，这就对使消毒液的杀菌效果大大降低，而且在消毒后往往不能很快使螺钉烘干，这样就可能导致细菌的滋生。

技术实现要素：

本发明要解决的技术问题是克服现有的缺陷，提供一种用于骨科关节螺钉的消毒盒，结构简单，消毒彻底，能够对在螺钉消毒后对其进行烘干，可以有效解决背景技术中的问题。

为实现上述目的，本发明提供如下技术方案：一种用于骨科关节螺钉的消毒盒，包括盒体，所述盒体包括消毒腔和溶液腔，所述消毒腔设置在溶液腔的上方，所述消毒腔的前侧面设有盖板，所述消毒腔的内部下端设有放置网板，所述放置网板下方的消毒腔的内部左侧面设有出液口，所述放置网板上方的消毒腔的内部左侧面设有紫外线消毒灯，所述放置网板上方的消毒腔的内部右侧面设有喷头，所述消毒腔的内部上表面设有风腔，所述溶液腔内放置有消毒液，所述溶液腔的内部下表面设有微型抽液泵和温度传感器，所述温度传感器设置在微型抽液泵的左侧，所述微型抽液泵出水口通过第一液管与喷头连接，所述微型抽液泵和温度传感器之间的溶液腔的下表面设有加热装置，所述溶液腔的内部右侧面上端设有进液口，所述进液口贯穿并裸露至盒体的右侧面外部，所述盒体的上表面设有热风机和控制器，所述热风机设置在控制器的左侧，所述热风机通过风管与风腔连接，所述盒体的左侧面设有蓄电池和废液瓶，所述废液瓶设置在蓄电池的下方，所述废液瓶通过第二液管与出液口连接，所述紫外线消毒灯、热风机、微型抽液泵和加热装置分别与控制器电连接，所述控制器与蓄电池电连接。

作为本发明的一种优选技术方案，所述风腔的下表面设有风嘴，风嘴的数量为三个，三个风嘴分别与放置网板对应设置。

作为本发明的一种优选技术方案，所述进液口的裸露端设有密封塞，且进液口与盒体之间紧密连接。

作为本发明的一种优选技术方案，所述盖板的表面设有拉手，且盖板与消毒腔的连接处设有密封垫。

作为本发明的一种优选技术方案，所述放置网板的表面设有网孔，且网孔之间均匀排列。

与现有技术相比，本发明的有益效果是：本用于骨科关节螺钉的消毒盒，通过微型抽液泵和喷头的配合设置，可以对螺钉进行有效的消毒，通过加热装置和温度传感器的配合设置，可以使消毒液在特定温度下发挥最好的药效，使消毒更加彻底，设有紫外线消毒灯，可以对螺钉进行再次消毒，使消毒更加彻底，通过热风机、风腔和风嘴的配合设置，可以在螺钉消毒后对其进行烘干，防止滋生细菌。

附图说明

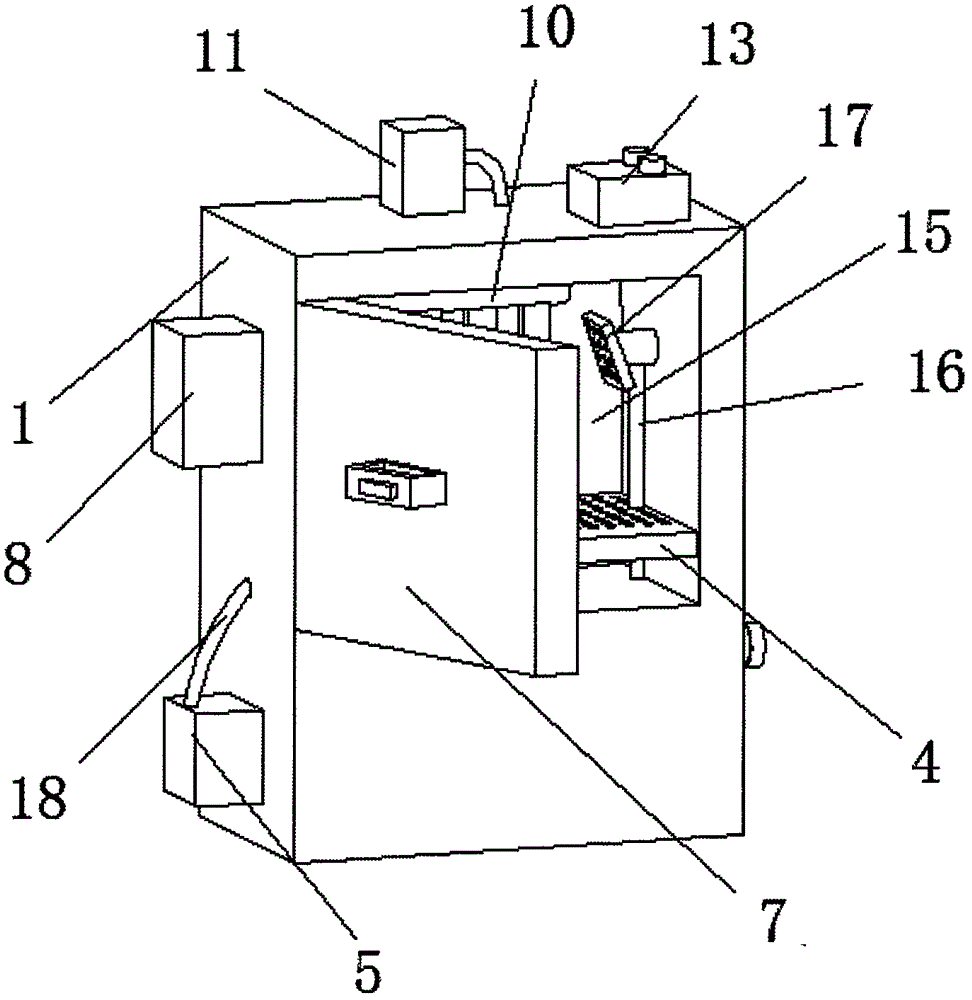

图1为本发明结构示意图；

图2为本发明侧视结构示意图；

图3为本发明截面结构示意图。

图中：1盒体、2密封塞、3进液口、4放置网板、5废液瓶、6出液口、7盖板、8蓄电池、9紫外线消毒灯、10风腔、11热风机、12风管、13控制器、14风嘴、15消毒腔、16第一液管、17喷头、18第二液管、19微型抽液泵、20加热装置、21温度传感器、22溶液腔。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1-3，本发明提供一种技术方案：一种用于骨科关节螺钉的消毒盒，包括盒体1，盒体1包括消毒腔15和溶液腔22，消毒腔15设置在溶液腔22的上方，消毒腔15的前侧面设有盖板7，盖板7的表面设有拉手，且盖板7与消毒腔15的连接处设有密封垫，消毒腔15的内部下端设有放置网板4，放置网板4的表面设有网孔，且网孔之间均匀排列，放置网板4下方的消毒腔15的内部左侧面设有出液口6，放置网板4上方的消毒腔15的内部左侧面设有紫外线消毒灯9，可以对螺钉进行消毒，使消毒更加彻底，放置网板4上方的消毒腔15的内部右侧面设有喷头17，消毒腔15的内部上表面设有风腔10，风腔10的下表面设有风嘴14，风嘴14的数量为三个，三个风嘴14分别与放置网板4对应设置，溶液腔22内放置有消毒液，溶液腔22的内部下表面设有微型抽液泵19和温度传感器21，通过微型抽液泵19和喷头17的配合设置，可以对螺钉进行有效的消毒，温度传感器21设置在微型抽液泵19的左侧，微型抽液泵19出水口通过第一液管16与喷头17连接，微型抽液泵19和温度传感器21之间的溶液腔22的下表面设有加热装置20，通过加热装置20和温度传感器21的配合设置，可以使消毒液在特定温度下发挥最好的药效，使消毒更加彻底，溶液腔22的内部右侧面上端设有进液口3，进液口3的裸露端设有密封塞2，且进液口3与盒体1之间紧密连接，进液口3贯穿并裸露至盒体1的右侧面外部，盒体1的上表面设有热风机11和控制器13，通过热风机11、风腔10和风嘴14的配合设置，可以在螺钉消毒后对其进行烘干，防止滋生细菌，热风机11设置在控制器13的左侧，热风机11通过风管12与风腔10连接，盒体1的左侧面设有蓄电池8和废液瓶5，废液瓶5设置在蓄电池8的下方，废液瓶5通过第二液管18与出液口6连接，紫外线消毒灯9、热风机11、微型抽液泵19和加热装置20分别与控制器13电连接，控制器13与蓄电池8电连接。

在使用时：拉开盖板7，将螺钉放在放置网板4上，控制器13控制紫外线消毒灯9打开对螺钉进行杀菌，控制器13控制加热装置20对消毒液加热，加热装置20采用电热丝加热的方法，当温度传感器21感受到温度达到提前设定的温度值时，温度传感器21将温度达到的信号传给控制器13，控制器13控制微型抽液泵19工作，微型抽液泵19出水口通过第一液管16将消毒液传给喷头17，喷头17对螺钉喷洒消毒液对螺钉进行消毒，当消毒完成后，控制器13控制热风机11工作，通过风腔10和风嘴14对螺钉进行烘干，消毒后的消毒液经出液口6和第二液管18流入废液瓶5内。

本发明通过微型抽液泵19和喷头17的配合设置，可以对螺钉进行有效的消毒，通过加热装置20和温度传感器21的配合设置，可以使消毒液在特定温度下发挥最好的药效，使消毒更加彻底，设有紫外线消毒灯9，可以对螺钉进行再次消毒，使消毒更加彻底，通过热风机11、风腔10和风嘴14的配合设置，可以在螺钉消毒后对其进行烘干，防止滋生细菌。

尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
