一种眼药水辅助器的制作方法

本发明涉及医疗设备技术领域，尤其涉及一种眼药水辅助器。

背景技术：

眼疾患者经常需要往眼睛中滴入眼药水，在眼睛患疾使用眼药水滴入时，由于眼睛会本能的闭眼，为此眼药水会很难及时准确的滴入眼内，特别是儿童难以配合治疗。主要原因是由于在进行滴入眼药时眼睛可以看到眼药瓶，使人的潜意识产生一定的恐惧感。另外人们在滴眼药时经常会出现一点情况，那就是不小心将眼药的滴口处与眼睛接触到一起，一方面会对人的眼睛造成伤害，另一方面人眼睛上的细菌会粘到眼药瓶口，进一步会到达未使用的眼药中，使剩余的眼药受到污染，影响患者的正常治疗。

技术实现要素：

本发明的目的是提供一种眼药水辅助器，通过将眼药瓶直接插入到眼药水辅助器中，将眼药水辅助器直接与眼睛周边皮肤接触，使眼药可以更好的滴入到眼睛中，并且眼睛不会与眼药瓶直接接触，由于眼药水辅助器的存在，在进行眼药滴入时眼睛也不会本能的闭眼，使滴入操作更方便，眼药水辅助器经常人体工程学设计，与眼睛周围皮肤接触时更加舒适。眼药水辅助器还通过设置便捷的标识来提醒患者正确的滴入时间和用量，使患者在使用时更加方便。

本发明的技术方案如下：

一种眼药水辅助器，其特征在于：包括圆柱形主体结构，所述主体结构的外部设有第一固定标识圈，所述第一固定标识圈内侧设有第一可旋转标识圈，所述第一固定标识圈上设有正方形开口，所述第一固定标识圈上的正方形开口可以看到所述第一可旋转标识圈，所述主体结构下端设有软性材料制成的弧形眼部放置结构，所述眼部放置结构根据人体工程学设计，所述眼部放置结构的边缘上设有圆柱形防护圈，所述防护圈的一边形成第一圆弧角，所述防护圈的另一边形成第二圆弧角，所述第一圆弧角的位置高于所述第二圆弧角，所述主体结构上方设有一体成型的锥形连接部，所述连接部的上端设有一体成型的圆柱形手持端，所述手持端的外圆柱面上设有第二固定标识圈，所述第二固定标识圈上设有正方形开口，所述第二固定标识圈的内部设有第二可旋转标识圈，通过所述第二固定标识圈上的正方形开口可以看到所述第二可旋转标识圈，所述手持端顶部中心位置设有圆柱形眼药放置口，所述眼药放置口边缘部位设有连接倒角。

进一步的，所述第一可旋转标识圈和所述第二可旋转标识圈需要施加一定的力才可使其旋转。

进一步的，所述第一固定标识圈的高度与所述第二固定标识圈的高度相同，并且所述第一固定标识圈上的正方形开口和所述第二固定标识圈上设有正方形开口尺寸完全相同。

进一步的，所述第一固定标识圈上设有文字标识，所述第一固定标识圈上的正方形开口位于所述文字标识之间。

进一步的，所述第二固定标识圈上设有文字标识，所述第二固定标识圈上设有正方形开口位于所述文字标识左侧。

本发明的有益效果：

本发明使眼药滴入眼睛时更加方便，并且能够给患者提供更加直接的使用标识，采用人体工程学设计也使患者在使用时更加舒适。

附图说明

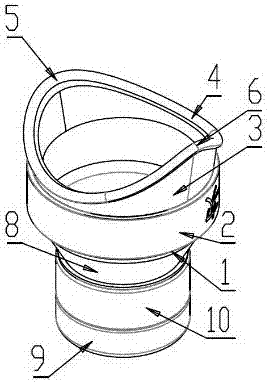

图1为本发明的立体结构示意图；

图2为本发明第二方向的立体结构示意图；

图3为本发明的正面示意图；

图4为本发明的侧面示意图；

图中：1、主体结构，2、第一固定标识圈，3、眼部放置结构，4、防护圈，5、第一圆弧角，6、第二圆弧角，7、第一可旋转标识圈，8、连接部，9、手持端，10、第二固定标识圈，11、第二可旋转标识圈，12、连接倒角，13、眼药放置口。

具体实施方式

如图1至图4所示，一种眼药水辅助器，在使用时将眼药瓶直接插入到眼药水辅助器中，将眼药水辅助器直接与眼睛周边皮肤接触，使眼药可以更好的滴入到眼睛中，在整个过程中眼睛不会与眼药瓶直接接触。由于眼药水辅助器的存在，在进行眼药滴入时眼睛也不会本能的闭眼，使滴入操作更方便。眼药水辅助器经常人体工程学设计，与眼睛周围皮肤接触时更加舒适。眼药水辅助器还通过设置便捷的标识来提醒患者正确的滴入时间和用量，使患者在使用时更加方便。眼药水辅助器包括圆柱形主体结构1，它可以采用硬质塑料材质也可以选用其它常用的材质。所述主体结构1的外部设有第一固定标识圈2，所述第一固定标识圈2内侧设有第一可旋转标识圈7，所述第一固定标识圈2上设有正方形开口，所述第一固定标识圈2上的正方形开口可以看到所述第一可旋转标识圈7，通过第一可旋转标识圈7与第一固定标识圈2配合使用，可以更加清楚直观的告诉患者如何正确滴入眼药。所述主体结构1下端设有软性材料制成的弧形眼部放置结构3，所述眼部放置结构3根据人体工程学设计，在使用时可以给患者提供更舒适的感觉。所述眼部放置结构3的边缘上设有圆柱形防护圈4，它与皮肤直接接触，使用时更舒适。所述防护圈4的一边形成第一圆弧角5，所述防护圈4的另一边形成第二圆弧角6，所述第一圆弧角5的位置高于所述第二圆弧角6，在使用时将第二圆弧角6往鼻梁方向，而将第一圆弧角5向耳朵的方向，从这个方向来放入眼睛上，可以使患者在使用时具有更好舒适度。所述主体结构1上方设有一体成型的锥形连接部8，所述连接部8的上端设有一体成型的圆柱形手持端9，它们与主体结构一体成型，在使用时可以确保眼药瓶不会与眼睛直接接触，使用时更安全。所述手持端9的外圆柱面上设有第二固定标识圈10，所述第二固定标识圈10上设有正方形开口，所述第二固定标识圈10的内部设有第二可旋转标识圈11，通过所述第二固定标识圈10上的正方形开口可以看到所述第二可旋转标识圈11，第二可旋转标识圈11配合第二固定标识圈10使用，可以告诉患者如何正确使用眼药。所述手持端9顶部中心位置设有圆柱形眼药放置口13，使用时将眼药瓶放入眼药放置口13中来进行滴眼药操作。所述眼药放置口13边缘部位设有连接倒角12，它可以与眼药瓶更紧密的接触在一起，使滴入过程更稳定，不容易发生晃动。

作为优选，所述第一可旋转标识圈7和所述第二可旋转标识圈11需要施加一定的力才可使其旋转，这样可以防止第一可旋转标识圈7和所述第二可旋转标识圈11非人为了自然转动，使患者可以知道准确的信息。

作为优选，所述第一固定标识圈2的高度与所述第二固定标识圈10的高度相同，在生产时更方便，相对成本更划算。并且所述第一固定标识圈2上的正方形开口和所述第二固定标识圈10上设有正方形开口尺寸完全相同，使患者观察信息时更直观更凸出。

作为优选，所述第一固定标识圈2上设有文字标识，所述第一固定标识圈2上的正方形开口位于所述文字标识之间。例如在第一固定标识圈2上设置“每小时一次”的字样，将第一固定标识圈2上的正方形开口设置在“每”与“小”字之间，而第一可旋转标识上均匀的设有1至12的数字标识，医护人员根据患者的实际情况将对应的数字转动到第一固定标识圈2上的正方形开口处，使患者可以很直观的了解如何正确使用眼药。

作为优选，所述第二固定标识圈10上设有文字标识，所述第二固定标识圈10上设有正方形开口位于所述文字标识左侧。例如在第二固定标识圈10上设置“眼”字，在第二可旋转标识圈11上设置“单、双”二字，医护人员根据患者的实际情况将对应的数字转动到第二固定标识圈10上设有正方形开口处，使患者可以更直观的了解如何正确使用眼药。

以上所述是本发明的优选实施方式，应当指出，对于本技术领域的普通技术人员来说，在不脱离本发明所述原理的前提下，还可以作出若干改进或替换，这些改进或替换也应视为本发明的保护范围。
