可折叠式医用便盆的制作方法

本实用新型属于医疗器械，更具体地讲，涉及一种可折叠式医用便盆。

背景技术：

排便是人类的基本生理需求之一。对于卧床患者而言，便盆是解决其床上大小便的重要器具，其目的是及时收集患者的大小便。合适的便盆不仅在使用时可以保持床单的干燥和清洁，且能帮助医护人员及时观察患者大小便的颜色和性状，同时在使用时能够让护理人员节省力气，并且让患者臀部皮肤免受压疮风险。对于重症患者、失禁患者或长期卧床患者而言，床单潮湿、肛周/会阴部位皮肤受到排泄物污染、放置/收回便盆时用力不当会降低患者的舒适度，增加患者皮肤受损的可能性，从而影响患者的满意度。一旦因使用便盆不当而导致患者发生压疮将不同程度影响患者的生活和生存质量，增加患者的治疗费用。因此，护理人员在临床工作中选择一款合适的便盆非常重要。

目前在临床工作中，多采用由聚乙烯或聚丙烯制成的塑料便盆，分上下两个部分，呈上部较宽下部较窄的喇叭形。虽然塑料便盆价格低廉，携带方便，但在使用时却存在诸多不便：对于重症或肥胖患者而言，至少需要两人合作才能将便盆放置在患者臀下位置，增加了护理人员的工作负担；对于体型偏瘦，骨骼突出的患者，又容易导致患者臀部皮肤压疮的发生，增加患者痛苦；此外，由于患者在床上大小便时改变了正常的排便体位，容易将排泄物沾染在便盆边缘，在取出便盆时造成患者皮肤、床单的污染。

也有报道介绍了气垫式便盆或利用游泳圈制作的简易便盆，但此类“甜甜圈”似的产品已被国际压疮预防与治疗指南禁用，充气不足无法达到减缓压力的作用，充气过度又会影响局部组织的血液循环，导致气圈性压疮的发生。对于肥胖患者，此类产品同样没有达到节力的作用，在充气或者放置过程中均增加了护理人员的工作量。其他的多功能护理床，如电动多功能床、大小便多功能病床等，虽然能够轻松解决患者的排便问题甚至排便后的清洁问题，但一方面价格昂贵，推广性低；另一方面，无法配套使用减压床垫，对于重症患者、肥胖患者或者长期卧床的患者而言，不利于患者的压疮预防与管理。

技术实现要素：

本实用新型的目的在于提供一种坐圈运动方向为竖直上下，对患者姿态和位置影响更小，易被护理人员和患者接受的可折叠式医用便盆。

为实现以上目的，本实用新型公开以下技术方案：可折叠式医用便盆，其特征在于，包括坐圈、驱动杆、支撑杆组件、底座、手柄和便盆，所述手柄与驱动杆连接，所述驱动杆与底座铰接，所述支撑杆组件与驱动杆刚性连接，并跟随驱动杆转动，所述支撑杆组件包括至少两个支撑杆组，所述支撑杆组包括两个可伸缩的X型支撑架和一个横杆，支撑架上端两个支点一个与坐圈铰接，另一个与坐圈滚动连接，相对应的，支撑架下端两个支点一个与底座铰接，另一个与底座滚动连接，通过横杆将两个支撑架铰接，形成同步运动。

作为一个优选方案，还包括放置于便盆内的一次性塑料袋。

本实用新型的优点在于：(1)采用双平行四边形支撑杆结构，强度和稳定性更高；(2)坐圈运动方向为竖直上下，对患者姿态和位置的影响更小，易被护理人员和患者接受；(3)操作方便，便盆不直接和患者接触，患者排泄物不会污染被单；(4)可进行折叠，减少收纳空间，可推广性较强。

附图说明

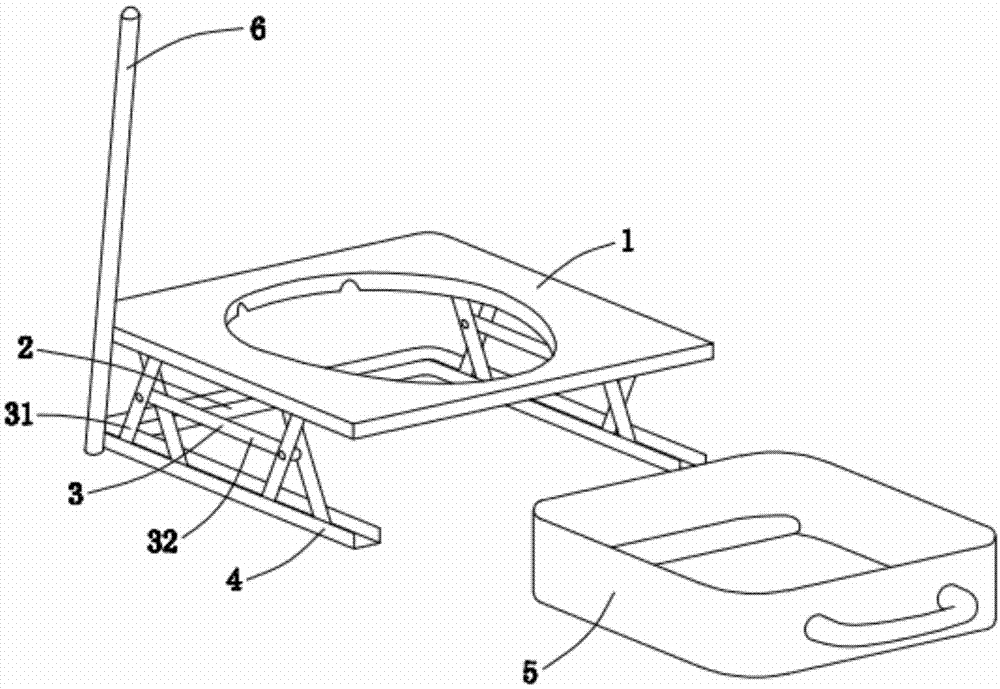

图1为可折叠式医用便盆的结构示意图。

图2为支撑杆组件的结构原理图。

图中标号为：

1——坐圈；2——驱动杆；3——支撑杆组件；4——底座；5——便盆；6——手柄；31——X型支撑架；32——横杆。

具体实施方式

下面结合具体实施例，进一步阐述本实用新型。下述实施例中所使用的实验方法如无特殊说明，均为常规方法。下述实施例中所用的材料、试剂等，如无特殊说明，均可从商业途径得到。应理解，这些实施例仅用于说明本实用新型而不用于限制本实用新型的范围。

实施例

请参见图1，可折叠式医用便盆包括坐圈1、驱动杆2、支撑杆组件3、底座4、手柄6和便盆5，所述手柄6与驱动杆2连接，所述驱动杆2与底座4铰接，所述支撑杆组件3与驱动杆2刚性连接，并跟随驱动杆2转动，所述支撑杆组件3包括至少两个支撑杆组，所述支撑杆组包括两个可伸缩的X型支撑架31和一个横杆32，支撑架31上端两个支点一个与坐圈1铰接，另一个与坐圈1滚动连接，相对应的，支撑架31下端两个支点一个与底座4铰接，另一个与底座4滚动连接，通过横杆32将两个支撑架31铰接，形成同步运动。

坐圈1类似马桶垫圈，是病人臀部的接触面和支撑部件。手柄6呈长管状，套在驱动杆2一端，医护人员用来上抬打开或者下压收起可折叠式便盆的部位。驱动杆2用来传递起升力，驱动左右两侧的支撑杆组件3动作，以抬升或降低坐圈1。支撑杆组件3为受力支撑部位，采用平行四边形运动轨迹，将驱动杆2的旋转起升力转化为直线起升力，用来打开或者收起可折叠式便盆。底座4与床接触，用来支撑整个便盆框架。便盆5用于装载病人排泄物的容器，一次性塑料袋放置于便盆5内，用来包裹病人排泄物。

使用时，使该可折叠式医用便盆的支撑杆在收起状态，轻轻的移入患者的臀部下方，管状手柄套入驱动杆一端；人力扳动手柄悬空一端绕着驱动杆转动，使支撑杆组件沿平行四边形轨迹运动，逐步支撑坐圈抬升；手柄转动至最大位置，此时支撑杆组件打开至最大角度，坐圈抬升至最大高度；给便盆套上专用一次性塑料袋，然后将便盆放入可折叠式医用便盆的坐圈下方；使用完毕后移走便盆，收缩袋口，取下塑料袋；摇下手柄，使支撑杆回复至收起状态，移走该可折叠式医用便盆。

以上所述仅是本实用新型的优选实施方式，应当指出，对于本技术领域的普通技术人员，在不脱离本实用新型原理的前提下，还可以做出若干改进和润饰，这些改进和润饰也应视为本实用新型的保护范围。
