一种关节镜下关节腔内简易测量尺的制作方法

本实用新型涉及医疗器械领域，尤其涉及一种关节镜下关节腔内简易测量尺。

背景技术：

随着内镜技术在我国逐渐普及，关节镜手术已成为骨关节外科常规诊疗手段。关节镜手术中经常需要测量两点间距离，如肩袖撕裂宽度、半月板宽度、交叉韧带附着点与周边结构距离等等。因此，需要关节镜测量尺的应用越来越广泛。

但是目前的关节镜测量尺都没有一个很好的容纳保护装置，关节镜测量尺在不使用的时候，容易被人们不小心折断损坏，从而影响人们的正常使用。

技术实现要素：

本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种关节镜下关节腔内简易测量尺。

为了实现上述目的，本实用新型采用了如下技术方案：

一种关节镜下关节腔内简易测量尺，包括手柄，所述手柄上开设有容纳腔，所述容纳腔内活动安装有刻度尺，且刻度尺的一端活动延伸至手柄一端的外部，位于容纳腔内的手柄一端固定安装有活动块，所述活动块竖直设置，所述活动块的底端固定焊接有滑动块，且活动块通过滑动块滑动安装于容纳腔的底部内壁上，所述活动块上开设有安装孔，安装孔内固定套接有螺杆套筒，所述螺杆套筒内转动套设有螺杆，且螺杆与螺杆套筒传动连接，所述螺杆的两端均延伸至螺杆套筒的外部，所述容纳腔远离刻度尺的一侧内壁上固定安装有步进电机，且螺杆的一端与步进电机的输出轴固定连接，所述螺杆的另一端转动安装于容纳腔远离步进电机的一侧内壁上，所述手柄远离刻度尺的一端上设有控制开关，且控制开关与步进电机电性连接。

优选的，所述螺杆上设有外螺纹，所述螺杆套筒的内壁上设有内螺纹，且螺杆上的外螺纹与螺杆套筒内壁上的内螺纹螺纹连接。

优选的，所述容纳腔的底部内壁上开设有第一安装槽，第一安装槽内固定安装有滑轨，且滑动块滑动安装于滑轨上。

优选的，所述容纳腔远离步进电机的一侧内壁上开设有第二安装槽，第二安装槽内固定安装有轴承座，且螺杆远离步进电机的一端转动安装于轴承座上。

优选的，所述轴承座的上方设有开设在容纳腔一侧内壁上的通孔，且刻度尺活动贯穿通孔并延伸至通孔的外部。

优选的，所述控制开关的上方设有开设在手柄一端上的第三安装槽，第三安装槽内活动安装有蓄电池，所述蓄电池与步进电机相适配。

与现有技术相比，本实用新型的有益效果是：

本实用新型中，通过在手柄上设置容纳腔，当刻度尺在不需要使用的时候，可以把刻度尺收纳在容纳腔内，这样可以对刻度尺进行保护，避免刻度尺被人们不小心折断，当需要使用的时候又可以方便的把刻度尺从容纳腔内移动出来，因此，本实用新型结构简单，不仅使用方便，而且能够有效的对刻度尺进保护，有利于延长刻度尺的使用寿命，满足了人们的使用需求。

附图说明

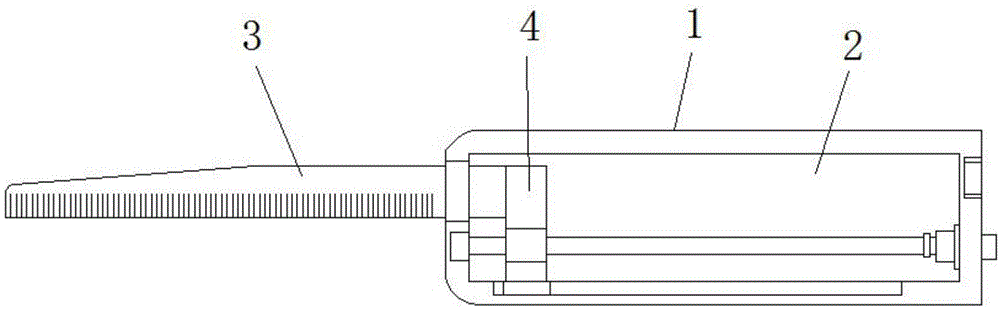

图1为本实用新型提出的一种关节镜下关节腔内简易测量尺的结构示意图；

图2为本实用新型提出的一种关节镜下关节腔内简易测量尺局部细节放大的结构示意图。

图中：1手柄、2容纳腔、3刻度尺、4活动块、5螺杆套筒、6螺杆、7步进电机、8控制开关、9蓄电池、10轴承座、11通孔、12滑动块、13滑轨。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

参照图1-2，一种关节镜下关节腔内简易测量尺，包括手柄1，手柄1上开设有容纳腔2，容纳腔2内活动安装有刻度尺3，且刻度尺3的一端活动延伸至手柄1一端的外部，位于容纳腔2内的手柄1一端固定安装有活动块4，活动块4竖直设置，活动块4的底端固定焊接有滑动块12，且活动块4通过滑动块12滑动安装于容纳腔2的底部内壁上，活动块4上开设有安装孔，安装孔内固定套接有螺杆套筒5，螺杆套筒5内转动套设有螺杆6，且螺杆6与螺杆套筒5传动连接，螺杆6的两端均延伸至螺杆套筒5的外部，容纳腔2远离刻度尺3的一侧内壁上固定安装有步进电机7，且螺杆6的一端与步进电机7的输出轴固定连接，螺杆6的另一端转动安装于容纳腔2远离步进电机7的一侧内壁上，手柄1远离刻度尺3的一端上设有控制开关8，且控制开关8与步进电机7电性连接，本实用新型结构简单，不仅使用方便，而且能够有效的对刻度尺3进保护，有利于延长刻度尺3的使用寿命，满足了人们的使用需求。

螺杆6上设有外螺纹，螺杆套筒5的内壁上设有内螺纹，且螺杆6上的外螺纹与螺杆套筒5内壁上的内螺纹螺纹连接，容纳腔2的底部内壁上开设有第一安装槽，第一安装槽内固定安装有滑轨13，且滑动块12滑动安装于滑轨13上，容纳腔2远离步进电机7的一侧内壁上开设有第二安装槽，第二安装槽内固定安装有轴承座10，且螺杆6远离步进电机7的一端转动安装于轴承座10上，轴承座10的上方设有开设在容纳腔2一侧内壁上的通孔11，且刻度尺3活动贯穿通孔11并延伸至通孔11的外部，控制开关8的上方设有开设在手柄1一端上的第三安装槽，第三安装槽内活动安装有蓄电池9，蓄电池9与步进电机7相适配，本实用新型结构简单，不仅使用方便，而且能够有效的对刻度尺3进保护，有利于延长刻度尺3的使用寿命，满足了人们的使用需求。

本实用新型中，通过在手柄1上设置容纳腔2，当刻度尺3在不需要使用的时候，可以把刻度尺3收纳在容纳腔2内，这样可以对刻度尺3进行保护，避免刻度尺3被人们不小心折断，当需要使用的时候又可以方便的把刻度尺3从容纳腔2内移动出来，其需要使用时的操作如下：通过控制开关8控制步进电机7工作，步进电机7带动螺杆6转动，同时利用螺杆6与螺杆套筒5传动配合，使得活动块4在容纳腔2内移动，活动块4移动时又带动刻度尺3从容纳腔2内向外，最终就可以把刻度尺3移动出来，以便人们使用，结构简单，操作方便，满足了人们的使用需求。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
