一种多功能自调加固式腹带的制作方法

本实用新型涉及医疗护理辅助用具，特别是一种多功能自调加固式腹带，适用于患者的腹部切口恢复康复治疗。

背景技术：

目前，临床医学上常用的腹带有助于腹部切口患者，尤其是剖腹生产的产妇患者，在术后进行保护和恢复切口康复治疗，常规腹带由于具有降低切口的张力、减轻患者的疼痛和促进刀口的愈合等作用，已经长期应用于临床医学上。但是其作用比较单一，患者在使用中容易移动引起沙袋位移，这也影响了其压迫刀口止血的作用。本申请所以需要一种将常规腹带的作用保留，并具有多种功能的腹带。本发明人在专利公告号为CN204766151U的专利文献公开了一种多功能腹带，其通过在腹带上设置腹部外侧段、腰部段、腹部内侧段，各段通过弹性连接件连接，并在腰部段设置马蹄形记忆棉圈,在腹部外侧段外侧设有两个用于放置沙袋的放置袋组件，以及设置有固定引流管贴，缓解患者腰部的疼痛， 少腹带移位，以及起到固定引流管的作用。但是，该多功能腹带对腹部收紧及保护切口的效果不佳，不够稳固，而且采用沙袋装置给患者和护理工作带来不便，不易调节对切口的压力，本实用新型是在上述专利文献技术方案的基础上做出的改进。

技术实现要素：

本实用新型的目的是提供一种多功能自调加固式腹带，解决了现有腹带使用不便、稳固性差以及对患者腹部切口施加压力不易调节的问题，其增加了腹带对收紧腹部的稳固性、方便调节对患者腹部切口施加压力，易于患者和护理人员操作。

本实用新型所采用的技术方案是：该多功能自调加固式腹带包括腹部外侧段、腰部段和腹部内侧段，腰部段的两端分别通过弹性连接段与腹部外侧段和腹部内侧段连接，其特征在于：在腹部内侧段设置有多个相互连通并列排布的块状气囊，腹部外侧段设置有用于与块状气囊外侧连接的粘接扣，腰部段设置有由中部分别向腹部外侧段和腹部内侧段延伸的三条横向对称的弹性固定带，在腰部段还设置有充气垫，充气垫通过导气软管与块状气囊连通，在腹部外侧段设置有导气软管锁扣。

所述多个块状气囊为三组矩形块气囊，在腹部内侧段的块状气囊间隔处设置有多个换气孔。

所述腹部外侧段外侧设置有引流管固定贴。

本实用新型具有的有益效果是：由于本实用新型采用在腹部内侧段设置有多个相互连通并列排布的块状气囊，并且通过导气软管与腰部的充气垫连通，这样可以通过患者腰背部挤压充气垫，使充气垫内气体通过导气软管压入并充满块状气囊，锁紧导气软管后，充满气体的块状气囊能够形成对对应腹部切口处的压力，通过与弹性固定带的配合使用，起到减轻刀口的张力作用，并且块状气囊不会发生移位，便于患者和护理人员调解块状气囊的弹性和硬度，同时充气垫起到了缓解患者腰背部的压力，增加了舒适度，因此该腹带增加了腹带对收紧腹部的稳固性、方便调节对患者腹部切口施加压力，易于患者和护理人员操作。

附图说明

以下结合附图对本实用新型作进一步描述。

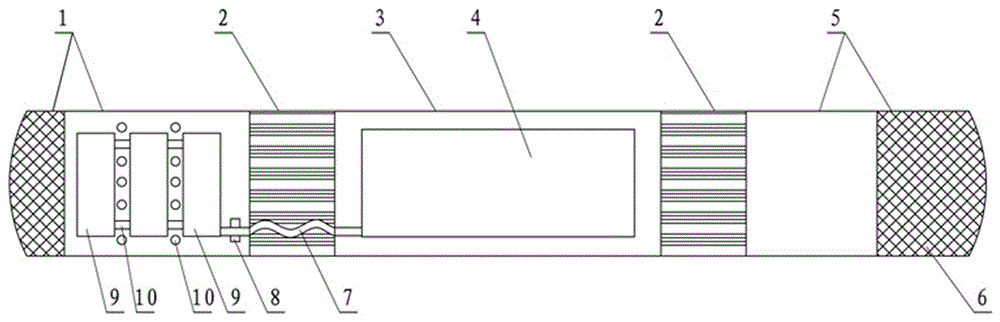

图1是本实用新型的结构示意图。

图2是本实用新型的弹性固定带结构示意图。

图3是本实用新型使用状态的横向剖视图。

图中序号说明：1为腹部内侧段、2为弹性连接段、3为腰部段、4为充气垫、5为腹部外侧段、6为粘接扣、7为导气软管、8为导气软管锁扣、 9为块状气囊、10为换气孔、11为气囊通道、 12为弹性固定带。

具体实施方式

根据图1至3详细说明本实用新型的具体结构，如图1至3所示，一种多功能自调加固式腹带，其包括腹部外侧段5、腰部段3和腹部内侧段1，腰部段3的两端分别通过弹性连接段2与腹部外侧段5和腹部内侧段1连接，上述腹带各段可采用弹性布制成，在使用状态是腹部外侧段5通过设置的尼龙粘接扣与腹部内侧段1粘接，在腹部内侧段设置有多个相互连通并列排布的块状气囊9，腹部外侧段5设置有用于与块状气囊外侧连接的粘接扣6，可以采用尼龙粘接扣粘接和打开的方式，腰部段3设置有由中部分别向腹部外侧段和腹部内侧段延伸的三条横向对称的弹性固定带12，该弹性固定带的弹性强度大于弹性连接段的弹性强度，在腰部段还设置有充气垫4，充气垫通过导气软管7与块状气囊9连通，在腹部外侧段设置有导气软管锁扣8。当气软管锁扣打开时，导气软管处于导通状态；当气软管锁扣关闭时，导气软管处于封闭状态。

作用进一步改进，可以将多个块状气囊设置为三组矩形块气囊，方便调节与患者刀口部对应的位置；在腹部内侧段的块状气囊间隔处设置有多个换气孔，能够使该腰带的内外侧空气流通，避免患者腰部闷热不透气。在腹部外侧段外侧设置有引流管固定贴，方便挂接引流管袋。

可以理解的是，以上关于本实用新型的具体描述，仅用于说明本实用新型而并非受限于本实用新型实施例所描述的技术方案，本领域的普通技术人员应当理解，仍然可以对本实用新型进行修改或等同替换，以达到相同的技术效果；只要满足使用需要，都在本实用新型的保护范围之内。
