一种直线切割缝合器的制作方法

本实用新型涉及医疗器械领域，更具体地说，涉及一种直线切割缝合器。

背景技术：

目前直线型切割缝合器广泛应用于外科手术中，集切割与缝合的功能于一体，在进行伤口缝合的同时能够将多余的组织切除。现有技术中，直线型切割缝合器的切割刀受推钮控制而移动。

但是现有的直线切割缝合器的外壳没有防滑措施，而且推块也没有设置防滑凸起，在操作时容易发生打滑现象。而且推块缺乏锁定措施，医生在进行手术时，如果准备不足意外推动推块，容易造成切割缝合失败，发生医疗事故，因此，需要对现有技术进行改进。

技术实现要素：

1.要解决的技术问题

针对现有技术中存在的问题，本实用新型的目的在于提供一种直线切割缝合器，它在外壳的表面粘贴防滑垫，使得医生在使用时，不易出现打滑现象，通过在推块表面设计条状凸起，避免推动推块时发生打滑，且通过在外壳安装限位钉，以及卡销和卡槽的配合，方便对推块进行锁定，避免准备不足时，推块意外滑动，造成切割缝合失败。

2.技术方案

为解决上述问题，本实用新型采用如下的技术方案。

一种直线切割缝合器，包括第一外壳，所述第一外壳内设置有钉座，所述第一外壳的外表面粘贴有第一防滑垫，所述第一外壳的左侧安装有第二外壳，所述第一外壳和第二外壳均由pvc塑料制成，且第一外壳和第二外壳的表面都设置有阻挡凸起，且凸起表面圆滑过渡，所述第二外壳的外表面粘贴有第二防滑垫，所述第一外壳设置有第二导向槽，所述第二外壳设置有第一导向槽，所述第一导向槽和第二导向槽内滑动连接有推块，所述推块的表面固定连接有定位轴，所述定位轴的外侧转动套接有卡销，所述第二外壳内设置有钉砧，它在外壳的表面粘贴防滑垫，使得医生在使用时，不易出现打滑现象，通过在推块表面设计条状凸起，避免推动推块时发生打滑，且通过在外壳安装限位钉，以及卡销和卡槽的配合，方便对推块进行锁定，避免准备不足时，推块意外滑动，造成切割缝合失败，所述第一防滑垫和第二防滑垫均由橡胶制成，第一防滑垫和第二防滑垫的表面呈波浪状，通过第一防滑垫和第二防滑垫的设计，可以使得医生握住切割缝合器时不易发生打滑现象。

进一步的，所述推块的表面设置有条状凸起，且条状凸起之间连续延伸，通过在推块的表面设置条状凸起，使得推动推块时，避免手指与推块发生打滑，造成操作失误。

进一步的，所述第一外壳通过螺纹连接有限位钉，所述限位钉与推块接触，限位钉可以对推块进行限位。

进一步的，所述定位轴的外侧套接有扭簧，所述扭簧的左端与推块固定连接，所述扭簧的右端与卡销固定连接，扭簧具有扭力作用，可以使得卡销的上端卡紧卡槽。

进一步的，所述第一外壳设置有卡槽，所述卡槽为方形凹槽，所述卡槽内卡接有卡销，通过卡槽和卡销的配合，可以防止推块向上移动，通过和限位钉的配合，可以对推块进行锁定，避免准备不足时推块意外移动，造成手术失败。

进一步的，所述第一外壳的上端通过固定轴转动连接有第二外壳的上端。

3.有益效果

相比于现有技术，本实用新型的优点在于：

(1)本方案在外壳的表面粘贴防滑垫，使得医生在使用时，不易出现打滑现象，通过在推块表面设计条状凸起，避免推动推块时发生打滑，且通过在外壳安装限位钉，以及卡销和卡槽的配合，方便对推块进行锁定，避免准备不足时，推块意外滑动，造成切割缝合失败。

(2)第一防滑垫和第二防滑垫均由橡胶制成，第一防滑垫和第二防滑垫的表面呈波浪状，通过第一防滑垫和第二防滑垫的设计，可以使得医生握住切割缝合器时不易发生打滑现象。

(3)推块的表面设置有条状凸起，且条状凸起之间连续延伸，第一外壳通过螺纹连接有限位钉，限位钉与推块接触，通过在推块的表面设置条状凸起，使得推动推块时，避免手指与推块发生打滑，造成操作失误，限位钉可以对推块进行限位。

(4)定位轴的外侧套接有扭簧，扭簧的左端与推块固定连接，扭簧的右端与卡销固定连接，扭簧具有扭力作用，可以使得卡销的上端卡紧卡槽。

(5)第一外壳设置有卡槽，卡槽为方形凹槽，卡槽内卡接有卡销，通过卡槽和卡销的配合，可以防止推块向上移动，通过和限位钉的配合，可以对推块进行锁定，避免准备不足时推块意外移动，造成手术失败。

附图说明

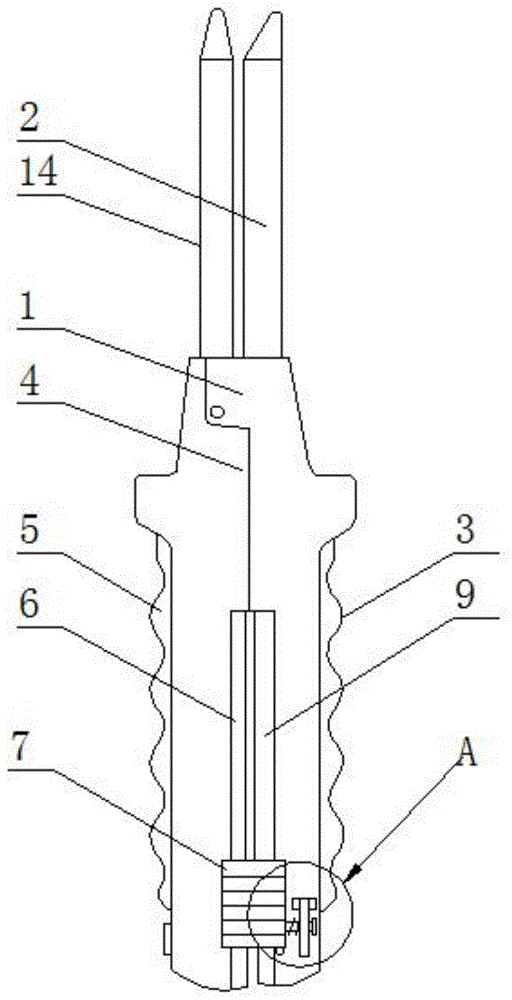

图1为本实用新型的整体结构示意图；

图2为本实用新型的a处放大图；

图3为本实用新型的推块侧视图。

图中标号说明：

1第一外壳、2钉座、3第一防滑垫、4第二外壳、5第二防滑垫、6第一导向槽、7推块、8限位钉、9第二导向槽、10定位轴、11扭簧、12卡销、13卡槽、14钉砧。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述；显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例，基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

在本实用新型的描述中，需要说明的是，术语“上”、“下”、“内”、“外”、“顶/底端”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，术语“第一”、“第二”仅用于描述目的，而不能理解为指示或暗示相对重要性。

在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“设置有”、“套设/接”、“连接”等，应做广义理解，例如“连接”，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。

实施例1：

请参阅图1-3，一种直线切割缝合器，包括第一外壳1，请参阅图1-3，第一外壳1内设置有钉座2，第一外壳1的外表面粘贴有第一防滑垫3，第一外壳1的左侧安装有第二外壳4，第一外壳1的上端通过固定轴转动连接有第二外壳4的上端，钉砧14以固定轴为支点，产生杠杆效应，使钉砧14的前端与钉座2夹紧，完成切割与缝合的手术过程，第一外壳1和第二外壳4均由pvc塑料制成，且第一外壳1和第二外壳4的表面都设置有阻挡凸起，且凸起表面圆滑过渡，第二外壳4的外表面粘贴有第二防滑垫5，第一外壳1设置有第二导向槽9，第二外壳4设置有第一导向槽6，第一导向槽6和第二导向槽9内滑动连接有推块7，推块7的表面固定连接有定位轴10，定位轴10的外侧转动套接有卡销12，第二外壳4内设置有钉砧14。

请参阅图1和图3，第一防滑垫3和第二防滑垫5均由橡胶制成，第一防滑垫3和第二防滑垫5的表面呈波浪状，通过第一防滑垫3和第二防滑垫5的设计，可以使得医生握住切割缝合器时不易发生打滑现象，推块7的表面设置有条状凸起，且条状凸起之间连续延伸，第一外壳1通过螺纹连接有限位钉8，限位钉8与推块7接触，通过在推块7的表面设置条状凸起，使得推动推块7时，避免手指与推块7发生打滑，造成操作失误，限位钉8可以对推块7进行限位。

请参阅图2，定位轴10的外侧套接有扭簧11，扭簧11的左端与推块7固定连接，扭簧11的右端与卡销12固定连接，扭簧11具有扭力作用，可以使得卡销12的上端卡紧卡槽13，第一外壳1设置有卡槽13，卡槽13为方形凹槽，卡槽13内卡接有卡销12，通过卡槽13和卡销12的配合，可以防止推块7向上移动，通过和限位钉8的配合，可以对推块7进行锁定，避免准备不足时推块7意外移动，造成手术失败。

当医生需要使用该直线切割缝合器时，手握住第一外壳1和第二外壳4表面的第一防滑垫3和第二防滑垫5，由于第一防滑垫3和第二防滑垫5设计有波浪状凸起，避免医生手部发生打滑现象，而且在推块7的表面设计条状凸起，使得医生推动推块7时，避免发生打滑，导致推块7操作失误，且通过在第一外壳1安装限位钉8，以及卡销12和卡槽13的配合，方便对推块7进行锁定，避免准备不足时，推块7意外滑动，造成切割缝合失败，当准备充足后，按压卡销12的下端，卡销12绕定位轴10转动，卡销12的上端发生偏转，离开第一外壳1的卡槽13，即可解除对推块7的锁定，即可进行手术。

以上所述，仅为本实用新型较佳的具体实施方式；但本实用新型的保护范围并不局限于此。任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其改进构思加以等同替换或改变，都应涵盖在本实用新型的保护范围内。
