一种防刺伤便携式利器盒的制作方法

本实用新型涉及医疗器械领域，特别涉及一种防刺伤便携式利器盒。

背景技术：

利器盒是医用收纳盒，用于收集注射器、小玻璃制品、刀片、缝合针等锐器。在医护人员在使用过的针头扔到利器盒内时，需要先将针头插在针套里面，最终针头在后期处理时不易伤到别人。但是在将针头插入到针套的过程中，由于针头较细而造成针头不易对准针套，从而容易造成针头扎在医护人员的手上的情况发生，最终医护人员可能因被针头刺伤而导致血液传播疾病。

技术实现要素：

本实用新型的目的是提供一种防刺伤便携式利器盒，具有防刺伤的效果。

本实用新型的上述技术目的是通过以下技术方案得以实现的：一种防刺伤便携式利器盒，包括盒体、铰接在盒体的开口一侧的翻盖，所述盒体内设置有供针头直接插入的泡沫块，所述盒体上设置有用于驱使泡沫块向上运动后脱离盒体的托举机构，所述托举机构和泡沫块之间可拆卸设置。

本实用新型的进一步设置为：所述盒体的侧壁上开设有沿着竖直方向滑动的滑槽，所述托举机构包括滑动设置在滑槽内的滑移块、设置在滑移块上且抵触在泡沫块下表面的托举架、设置在滑移块上且位于盒体外的握持块；当所述滑移块移动到滑槽的最上端时，所述托举架的上表面突出于盒体的开口。

本实用新型的进一步设置为：所述滑槽设置有两个且分别位于盒体的两端，两个所述滑槽内均滑动设置有滑移块，所述托举架设置在两个滑移块之间。

本实用新型的进一步设置为：所述握持块的下表面设置有防滑条纹。

本实用新型的进一步设置为：所述盒体的底部设置有通孔，所述托举机构为设置在盒体内的垫板、设置在垫板下表面且位于通孔内的凸块，所述垫板抵触在泡沫块下表面。

本实用新型的进一步设置为：所述泡沫块的上表面边缘形成有突出设置的挡边。

综上所述，本实用新型具有以下有益效果：

1、泡沫块设置在盒体底部，从而针头无需插入到针套内，可将针头直接插入到泡沫块上，从而医院人员不会因需要将针头插入到针套内而导致刺伤；同时通过托举机构可方便将泡沫块从盒体内取出，从而方便取出插满针头的泡沫块进行后期处理，且针头插在泡沫块上，在后期处理时也不易伤人；

2、通过向上提握持块使得滑移块沿着滑槽向上滑动，从而托举架带动滑移块向上移动，因滑移块移动到滑槽的最上端时，托举架的上表面突出于盒体的开口，从而当滑移块移动到滑槽的最上端时，方便取下泡沫块；

3、通过设置两个滑移块，且使得托举架设置在两个滑移块之间，从而在向上提盒体两端的握持块时，能提高泡沫块向上运动时的稳定性；

4、在盒体的底部开设有通孔，通过向上按压凸块，使得垫板带动泡沫块上升，从而方便取出插满有针头的泡沫块；

5、在泡沫块上表面形成有突出设置的挡板，从而可使得针头上附着的一些药液在流到泡沫面上表面时，不易流落到盒体内造成污染。

附图说明

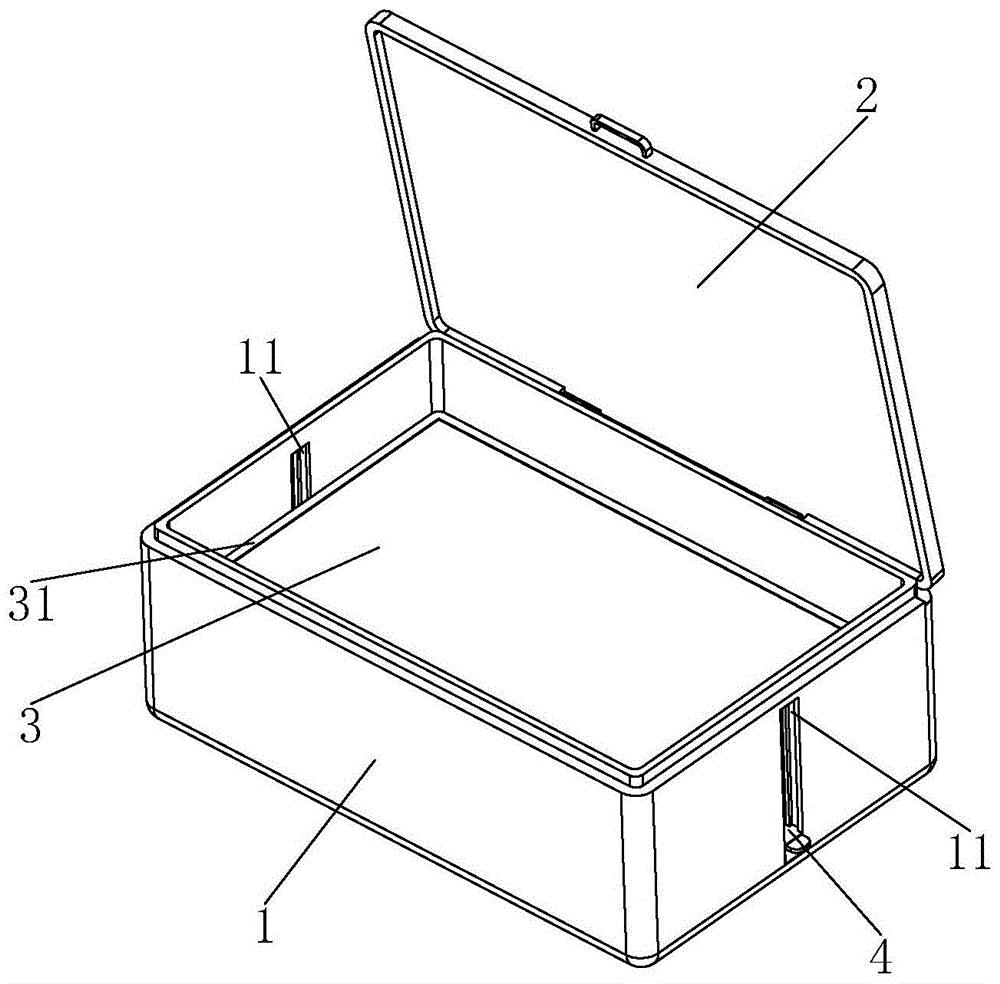

图1是实施例1的结构示意图；

图2是实施例1中托举机构和泡沫块的结构示意图；

图3是实施例2的结构示意图；

图4是实施例2的剖视图。

附图标记：1、盒体；11、滑槽；12、通孔；2、翻盖；3、泡沫块；31、挡边；4、托举机构；41、滑移块；42、托举架；43、握持块；431、防滑条纹；44、垫板；45、凸块。

具体实施方式

以下结合附图对本实用新型作进一步详细说明。

实施例1：一种防刺伤便携式利器盒，如图1所示，包括顶部形成有开口的盒体1、通过销轴铰接在盒体1的开口一侧的翻盖2。

如图1和图2所示，在盒体1内放置有泡沫块3，泡沫块3的周侧和盒体1的内壁之间间隙配合，在泡沫块3上表面的边缘处形成有突出设置且呈环形的挡边31。在盒体1上设置有用于驱使泡沫块3向上运动后脱离盒体1的托举机构4，托举机构4和泡沫块3之间可拆卸设置。

如图1和图2所示，盒体1的两端侧壁上开设有沿着竖直方向滑动的滑槽11。托举机构4包括两个分别滑动设置在滑槽11内的滑移块41、固定设置在两个滑移块41之间且抵触在泡沫块3下表面的托举架42、一体设置在滑移块41上且位于盒体1外的握持块43。当滑移块41移动到滑槽11的最上端时，托举架42的上表面突出于盒体1的开口；握持端的下表面形成有防滑条纹431；泡沫块3直接放置在托举架42的上表面。

实施原理：泡沫块3设置在盒体1底部，从而针头无需插入到针套内，可将针头直接插入到泡沫块3上，从而医院人员不会因需要将针头插入到针套内而导致刺伤；同时通过托举机构4可方便将泡沫块3从盒体1内取出，从而方便取出插满针头的泡沫块3进行后期处理，且针头插在泡沫块3上，在后期处理时也不易伤人。通过向上提握持块43使得滑移块41沿着滑槽11向上滑动，从而托举架42带动滑移块41向上移动，因滑移块41移动到滑槽11的最上端时，托举架42的上表面突出于盒体1的开口，从而当滑移块41移动到滑槽11的最上端时，方便取下泡沫块3；通过设置两个滑移块41，且使得托举架42设置在两个滑移块41之间，从而在向上提盒体1两端的握持块43时，能提高泡沫块3向上运动时的稳定性。在泡沫块3上表面形成有突出设置的挡板，从而可使得针头上附着的一些药液在流到泡沫面上表面时，不易流落到盒体1内造成污染。

实施例2：一种防刺伤便携式利器盒，如图3和图4所示，包括顶部形成有开口的盒体1、通过销轴铰接在盒体1的开口一侧的翻盖2。在盒体1内放置有泡沫块3，泡沫块3的周侧和盒体1的内壁之间间隙配合，在泡沫块3上表面的边缘处形成有突出设置且呈环形的挡边31。在盒体1上设置有用于驱使泡沫块3向上运动后脱离盒体1的托举机构4，托举机构4和泡沫块3之间可拆卸设置。

如图3和图4所示，在盒体1的底部设置有通孔12，托举机构4为放置在盒体1内的垫板44、一体设置在垫板44下表面且位于通孔12内的凸块45，垫板44抵触在泡沫块3下表面。

实施原理：在盒体1的底部开设有通孔12，通过向上按压凸块45，使得垫板44带动泡沫块3上升，从而方便从盒体1中取出插满有针头的泡沫块3。

本具体实施例仅仅是对本实用新型的解释，其并不是对本实用新型的限制，本领域技术人员在阅读完本说明书后可以根据需要对本实施例做出没有创造性贡献的修改，但只要在本实用新型的权利要求范围内都受到专利法的保护。
