一种小动物直流呼吸回路的制作方法

本实用新型涉及动物医疗器械技术领域，尤其涉及一种小动物直流呼吸回路。

背景技术：

目前在对动物麻醉过程中，对动物麻醉使用的呼吸回路多是采用类似医用的回路，适合体型较大的动物。宠物医院或诊所对于体重较小的动物，使用传统的麻醉回路做麻醉手术时，麻醉时气道压力过大会对小动物的气道造成伤害，形成气胸，这是本领域技术人员所不期望见到的。

技术实现要素：

针对上述存在的问题，本实用新型公开了一种小动物直流呼吸回路，其中，包括吸气螺纹管、呼气螺纹管、h型接头、直角接头、三通接头、安全阀和气囊；

所述h型接头的上接口与所述直角接头的竖直接口相连接，所述h形接头位于右侧的下接口通过所述吸气螺纹管与麻醉机连接，所述h形接头位于左侧的下接口通过所述呼气螺纹管与所述三通接头的下接口连接；

所述直角接头的水平接口连接至麻醉吸入结构，且在所述直角接头上还开设有一旁流接口，且所述旁流接口与etco2(呼吸末二氧化碳)检测装置相连接；

所述三通接头的上接口连接至所述气囊，所述三通接头的侧接口与所述安全阀相连接。

上述的小动物直流呼吸回路，其中，所述小动物的重量小于5kg。

上述的小动物直流呼吸回路，其中，所述麻醉吸入结构为麻醉面罩或插管。

上述的小动物直流呼吸回路，其中，所述吸气螺纹管、呼气螺纹管、h型接头、直角接头和三通接头的材质为不含邻苯二甲酸盐的pp或tpe。

上述实用新型具有如下优点或者有益效果：

本实用新型公开了一种小动物直流呼吸回路，通过设置h型接头的上接口与直角接头的竖直接口相连接，位于右侧的下接口通过吸气螺纹管与麻醉机连接，位于左侧的下接口通过呼气螺纹管与三通接头的下接口连接；且将直角接头的水平接口连接至动物麻醉面罩或插管，将三通接头的上接口连接至气囊，从而能够保证回路中压力的均衡，并通过设置三通接头的侧接口与安全阀相连接，从而在气道压力过大时可以自动泄压；且通过于直角接头上还开设有一与etco2检测装置旁流接口，从而可以在麻醉手术中对呼吸回路中的呼气末二氧化碳进行实时监护，进而能够保证麻醉手术中小动物的麻醉安全。

附图说明

通过阅读参照以下附图对非限制性实施例所作的详细描述，本实用新型及其特征、外形和优点将会变得更加明显。在全部附图中相同的标记指示相同的部分，并未可以按照比例绘制附图，重点在于示出本实用新型的主旨。

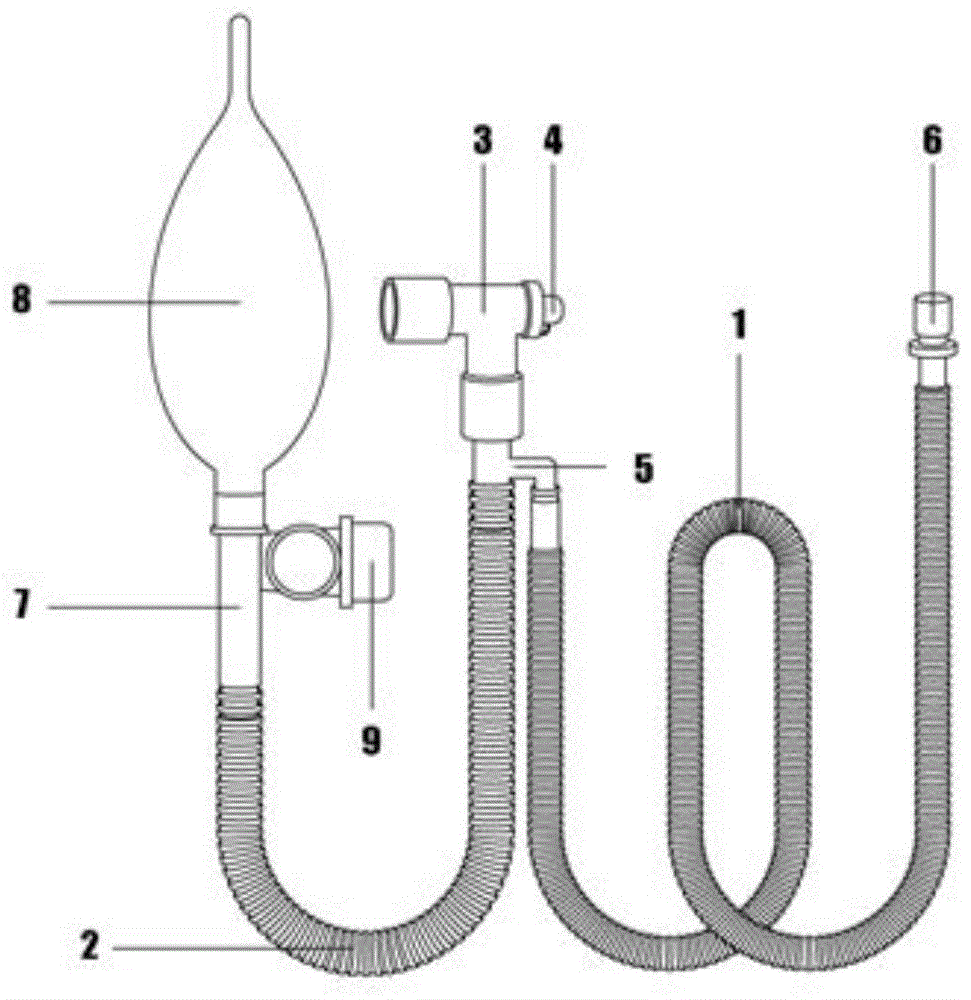

图1为本实用新型实施例中小动物直流呼吸回路的结构示意图。

具体实施方式

下面结合附图和具体的实施例对本实用新型进行进一步的说明，但是不作为本实用新型的限定。

如图1所示，本实施例涉及一种小动物直流呼吸回路，本实施例中的小动物指的是重量小于5kg的动物；具体的，该小动物直流呼吸回路包括吸气螺纹管1、呼气螺纹管2、h型接头5、直角接头3、三通接头7、安全阀9和气囊8；该h型接头5的上接口与直角接头3的竖直接口相连接，该h形接头位于右侧的下接口通过吸气螺纹管1与麻醉机连接(该麻醉机在必要时可以供氧)，该h形接头位于左侧的下接口通过呼气螺纹管2与三通接头7的下接口连接；该直角接头3的水平接口连接至麻醉面罩或插管(视情况而定)，且在直角接头3上还开设有一旁流接口4(该旁流接口4的直径远小于直角接头3的水平接口的直径)，且该旁流接口4与etco2检测装置相连接以便可以实时对该直流呼吸回路中的呼气末二氧化碳浓度进行监测，并在该直流呼吸回路中的呼气末二氧化碳浓度达到阈值报警时，手术者直接通过麻醉机给小动物供氧，以保证小动物的麻醉安全。

在本实用新型的实施例中，上述三通接头7的上接口连接至气囊8，以便能够保证回路中压力的均衡，并设置三通接头7的侧接口与安全阀9相连接，从而在气道压力过大时可以自动泄压，进而保证小动物的麻醉安全。

在本实用新型的实施例中，上述吸气螺纹管1、呼气螺纹管2、h型接头5、直角接头3和三通接头7的材质可以为不含邻苯二甲酸盐的pp或不含邻苯二甲酸盐的tpe，即各螺纹管和接头可以在两种材质中任选。

本领域技术人员应该理解，本领域技术人员在结合现有技术以及上述实施例可以实现变化例，在此不做赘述。这样的变化例并不影响本实用新型的实质内容，在此不予赘述。

以上对本实用新型的较佳实施例进行了描述。需要理解的是，本实用新型并不局限于上述特定实施方式，其中未尽详细描述的设备和结构应该理解为用本领域中的普通方式予以实施；任何熟悉本领域的技术人员，在不脱离本实用新型技术方案范围情况下，都可利用上述揭示的方法和技术内容对本实用新型技术方案做出许多可能的变动和修饰，或修改为等同变化的等效实施例，这并不影响本实用新型的实质内容。因此，凡是未脱离本实用新型技术方案的内容，依据本实用新型的技术实质对以上实施例所做的任何简单修改、等同变化及修饰，均仍属于本实用新型技术方案保护的范围内。
