一种泌尿外科用排石装置的制作方法

本实用新型涉及泌尿系排石技术领域，具体为一种泌尿外科用排石装置。

背景技术：

泌尿系排石通常是通过药物、体外冲击波碎石和手术碎石，然后再结合运动达到排石的目的，而结石在较小的情况下，一般可以通过服用排石药物，再通过物理运动的方式排出体外，但是物理跳跃运动对身体要求素质高，且患者在跳跃过程比较容易感到疲劳，特别是中老年人，体力难以支撑，更不利于结石的早日排出，从而影响患者的康复，因此，急需一种泌尿外科用排石装置。

技术实现要素：

(一)解决的技术问题

针对现有技术的不足，本实用新型提供了一种泌尿外科用排石装置，解决了物理跳跃运动对身体要求素质高，且患者在跳跃过程比较容易感到疲劳，特别是中老年人，体力难以支撑，更不利于结石的早日排出，从而影响患者的康复的问题。

(二)技术方案

为达到以上目的，本实用新型采取的技术方案是：一种泌尿外科用排石装置，包括底板，所述底板的上表面固定连接有四个第一滑杆，所述第一滑杆套接在第一滑套的内表面，所述第一滑套的下表面通过弹簧与底板的上表面固定连接，所述弹簧套接在第一滑杆的外表面，且四个第一滑套分别卡接在活动板的四角处。

所述活动板的右侧面固定连接有第二滑套，所述第二滑套内设置有第二滑杆，所述第二滑杆设置在壳体左侧面开设的第一通孔内，所述壳体的下表面与底板的上表面固定连接，所述第二滑套的右侧面与齿杆的左侧面固定连接。

所述齿杆与驱动装置啮合，所述驱动装置的右侧面通过固定板与壳体内壁的右侧面固定连接，所述壳体内设置有支撑板，所述支撑板的上表面固定连接有多级液压缸，所述多级液压缸穿过第二通孔与把手的下表面固定连接，所述第二通孔开设在壳体的上表面。

优选的，所述驱动装置包括电机，所述电机的右侧面与固定板的左侧面固定连接，所述电机的输出轴卡接在半齿轮的内表面，所述半齿轮与齿杆啮合。

优选的，所述支撑板的下表面设置有电源，所述把手的上表面设置有第一开关和第二开关。

优选的，所述电源的输出端通过导线分别与第一开关和第二开关的输入端电连接，所述第一开关和第二开关的输出端通过导线分别与电机和多级液压缸的输入端电连接。

优选的，所述第一滑杆的顶端固定连接有橡胶板，所述活动板的上表面设置有两个防滑垫。

优选的，所述支撑板的上表面开设有第三通孔，所述把手的外表面设置有防滑纹。

(三)有益效果

本实用新型的有益效果在于：

1、该泌尿外科用排石装置，通过电机、半齿轮、齿杆、第二滑套、活动板、第一滑套和弹簧之间的相互配合，当需要进行运动排石时，患者可以将脚踩在活动板上面，再握住把手，然后控制电机工作，使得电机带动半齿轮转动，使得半齿轮带动齿杆向上移动，使得齿杆带动第一滑套在第一滑杆上向上移动，使得第二滑套带动活动板向上移动，使得活动板带动第一滑套在第一滑杆上向上移动，使得第一滑套带动弹簧伸长，当半齿轮带动齿杆向上移动至最大限度，并使半齿轮的齿牙与齿杆脱离时，这时弹簧利用自身的拉力带动第一滑套向下移动，使得第一滑套带动活动板向下移动，同时活动板通过第二滑套带动齿杆向下移动，当半齿轮的齿牙再次与齿杆啮合时，再次带动齿杆向上移动，以此往复的移动，从而实现患者上下跳跃进行排石，不仅使其在排石的过程中比较轻松，还有利于结石的早日排出，从而保证了患者的早日康复。

2、该泌尿外科用排石装置，通过设置多级液压缸。使得可以控制多级液压缸可以进行伸长，进而带动把手向上移动，不仅能够适应不同身高的患者，还保证了患者在排石的过程中有一个更加舒适的状态。

3、该泌尿外科用排石装置，通过设置第二滑套和第二滑杆，使得第二滑套在第二滑杆上滑动的更加稳定，使得齿杆不会产生倾斜的情况，从而保证了齿杆的正常工作。

附图说明

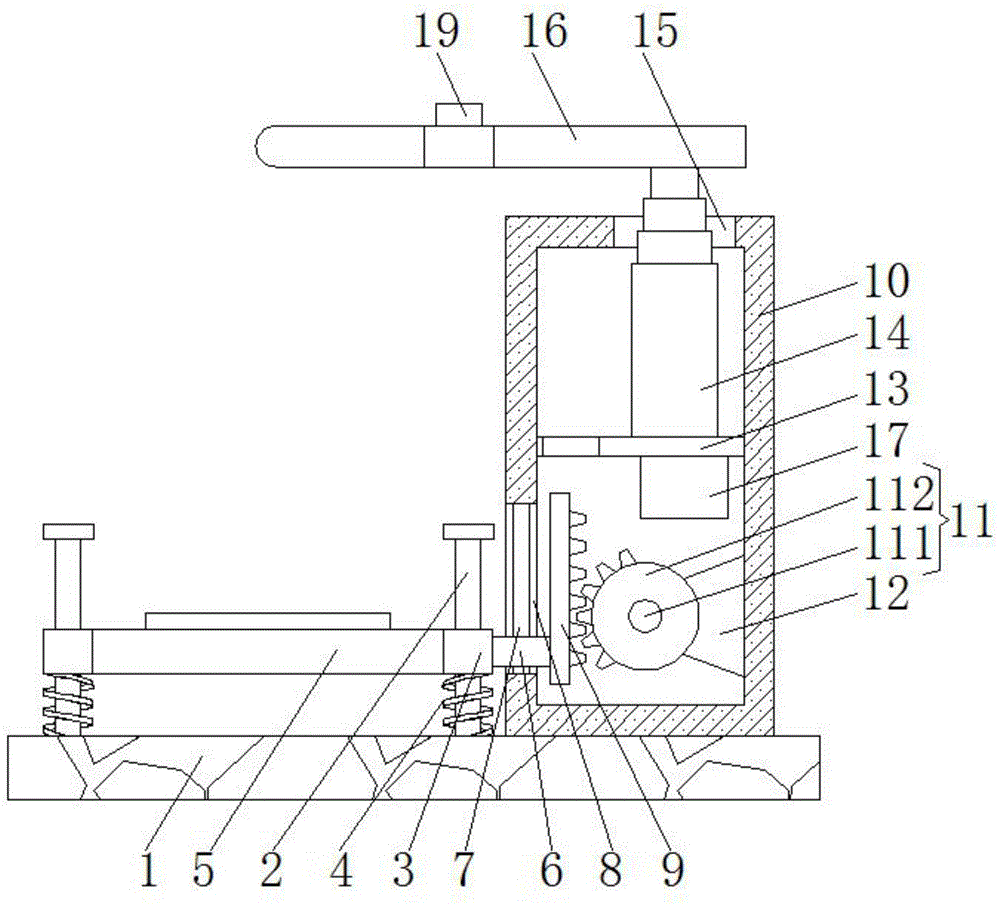

图1为本实用新型正视的剖面结构示意图；

图2为本实用新型俯视的结构示意图；

图3为本实用新型电机俯视的结构示意图。

图中：1底板、2第一滑杆、3第一滑套、4弹簧、5活动板、6第二滑套、7第二滑杆、8第一通孔、9齿杆、10壳体、11驱动装置、111电机、112半齿轮、12固定板、13支撑板、14多级液压缸、15第二通孔、16把手、17电源、18第一开关、19第二开关。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

如图1-3所示，本实用新型提供一种技术方案：一种泌尿外科用排石装置，包括底板1，底板1的上表面固定连接有四个第一滑杆2，第一滑杆2的顶端固定连接有橡胶板，通过设置橡胶板，使得橡胶板对第一滑套3起到了阻挡的作用，避免第一滑套3滑出第一滑杆2，从而保证了排石工作的正常进行，且橡胶板对第一滑套3起到了一定的缓冲作用，避免了第一滑套3向上移动产生的冲击力较大造成损坏，从而保证了第一滑套3的使用寿命，第一滑杆2套接在第一滑套3的内表面，第一滑套3的下表面通过弹簧4与底板1的上表面固定连接，弹簧4套接在第一滑杆2的外表面，通过设置第一滑杆2，使得第一滑套3在第一滑杆2上滑动的更加稳定，从而保证了活动板5移动的更加稳定，且四个第一滑套3分别卡接在活动板5的四角处，活动板5的上表面设置有两个防滑垫，通过设置防滑垫，使得患者的踩在防滑垫上的摩擦力增大，不仅避免患者脚部出现滑动的情况，还保证了患者的安全性。

活动板5的右侧面固定连接有第二滑套6，第二滑套6内设置有第二滑杆7，通过设置第二滑套6和第二滑杆7，使得第二滑套6在第二滑杆7上滑动的更加稳定，使得齿杆9不会产生倾斜的情况，从而保证了齿杆9的正常工作，第二滑杆7设置在壳体10左侧面开设的第一通孔3内，壳体10的下表面与底板1的上表面固定连接，第二滑套6的右侧面与齿杆9的左侧面固定连接。

齿杆9与驱动装置11啮合，驱动装置11包括电机111，电机111的右侧面与固定板12的左侧面固定连接，电机111的输出轴卡接在半齿轮112的内表面，半齿轮112与齿杆9啮合，通过设置半齿轮112和齿杆9，使得半齿轮112转动带动齿杆9向上移动，从而便于驱动活动板5向上移动，驱动装置11的右侧面通过固定板12与壳体10内壁的右侧面固定连接，壳体10内设置有支撑板13，支撑板13的上表面开设有第三通孔，通过设置第三通孔，从而能够为齿杆9向上移动提供空间，保证齿杆9的正常工作，支撑板13的上表面固定连接有多级液压缸14，通过设置多级液压缸14。使得可以控制多级液压缸14可以进行伸长，进而带动把手16向上移动，不仅能够适应不同身高的患者，还保证了患者在排石的过程中有一个更加舒适的状态，多级液压缸14穿过第二通孔15与把手16的下表面固定连接，把手16的外表面设置有防滑纹，通过在把手16的表面设置防滑纹，使得患者的手掌与把手16的摩擦力增大，从而有利于患者握住把手16，第二通孔15开设在壳体10的上表面，通过设置第二通孔15，从而对多级液压缸14的伸长工作提供一定的便利，支撑板13的下表面设置有电源17，把手16的上表面设置有第一开关18和第二开关19，电源17的输出端通过导线分别与第一开关18和第二开关19的输入端电连接，第一开关18和第二开关19的输出端通过导线分别与电机111和多级液压缸14的输入端电连接，通过设置电源17，从而便于对电机111和多级液压缸14提供电能，通过设置第一开关18和第二开关19，从而更加方便患者对电机111和多级液压缸14工作状态的控制。

本实用新型的操作步骤为：

s1、当需要进行运动排石时，患者可以将脚踩在活动板5上面，再握住把手16；

s2、然后控制电机111工作，使得电机111带动半齿轮112转动，使得半齿轮112带动齿杆9向上移动，使得齿杆9带动第一滑套3在第一滑杆2上向上移动，使得第二滑套6带动活动板5向上移动，使得活动板5带动第一滑套3在第一滑杆2上向上移动，使得第一滑套3带动弹簧4伸长，当半齿轮112带动齿杆9向上移动至最大限度，并使半齿轮112的齿牙与齿杆9脱离时；

s3、这时弹簧4利用自身的拉力带动第一滑套3向下移动，使得第一滑套3带动活动板5向下移动，同时活动板5通过第二滑套6带动齿杆9向下移动，当半齿轮112的齿牙再次与齿杆9啮合时，再次带动齿杆9向上移动，以此往复的移动，从而实现患者上下跳跃进行排石。

以上所述的具体实施方式，对本实用新型的目的、技术方案和有益效果进行了进一步详细说明，所应理解的是，以上所述仅为本实用新型的具体实施方式而已，并不用于限制本实用新型，凡在本实用新型的精神和原则之内，所做的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
