一种用于新生儿心电图定位的导联装置的制作方法

本实用新型涉及医疗设备领域，特别涉及一种用于新生儿心电图定位的导联装置。

背景技术：

正常心脏的激动起源于窦房结，兴奋心房的同时，激动沿结间束-房室结-希氏束-左、右束支-浦肯野纤维顺序传导，最后兴奋心室。这种先后有序的电动的传播，引起一列电位变化，就形成了心电图上的相应波段。

传统picc导管尖端定位使用x线进行定位，然而通过x线对导管尖端的识别可能是不准确的，同时对于新生儿x线的造成不良影响。现在较为先进的新生儿心电图picc导管尖端定位为无导丝导管技术，通过定位连接肝素帽，10ml注射器抽吸生理盐水后与肝素帽连接，针梗外露2/3，持续而缓慢地推注生理盐水，此时连接肢体导联，将右上肢导联与外露针梗相连，并在连接处滴注生理盐水保证良好的传导性，然后采集心电图信息。医护人员操作中如波形不能引出，需要及时检查传导是否通畅，另外还需将钢针尖端垂直于肝素帽，不能与管壁接触，避免影响传导。建立导联连接后，不宜在行送管操作时观察和记录心电图，因为导管的移动会影响导联的稳定性，且送管时间短不利于获取心电波形的准确数据，当导管将进入腔静脉内时缓慢送管，并停顿，检查导联稳固性，观察和记录稳定、可靠的心电图波形。然而新生儿特殊性，导管口径小，操作步骤较多，心电图的正常引出成为制约其进行推广的重要因素。

技术实现要素：

本实用新型的目的是针对现有技术中存在的上述问题，提供了一种能减少各种步骤，减少影响波形引出的各种干扰，引出波形操作方便安全的用于新生儿心电图定位的导联装置。

本实用新型的目的可通过下列技术方案来实现：一种用于新生儿心电图定位的导联装置，其特征在于，包括picc管，所述的picc管的头端伸入新生儿的肢体导联，所述的picc管的末端分叉成两根连接管，其中一根所述的连接管上设置有中空的金属连接管，所述的金属连接管的末端用于连接注射器，所述金属连接管的周壁用于与心电图机的连接夹夹持连接。

本实用新型的工作原理：医护人员操作时，将picc管头端伸入新生儿的肢体导联且固定好，然后将心电图机的连接夹夹在金属连接管上，最后将针筒乳头插入到金属连接管内固定，推动针筒内的活塞杆将生理盐水推注入picc管内，监护仪上出现波形即可。本设置不仅避免了所需拍摄x片，减少x线暴露，而且大大减少了现有picc导管尖端定位的步骤和时间，操作简单，也节省了定位使用的肝素帽和针头费用，避免职业暴露。

在上述的一种用于新生儿心电图定位的导联装置中，所述的连接管上还设置有单向阀，所述的单向阀用于防止生理盐水回流到针筒内。

在上述的一种用于新生儿心电图定位的导联装置中，所述的金属连接管外周长为4-5mm。

在上述的一种用于新生儿心电图定位的导联装置中，所述的金属连接管由不锈钢制成。

在上述的一种用于新生儿心电图定位的导联装置中，所述的另一个连接管连接正压接头或者肝素帽。

在上述的一种用于新生儿心电图定位的导联装置中，所述的金属连接管颜色为红色。

在上述的一种用于新生儿心电图定位的导联装置中，所述的金属连接管前端伸入连接管。

本实用新型的优点有：本实用新型相比现有技术，大大减少了各种步骤和减少影响波形引出的各种干扰，引出波形操作更加方便安全，在picc使用中可以实时进行导管尖端定位无需像单头管一样重复打开肝素帽再推动针筒注入生理盐水，同时节省了针头和夹持针头连接心电图导出夹的额外线材，产生的心电图数据也更加稳定，还可以预知尖端方向，避免并发症发生，操作安全，避免职业暴露，相比传统x光定位可以避免患儿因导管因素所需拍摄x片，减少x线暴露。

附图说明

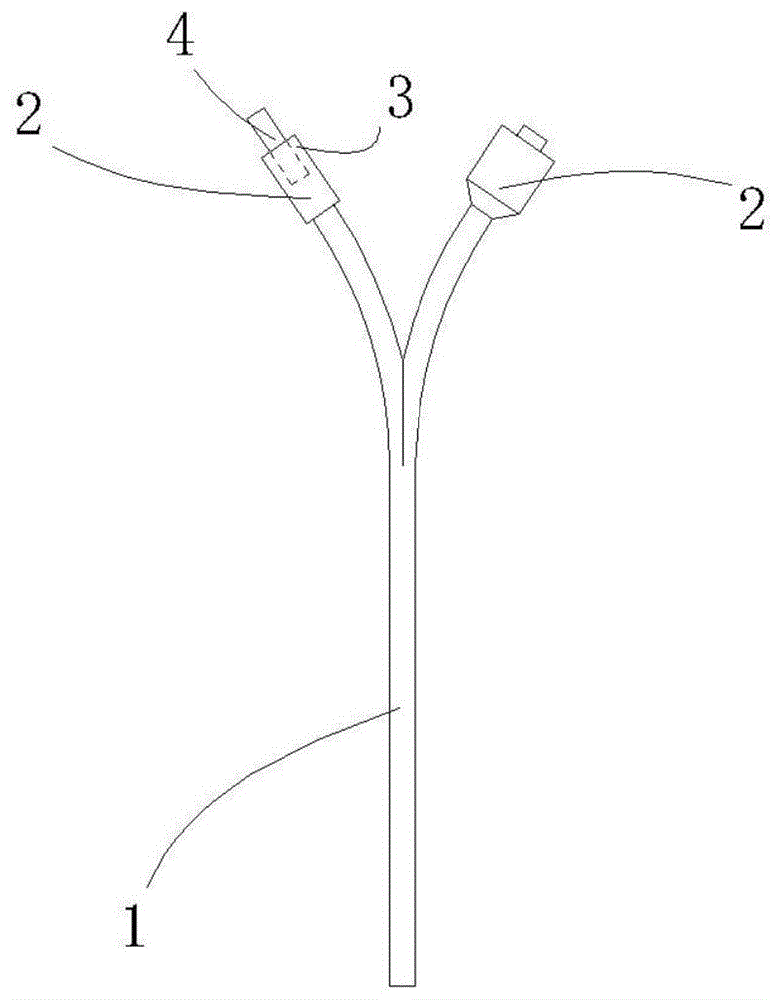

图1是本实用新型的结构示意图；

图2是本实用新型的使用示意图；

图中，1、picc管；2、连接管；3、金属连接管；4、单向阀。

具体实施方式

以下是本实用新型的具体实施例并结合附图，对本实用新型的技术方案作进一步的描述，但本实用新型并不限于这些实施例。

如图1和2所示，本用于新生儿心电图定位的导联装置包括picc管1，picc管1的头端伸入新生儿的肢体导联，picc管1的末端分叉成两根连接管2，其中一根连接管2上设置有中空的金属连接管3，金属连接管3的末端用于连接注射器，所金属连接管3的周壁用于与心电图机的连接夹夹持连接。

进一步细说，连接管2还设置有单向阀4，单向阀4用于防止生理盐水回流到针筒内。

进一步细说，为了方便心电图机上的心电图导出夹直接夹持，金属连接管3外周长为4-5mm。

进一步细说，金属连接管3由不锈钢制成。能够传导电讯号且防止金属连接管3在短时间内生锈。

进一步细说，为了防止血液回流，减少堵管、感染及相关并发症的产生，另一个连接管2连接正压接头或者肝素帽。

优选的，为了方便识别，金属连接管3颜色为红色。

优选的，为了使金属连接管3与连接管2的生理盐水更好的接触，金属连接管3前端伸入连接管2。

本文中所描述的具体实施例仅仅是对本实用新型精神作举例说明。本实用新型所属技术领域的技术人员可以对所描述的具体实施例做各种各样的修改或补充或采用类似的方式替代，但并不会偏离本实用新型的精神或者超越所附权利要求书所定义的范围。

尽管本文较多地使用了picc管1、连接管2、金属连接管3、单向阀4等术语，但并不排除使用其它术语的可能性。使用这些术语仅仅是为了更方便地描述和解释本实用新型的本质；把它们解释成任何一种附加的限制都是与本实用新型精神相违背的。
