一种内科护理血压检测仪的制作方法

本实用新型涉及内科辅助用具技术领域，具体为一种内科护理血压检测仪。

背景技术：

正常人的血压随内外环境变化在一定范围内波动。在整体人群，血压水平随年龄逐渐升高，以收缩压更为明显，但50岁后舒张压呈现下降趋势，脉压也随之加大；近年来，人们对心血管病多重危险因素作用以及心、脑、肾靶器官保护的认识不断深入，高血压的诊断标准也在不断调整，目前认为同一血压水平的患者发生心血管病的危险不同，因此有了血压分层的概念，即发生心血管病危险度不同的患者，适宜血压水平应有不同，血压检测仪是测量血压的血压检测仪，也叫血压计。按测量血压的设计原理来区分主要有听诊法血压计和示波法血压计。听诊法也叫柯氏音法，是临床医学无创血压测量的金标准。听诊方式可分为人工听诊法和自动听诊法。水银血压计(压力计)、弹簧表式血压计(压力表)就是早期的人工听诊法血压计，现在的人工听诊法有数显血压计、光柱血压计、光显血压计、液晶血压计等；听诊法自动化的技术难度大，但是现有的血压检测仪存在调节能力不佳和防护效果不佳的问题。

在中国实用新型专利申请公开说明书cn206543175u中公开的一种心血管内科护理血压检测仪，该心血管内科护理血压检测仪，虽然，通过设置防潮膜保持干燥，配合魔术贴毛面使袖带保护层达到方便拆卸的效果，使病人在使用时皮肤不会直接接触到袖带本体，达到了避免病人交叉感染，方便的对袖带保护层进行清洗的效果，但是，该心血管内科护理血压检测仪，存在调节能力不佳和防护效果不佳的问题。

技术实现要素：

(一)解决的技术问题

针对现有技术的不足，本实用新型提供了一种内科护理血压检测仪，解决了上述背景技术中提出的问题。

(二)技术方案

为实现以上目的，本实用新型通过以下技术方案予以实现：一种内科护理血压检测仪，包括下固定座，所述下固定座下表面的左右两侧均固定连接有第一伸缩杆，所述第一伸缩杆远离下固定座的一端固定连接有固定底座，所述下固定座的内部固定连接有第一保护垫层，所述第一保护垫层的内部设置有血压检测仪，所述下固定座上表面的左右两端均固定连接有连接杆，所述连接杆的顶端固定连接有螺纹管，所述血压检测仪的上表面搭接有第二保护垫层，所述第二保护垫层远离血压检测仪的一侧固定连接有上固定座，所述上固定座上表面的左右两侧均开设有螺纹孔，所述螺纹孔的内部螺纹连接有螺纹杆，所述下固定座下表面的中部固定连接有弧形块，所述血压检测仪的一侧固定连接有第一铰链，所述第一铰链的一侧固定连接有第二伸缩杆，所述第一铰链的上方和下方均固定连接有第一磁铁，所述第一磁铁的数量为两个，其中一个所述第一磁铁的下方固定连接有第二铰链，所述第二铰链的一侧固定连接有支撑板，所述支撑板的上表面开设有矩形槽，所述支撑板上表面的一侧和第二伸缩杆的一侧均固定连接有第二磁铁。

可选的，所述第一伸缩杆的数量为四个，且四个以矩形阵列的形式固定连接在下固定座的左右两侧。

可选的，所述螺纹杆的一端固定连接有转动片，所述螺纹杆远离转动片的一端与螺纹管螺纹连接。

可选的，所述上固定座的上表面固定连接有固定柱，所述固定柱的数量为两个，两个所述固定柱的一侧通过连接绳固定连接，所述连接绳的外表面套接有保护套环。

可选的，所述弧形块的外表面设置有防滑凸起，所述防滑凸起的数量为若干个，若干个所述防滑凸起以环形阵列的形式设置在保护套环的外表面。

可选的，所述矩形槽的数量为若干个，若干个所述矩形槽两两之间的间距均相等。

(三)有益效果

本实用新型提供了一种内科护理血压检测仪，具备以下有益效果：

该内科护理血压检测仪，通过下固定座、上固定座、第一保护垫层和第二保护垫层的设置，通过将血压检测仪放置到下固定座和上固定座之间，通过旋转转动片带动螺纹杆转动，从而能够调节下固定座与上固定座之间的距离，且第一保护垫层和第二保护垫层能够对血压检测仪的外部进行保护，防止血压检测仪掉落到地面对血压检测仪造成损伤，进而达到对血压检测仪保护的目的，通过第一铰链、第二伸缩杆、第二铰链、支撑板和矩形槽的设置，通过调节第二伸缩杆的长度和使第二伸缩杆的一端卡在不同的矩形槽内，能够对血压检测仪的角度进行调节，方便医护人员读出血压检测仪的读数，提高了本装置的实用性。

附图说明

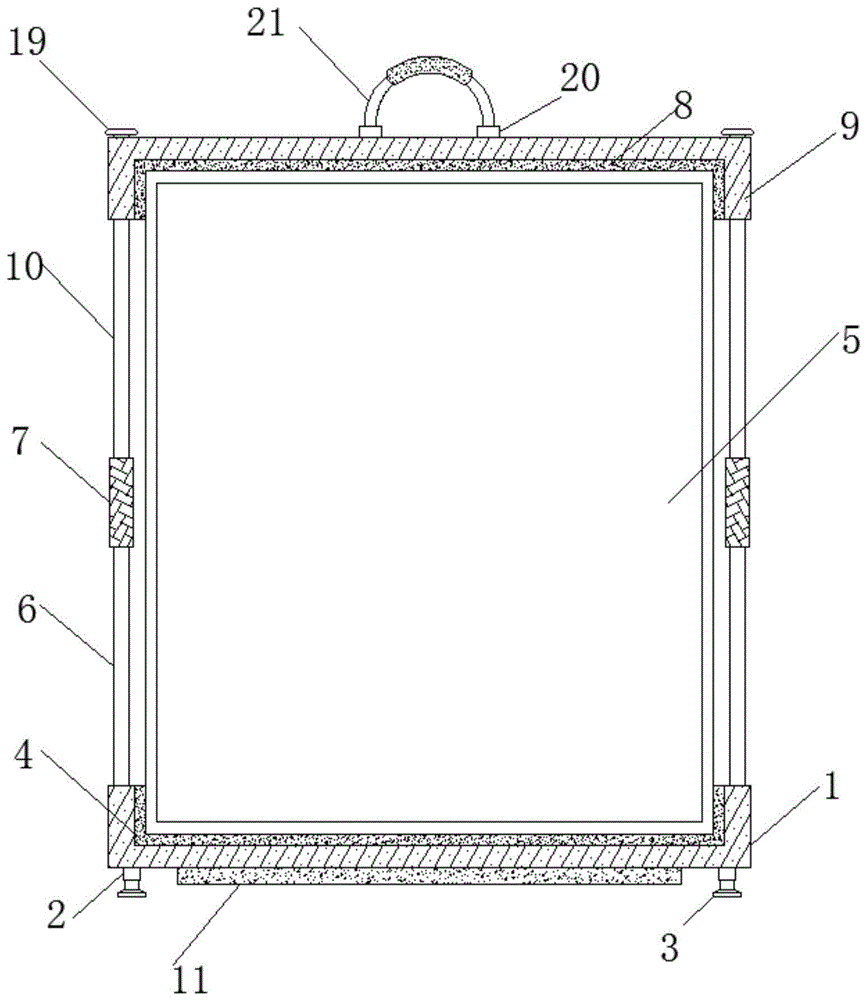

图1为本实用新型正视剖面结构示意图；

图2为本实用新型侧视剖面结构示意图。

图中：1、下固定座；2、第一伸缩杆；3、固定底座；4、第一保护垫层；5、血压检测仪；6连接杆；7、螺纹管；8、第二保护垫层；9、上固定座；10、螺纹杆；11、弧形块；12、第一铰链；13、第二伸缩杆；14、第一磁铁；15、第二铰链；16、支撑板；17、矩形槽；18、第二磁铁；19、转动片；20、固定柱；21、连接绳。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

请参阅图1至图2，本实用新型提供一种技术方案：一种内科护理血压检测仪，包括下固定座1，下固定座1下表面的左右两侧均固定连接有第一伸缩杆2，第一伸缩杆2的数量为四个，且四个以矩形阵列的形式固定连接在下固定座1的左右两侧，第一伸缩杆2远离下固定座1的一端固定连接有固定底座3，下固定座1的内部固定连接有第一保护垫层4，第一保护垫层4的内部设置有血压检测仪5，下固定座1上表面的左右两端均固定连接有连接杆6，连接杆6的顶端固定连接有螺纹管7，血压检测仪5的上表面搭接有第二保护垫层8，第二保护垫层8远离血压检测仪5的一侧固定连接有上固定座9，通过下固定座1、上固定座9、第一保护垫层4和第二保护垫层8的设置，通过将血压检测仪5放置到下固定座1和上固定座9之间，通过旋转转动片19带动螺纹杆10转动，从而能够调节下固定座1与上固定座9之间的距离，且第一保护垫层4和第二保护垫层8能够对血压检测仪5的外部进行保护，防止血压检测仪5掉落到地面对血压检测仪5造成损伤，进而达到对血压检测仪5保护的目的，上固定座9的上表面固定连接有固定柱20，固定柱20的数量为两个，两个固定柱20的一侧通过连接绳21固定连接，连接绳21的外表面套接有保护套环，上固定座9上表面的左右两侧均开设有螺纹孔，螺纹孔的内部螺纹连接有螺纹杆10，螺纹杆10的一端固定连接有转动片19，螺纹杆10远离转动片19的一端与螺纹管7螺纹连接，下固定座1下表面的中部固定连接有弧形块11，弧形块11的外表面设置有防滑凸起，防滑凸起的数量为若干个，若干个防滑凸起以环形阵列的形式设置在保护套环的外表面，血压检测仪5的一侧固定连接有第一铰链12，第一铰链12的一侧固定连接有第二伸缩杆13，第一伸缩杆2和第二伸缩杆13均由上杆、下杆和控制螺栓组成，通过在下杆的上表面开设与上杆相适配的插槽，且将上杆插接在插槽的内部，通过在下杆的外表面开设螺纹孔，将控制螺栓螺纹连接在螺纹孔内部，使控制螺栓的一端与上杆的外部相接触，当需要调节长短时，通过向外旋转控制螺栓且使上杆向下或向上，下杆保持不动，当调节到适合的长度时，向内旋转控制螺栓，使控制螺栓的一端与上杆的外部相接触即可，第一铰链12的上方和下方均固定连接有第一磁铁14，第一磁铁14的数量为两个，其中一个第一磁铁14的下方固定连接有第二铰链15，第二铰链15的一侧固定连接有支撑板16，支撑板16的上表面开设有矩形槽17，矩形槽17的数量为若干个，若干个矩形槽17两两之间的间距均相等，通过第一铰链12、第二伸缩杆13、第二铰链15、支撑板16和矩形槽17的设置，通过调节第二伸缩杆13的长度和使第二伸缩杆13的一端卡在不同的矩形槽17内，能够对血压检测仪5的角度进行调节，方便医护人员读出血压检测仪5的读数，提高了本装置的实用性，支撑板16上表面的一侧和第二伸缩杆13的一侧均固定连接有第二磁铁18。

作为本实用新型的一种优选技术方案：弧形块11的外表面设置有防滑凸起，防滑凸起的数量为若干个，若干个防滑凸起以环形阵列的形式设置在保护套环的外表面。

该文中出现的电器元件均与外界的主控器及220v市电电连接，并且主控器可为计算机等起到控制的常规已知设备。

综上所述，该内科护理血压检测仪，使用时，通过下固定座1、上固定座9、第一保护垫层4和第二保护垫层8的设置，通过将血压检测仪5放置到下固定座1和上固定座9之间，通过旋转转动片19带动螺纹杆10转动，从而能够调节下固定座1与上固定座9之间的距离，且第一保护垫层4和第二保护垫层8能够对血压检测仪5的外部进行保护，防止血压检测仪5掉落到地面对血压检测仪5造成损伤，进而达到对血压检测仪5保护的目的，通过第一铰链12、第二伸缩杆13、第二铰链15、支撑板16和矩形槽17的设置，通过调节第二伸缩杆13的长度和使第二伸缩杆13的一端卡在不同的矩形槽17内，能够对血压检测仪5的角度进行调节，方便医护人员读出血压检测仪5的读数，提高了本装置的实用性。

在本实用新型的描述中，需要理解的是，术语“中心”、“纵向”、“横向”、“长度”、“宽度”、“厚度”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”“内”、“外”、“顺时针”、“逆时针”、“轴向”、“径向”、“周向”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。

在本实用新型中，除非另有明确的规定和限定，术语“设置”、“安装”、“相连”、“连接”、“固定”等术语应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或成一体；可以是机械连接，可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通或两个元件的相互作用关系。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本实用新型中的具体含义。

此外，术语“第一”、“第二”仅用于描述目的，而不能理解为指示或暗示相对重要性或者隐含指明所指示的技术特征的数量。由此，限定有“第一”、“第二”的特征可以明示或者隐含地包括一个或者更多个该特征。在本实用新型的描述中，“多个”的含义是两个或两个以上，除非另有明确具体的限定。

需要说明的是，在本实用新型中，除非另有明确的规定和限定，第一特征在第二特征“上”或“下”可以是第一和第二特征直接接触，或第一和第二特征通过中间媒介间接接触。而且，第一特征在第二特征“之上”、“上方”和“上面”可是第一特征在第二特征正上方或斜上方，或仅仅表示第一特征水平高度高于第二特征。第一特征在第二特征“之下”、“下方”和“下面”可以是第一特征在第二特征正下方或斜下方，或仅仅表示第一特征水平高度小于第二特征。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
