一种医用磁共振设备的制作方法

本实用新型涉及医用设备技术领域，具体为一种医用磁共振设备。

背景技术：

磁共振成像装置是一种广泛应用于医疗领域中进行成像的装置，其原理是利用磁振造影来测量神经元活动所引发之血液动力的改变，应用正电子发射断层扫描技术，给被试服用不同种放射活性物质，这些物质在脑内被活动的脑细胞吸收。磁共振成像，利用磁场和射频波脑内产生脉冲能量，因为脉冲可调谐到不同频段，使一些原子与磁场偶联。当磁脉冲被关掉的瞬间，这些原子振动并返回到自己的初始态，特殊的射频接收器检测这些共振及其对于计算机的通道信息，据此而产生不同原子在脑区中的定位图像。

在磁共振检查中，不乏存在难以自主行动的病人，由于现有的核磁共振检查床的床面较高，对于这种病人睡到检查床上，相当困难，需要多人协同方能把病人搬到检查床上。在搬动过程中，往往会给病人带来极大的痛苦，当位置不对，在移动时，还会再次给病人造成伤害。在检查完成之后需要采用同样的方式，把病人搬到推床上，因此现阶段需要一种方便把病人搬运到检查床上的装置以供使用。

技术实现要素：

为了解决上述技术问题，本实用新型提供了一种医用磁共振设备。

为实现上述目的，本实用新型提供如下技术方案：

一种医用磁共振设备，包括检测器，在检测器内设有检测通道，在检测器的一侧设有机架，在机架上滑动配合连接移动板，其特征在于：在机架的一侧通过竖直滑轨连接举升板，在举升板的下侧设有驱动其在竖直方向移动的举升油缸，在举升板上通过水平滑轨连接过渡板。

优选地，还包括用于推动病人的移动推床，在移动推床上通过导向装置导向连接躺板。

优选地，所述导向装置包括固定连接在躺板底部的第一导向杆，在移动推床床板的上侧设有与第一导向杆对应配合的第一导向槽。

优选地，所述躺板的上侧设有凹形槽，在凹形槽内配合连接弹性板。

优选地，在所述躺板下方的两侧均设有一个钩板。

优选地，所述过渡板包括主板，在主板的一侧通过第一铰接轴连接副板，在副板下方设有一个倾斜设置的折叠油缸，在折叠油缸的活塞杆上通过铰接座连接托板，托板与副板对应配合。

优选地，在所述举升板的上方设有让位槽和第二导向槽，在让位槽内设有传动带，在传动带的外侧设有凸板。

优选地，在所述过渡板的上方设有滑板，滑板的下方设有与所述第二导向槽滑动配合的第二导向杆，滑板包括第一平板，第一平板通过第二铰接轴连接第二平板。

优选地，在所述移动板的上侧设有安装槽，在安装槽内设有第三导向槽，在安装槽的两侧均设有一个顶紧装置。

优选地，所述顶紧装置包括所述安装槽一侧的固定孔，在固定孔内设置弹簧和压紧球，压紧球设置在弹簧的外侧，且压紧球的最外侧设置在安装槽内。

本实用新型的有益效果是：

1、当病人自己能够行动时，在过渡板上安装滑板，病人坐在滑板上，折叠油缸驱动副板绕第一铰接轴抬起，副板推动第二平板向上折起，病人躺在第二平板上，然后折叠油缸收回把副板慢慢放平，直到躺下，通过举升油缸把病人向上举起，达到移动板的安装槽位置后，推动滑板进入安装槽，病人躺在移动板上，进行核磁检查。

2、当病人不能自主行动时，预先在移动推床上安装躺板，病人睡在躺板上，过渡板上无需安装滑板，通过举升油缸过渡板抬到与移动推床床板平齐的位置，通过推动躺板，在导向槽和导向板的作用下，躺板被堆到过渡板上，在通过举升油缸，把躺板调整到安装槽的同等高度，再次推动躺板，把躺板推入安装槽内，病人躺在移动板上，进行核磁检查。

3、本装置在使用时，对于能够行动的病人，无需直接坐到较高高度的移动板上，对于老人、孩子和受伤的人员，降低了困难，保证了安全，对于不能自主行动的病人，在检查时无需移动病人本身，避免了二次伤害，减小了病人的痛苦。

附图说明

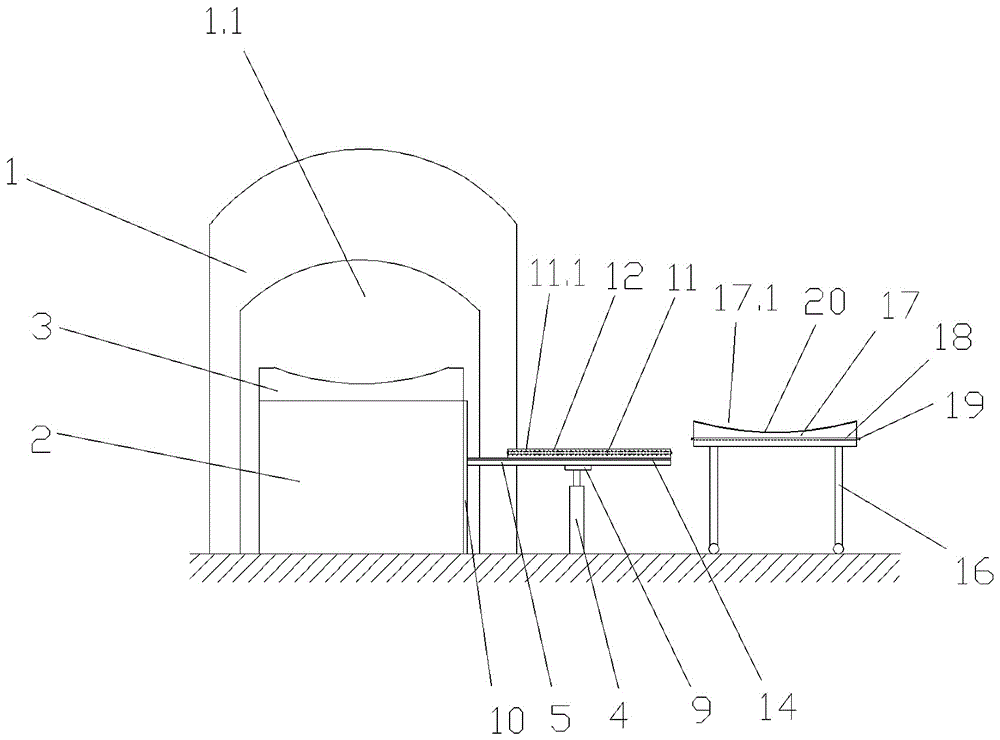

图1为本实用新型的基本结构示意图；

图2为防止滑板时的侧视图；

图3为移动板的结构示意图。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

在本实用新型的描述中，需要理解的是，术语“中心”、“纵向”、“横向”、“长度”、“宽度”、“厚度”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”、“内”、“外”、“顺时针”、“逆时针”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的设备或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。

如图1、图2和图3所示，本实用新型涉及一种医用磁共振设备，包括检测器1，检测器1为现有技术，在检测器1内设有检测通道1.1，在检测器1的一侧设有机架2，机架2也为现有技术，在机架2上滑动配合连接移动板3。在移动板3的上侧设有安装槽3.1，在安装槽3.1内设有两个平行且间隔设置的第三导向槽15，第三导向槽15为横截面为矩形的上侧敞口的通槽，在安装槽3.1的两侧均设有一个顶紧装置24。顶紧装置24包括所述安装槽3.1一侧的固定孔，在固定孔内设置弹簧和压紧球，压紧球设置在弹簧的外侧，且压紧球的最外侧设置在安装槽3.1内。

在机架2的一侧通过两个竖直滑轨10连接举升板5，在举升板5的下侧设有两个驱动其在竖直方向移动的举升油缸4，举升油缸4的活塞杆向上设置，在每个举升油缸4的活塞杆上均连接一个连接板9，两个连接板9通过螺钉连接在举升板5的底部。

在举升板5的上侧通过两个平行设置的水平滑轨14连接过渡板12。过渡板12包括主板，在主板的一侧通过第一铰接轴13连接副板，在副板下方设有一个倾斜设置的折叠油缸6，在折叠油缸6的活塞杆上通过铰接座8连接托板7，托板7与副板不连接，折叠油缸6驱动副板绕第一铰接轴13向上折起，当折叠油缸6回收时，在重力作用下，副板被放平，处于水平状态。当过渡板12被举升油缸4举起时，托板7与副板脱离。

在所述举升板5的上方设有让位槽5.1和两个第二导向槽5.2，位槽5.1设置在两个第二导向槽5.2之间。在让位槽5.1内设有传动带11，在传动带11的一侧安装电机驱动其转动，在传动带11的外侧设有凸板11.1。

对于能够自己行走的病人，在所述过渡板12的上方设有滑板21，滑板21的下方设有与第二导向槽5.2滑动配合的第二导向杆23，滑板21包括第一平板，第一平板通过第二铰接轴22连接第二平板。第二铰接轴22与第一铰接轴13设置在同于竖直平面。病人坐在第一平板上，折叠油缸驱动副板绕第一铰接轴抬起，副板推动第二平板向上折起，病人躺在第二平板上，然后折叠油缸收回把副板慢慢放平，直到躺下，通过举升油缸把病人向上举起，达到移动板的安装槽位置后，推动滑板进入安装槽，滑板被两侧的顶紧装置24顶紧固定。

当病人不能移动时，需要辅助的移动推床16，在移动推床16上通过导向装置18导向连接躺板17。导向装置18包括固定连接在躺板17底部的第一导向杆，在移动推床16床板的上侧设有与第一导向杆对应配合的第一导向槽。

所述躺板17的上侧设有凹形槽17.1，在凹形槽17.1内配合连接弹性板20，弹性板20向内包过防止在移动时，病人滑落。在躺板17下方的两侧均设有一个钩板19，钩板19与所述凸板11.1对应配合，方便躺板17在移动推床16、过渡板12和移动板3之间的移动。

以上显示和描述了本实用新型的基本原理、主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的仅为本实用新型的优选例，并不用来限制本实用新型，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。
