一种具有触摸屏能自动充气的组合护理床垫的制作方法

本实用新型属医疗器材行业技术领域的一种护理床垫,尤其是一种具有触摸屏能自动充气的组合护理床垫。

背景技术：

目前,医疗行业使用的护理床垫大多数为充气后，人体与护理床垫紧密接触，病人卧床时间长，与护理床垫接触的身体部位血液循环减少或不通，该部位就容易形成褥疮，对于危重病人来说，尤其致命，使用普通护理床垫病人卧床，需专门医护人员定时翻身检查，费时费力，稍有不慎或检查不到位，就会引起褥疮，因此，对危重病人来说不方便，也加大了医护人员的劳动强度；对于特殊病人来说，身体局部患病部位不能接触护理床垫，普通护理床垫不能充分满足病人局部患病需求。

技术实现要素：

本实用新型的目的是为了克服现有护理床垫与人体紧密接触时间长，接触身体部位容易形成褥疮，需专门医护人员定时翻身检查，普通护理床垫不能充分满足病人局部患病需求的不足，本实用新型提供一种具有触摸屏能自动充气的组合护理床垫，该组合护理床垫能按患者需求设定护理垫与身体接触时间，降低了医护人员的劳动强度，也能满足身体局部患病部位不能接触护理床垫的需求。

本实用新型解决其技术问题所采用的技术方案是：该实用新型的结构为：五个相同的充气护理床垫(a、b、c、d、e)组成组合护理床垫，电磁阀进气管、充气护理床垫进出气管构成充气气路，触摸屏、单片机、电磁阀控制线、三位三通电磁阀构成控制系统。该组合护理床垫的最显著特点是5个相同的充气护理床垫组成组合护理床垫，充气护理床垫分别由各自的三位三通阀控制气流的进出。

该具有触摸屏能自动充气的组合护理床垫的原理：组合护理床垫由a、b、c、d、e五个充气护理床垫组成；需要某个充气护理床垫充气时，按触摸屏上某个充气护理床垫对应的充气按钮进行充气，通过单片机发出控制信号后，三位三通电磁阀电磁圈a带电，吸合电磁阀阀芯向左移动，进气气路打开，气流由电磁阀进气管经电磁阀气路、充气护理床垫进出气管进入充气护理床垫；当气垫充起后，需停止时按停止按钮，通过单片机发出控制信号后，三位三通电磁阀电磁圈a失电，电磁阀阀芯在对中弹簧的作用下移至中间位置，进出气路关闭，充气护理床垫处于保压状态；需要某个充气护理床垫放气时，按触摸屏上某个气垫对应的放气按钮进行放气，通过单片机发出控制信号后，三位三通电磁阀电磁圈b带电，吸合电磁阀阀芯向右移动，放气气路打开，气流由充气护理床垫经充气护理床垫进出气管、电磁阀出气口放出。

当需要自动充气放气时，先设置好对应充气护理床垫的充放气周期设定，再按自动按钮，单片机将按设置的充气、停止、放气时间进行周期运作，通过单片机发出充气、停止、放气控制信号后的控制方式与手动相同，通过控制三位三通电磁阀气流的进入、停止、放出，实现组合护理床垫自动充气、停止、放气，从而实现了充气护理床垫与人体紧密接触时间可控，不需专门医护人员定时翻身检查，降低了医护人员的劳动强度；病人局部患病部位不能与充气护理床垫接触时，可设定该部位的充气护理床垫不充气，从而达到局部患病部位不与充气护理床垫接触的目的。

本实用新型的有益效果：具有触摸屏能自动充气的组合护理床垫能自动充气、停止、放气，从而实现了组合护理床垫与人体紧密接触时间可控，不需专门医护人员定时翻身检查，降低了医护人员的劳动强度，满足病人局部患病不能与充气护理床垫接触的需求。

附图说明

图1是本实用新型一种具有触摸屏能自动充气的组合护理床垫的结构示意图；

图2是组合护理床垫在床上放置方式示意图；

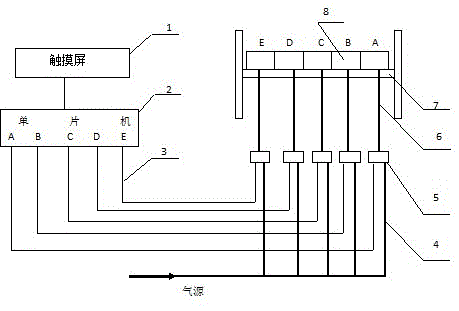

图3是一种具有触摸屏能自动充气的组合护理床垫的控制系统图；

图4是三位三通电磁阀工作原理图。

附图中各部件的标记如下：1、触摸屏；2、单片机；3、电磁阀控制线；4、电磁阀进气管；5、三位三通电磁阀；6、充气护理床垫进出气管；7、床板；8、组合护理床垫。

具体实施方式

在图1中，触摸屏1、单片机2、电磁阀控制线3、三位三通电磁阀5构成控制系统，电磁阀进气管4、充气护理床垫进出气管6构成充气气路，五个相同的充气护理床垫(a、b、c、d、e)组成组合护理床垫8。组合护理床垫8在床上放置方式如图2，充气护理床垫(a、b、c、d、e)根据需求放置在床板7上。

需要某个充气护理床垫充气时，如图3所示，按触摸屏1上某个充气护理床垫对应的充气按钮进行充气，通过单片机2发出控制信号后，如图4所示，三位三通电磁阀5电磁圈a带电，吸合电磁阀阀芯向左移动，进气气路打开，气流由电磁阀进气管4经电磁阀气路、充气护理床垫进出气管6进入充气护理床垫；当气垫充起后，需停止时按停止按钮，通过单片机发出控制信号后，三位三通电磁阀5电磁圈a失电，电磁阀阀芯在对中弹簧的作用下移至中间位置，进出气路关闭，充气护理床垫处于保压状态；需要某个充气护理床垫放气时，按触摸屏上某个气垫对应的放气按钮进行放气，通过单片机2发出控制信号后，三位三通电磁阀5电磁圈b带电，吸合电磁阀阀芯向右移动，放气气路打开，气流由充气护理床垫经充气护理床垫进出气管6、三位三通电磁阀5出气口放出。

当需要自动充气放气时，触摸屏上先设置好对应充气护理床垫的充放气周期设定，再按自动按钮，单片机将按设置的充气、停止、放气时间进行周期运作，通过单片机发出充气、停止、放气控制信号后的控制方式与手动相同，通过控制三位三通电磁阀5气流的进入、停止、放出，实现组合护理床垫8自动充气、停止、放气，从而实现了充气护理床垫8与人体紧密接触时间可控，不需专门医护人员定时翻身检查，降低了医护人员的劳动强度，满足病人局部患病不能与充气护理床垫接触的需求。当需要自动充气放气停止时，按自动按钮即停止运行。

技术特征：

1.一种具有触摸屏能自动充气的组合护理床垫，其特征在于：该护理床垫的结构为：触摸屏(1)、单片机(2)、电磁阀控制线(3)、电磁阀进气管(4)、三位三通电磁阀(5)、充气护理床垫进出气管(6)、组合护理床垫(8)构成具有触摸屏能自动充气的组合护理床垫系统；五个相同的充气护理床垫(a、b、c、d、e)组成组合护理床垫(8)，电磁阀进气管(4)、充气护理床垫进出气管(6)构成充气气路，触摸屏(1)、单片机(2)、电磁阀控制线(3)、三位三通电磁阀(5)构成控制系统。

2.一种具有触摸屏能自动充气的组合护理床垫，其特征在于：五个相同的充气护理床垫(a、b、c、d、e)的气路上都有各自的三位三通电磁阀(5)。

技术总结
本实用新型属医疗器材行业技术领域的一种护理床垫,尤其是一种具有触摸屏能自动充气的组合护理床垫。该实用新型的结构为：五个相同的充气护理床垫(A、B、C、D、E)组成组合护理床垫，电磁阀进气管、充气护理床垫进出气管构成充气气路，触摸屏、单片机、电磁阀控制线、三位三通电磁阀构成控制系统。本实用新型的目的是为了克服现有护理床垫与人体紧密接触时间长，接触身体部位容易形成褥疮，需专门医护人员定时翻身检查，普通护理床垫不能充分满足病人局部患病需求的不足，本实用新型组合护理床垫能按患者需求设定护理垫与身体接触时间，降低了医护人员的劳动强度，也能满足身体局部患病部位不能接触护理床垫的需求。

技术研发人员：莫现安
受保护的技术使用者：莫现安
技术研发日：2019.07.17
