一种水氧短波理疗手柄的制作方法

本实用新型涉及理疗美容设备领域，特别涉及一种水氧短波理疗手柄。

背景技术：

随着物质生活水平的极大改善，人们越来越关注由年纪的增长带来的皮肤干燥、长出皱纹、肌肤易敏感等问题，而为了改善这些脸部情况，很多人，尤其是女士们，会采用各种各样的手段进行保水抗敏感去皱疗程等，使用短波射频信号来进行理疗美容的设备应运而生，其可以实现除皱、水分导入、改善肌肤敏感情况等功效，从而解决上述的脸部问题，而且其易于操作、费用平民化，因此越来越受到了人们的青睐。

现有的短波射频信号理疗美容设备大多采用人工方式在脸部涂抹一层精华液或者其它美容液后，再利用短波理疗手柄备进行深层理疗，操作繁琐，便利性低；且理疗手柄不带有氧气输出，面部肌肤缺氧的问题并没有得到解决，难以保证理疗效果。

技术实现要素：

本实用新型所要解决的技术问题是，克服现有技术存在的上述缺陷，提供一种通过氧气推送药液的水氧短波理疗手柄。

本实用新型解决其技术问题所采用的技术方案是，一种水氧短波理疗手柄，包括握持柄、连接杆和短波理疗头，所述连接杆的两端分别连接握持柄和短波理疗头，所述握持柄内设有第一氧气通道，药液通道、第二氧气通道、药液腔和三通接头，所述第一氧气通道的输入口与制氧机连通，所述第一氧气通道输出口与药液腔连通，所述药液通道的输入口与药液腔连通，所述药液通道的输出口与三通接头的一个输入口连通，所述第二氧气通道的输入口与制氧机连通，所述第二氧气通道的输出口与三通接头的另一个输入口连通，所述短波理疗头的中心位置设有水氧输出口，所述水氧输出口与三通接头的输出口连通，所述短波理疗头与射频功放模块连接。

优选地，所述第一氧气通道与制氧机连通的气路上设有单向阀和节流阀，所述单向阀用于防止药液腔中药液回流，所述节流阀用于调节通入药液腔的氧气流量。

优选地，所述药液通道上设有电磁阀，所述电磁阀与水氧输出开关连接，所述水氧输出开关设于握持柄上。

优选地，所述第二氧气通道与制氧机连通的气路上设有流量计，所述流量计用于测量和调节第二氧气通道中的氧气流量。

优选地，所述短波理疗头包括第一复合电感、第二复合电感、航空插头、硅胶垫片和一对电极片，所述第一复合电感与第二复合电感连接，所述第二复合电感通过航空插头与电极片连接，所述硅胶垫片设于航空插头与电极片之间，所述水氧输出口设于两电极片的中心位置，所述三通接头的输出口穿过连接杆与水氧输出口连接。

优选地，所述短波理疗头有标准型、加宽型和尖嘴型三种形式，以适应不同的理疗部位。

优选地，所述药液腔上设有加液孔，用于添加液态药物。

优选地，所述握持柄上开设有透明窗，用于观察药液腔中的药液量。

与现有技术相比，本实用新型的有益效果是：

氧气通过第一氧气通道进入药液腔，通过第一氧气通道上的节流阀和药液通道上的电磁阀配合，以进入药液腔中氧气的流量来精确控制推送药液的量，通过流量计调节第二氧气通道中的氧气流量，三通接头将第二氧气通道中的氧气与药液通道中的药液汇合，氧气将药液迅速推送至短波理疗头上的水氧输出口，均匀地喷洒在面部肌肤上的同时，短波理疗头上的电极片发出短波，对皮肤进行深层料理，单向阀能防止药液腔中的药液回流进入氧气机内，通过握持柄上的透明窗口观察药液腔中的药液量，药液不足时，通过加液孔补充药液，短波理疗头有标准型、加宽型和尖嘴型三种形式，通过航空插头进行更换，能适应不同的理疗部位，操作简便快捷，能大幅提升理疗效果。

附图说明

附图是用来提供本实用新型的进一步理解，并构成说明书的一部分，与下面的具体实施方式一起用于解释本实用新型，但不应构成对本实用新型的限制。

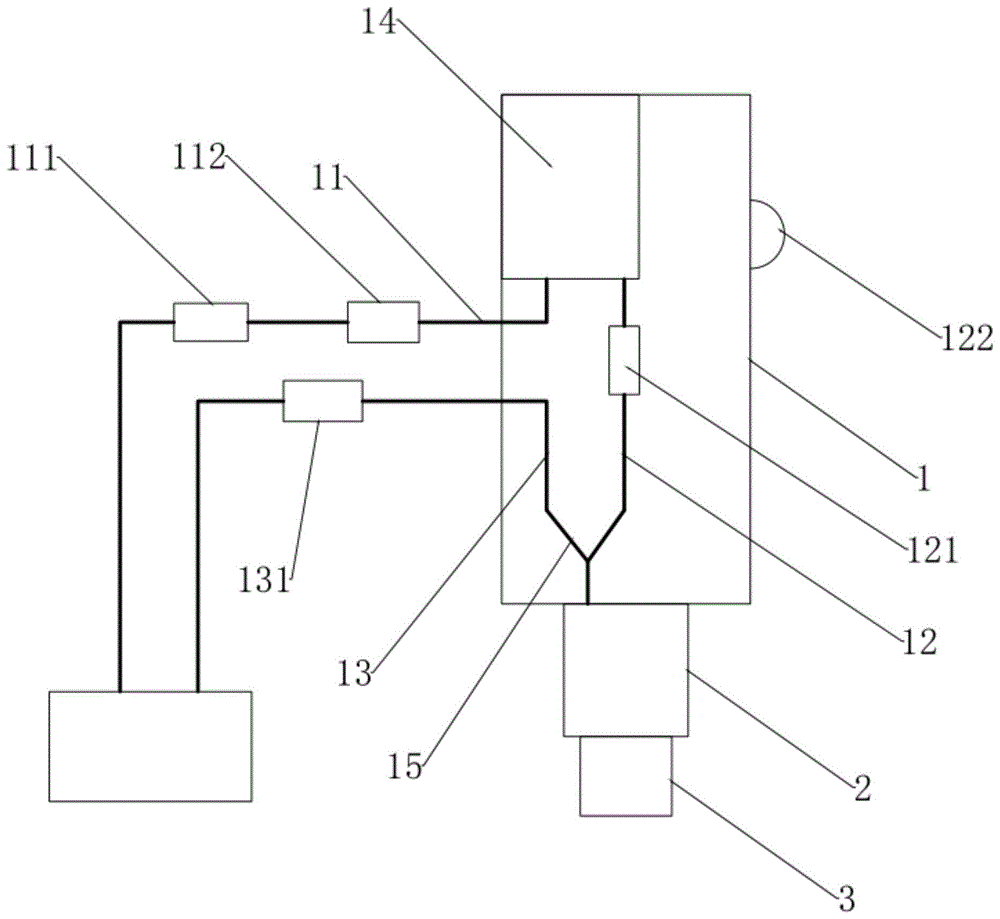

图1为本实用新型其中一实施例的结构示意图；

图2为图1所示的短波理疗头的结构示意图。

附图标记说明：1-握持柄，11-第一氧气通道，111-单向阀，112-节流阀，12-药液通道，121-电磁阀，122-水氧输出开关，13-第二氧气通道，131-流量计，14-药液腔，15-三通接头，2-连接杆，3-短波理疗头，31-水氧输出口，32-航空插头，33-硅胶垫片，l1-第一复合电感，l2-第二复合电感，c1-电极片。

具体实施方式

以下结合附图和实施例，对本实用新型提供的技术方案作进一步说明。

请一并参阅图1、图2，本实施例包括握持柄1、连接杆2和短波理疗头3，所述连接杆2的两端分别连接握持柄1和短波理疗头3，所述握持柄1内设有第一氧气通道11，药液通道12、第二氧气通道13、药液腔14和三通接头15，所述第一氧气通道11的输入口与制氧机连通，所述第一氧气通道11输出口与药液腔14连通，所述药液通道12的输入口与药液腔14连通，所述药液通道12的输出口与三通接头15的一个输入口连通，所述第二氧气通道13的输入口与制氧机连通，所述第二氧气通道13的输出口与三通接头15的另一个输入口连通，所述短波理疗头3的中心位置设有水氧输出口31，所述水氧输出口31与三通接头15的输出口连通，所述短波理疗头3与射频功放模块连接。

所述第一氧气通道11与制氧机连通的气路上设有单向阀111和节流阀112，所述单向阀111用于防止药液腔中药液回流，所述节流阀112用于调节通入药液腔14的氧气流量。

所述药液通道12上设有电磁阀121，所述电磁阀121与水氧输出开关122连接，所述水氧输出开关122设于握持柄1上，通过水氧输出开关122控制电磁阀121的开闭时间，从而控制药液通道12推送的药液量。

所述第二氧气通道13与制氧机连通的气路上设有流量计131，所述流量计131用于测量和调节第二氧气通道13中的氧气流量。

所述短波理疗头3包括第一复合电感l1、第二复合电感l2、航空插头32、硅胶垫片33和一对电极片c1，所述第一复合电感l1与第二复合电感l2连接，所述第二复合电感l2通过航空插头32与电极片c1连接，所述硅胶垫片33设于航空插头32与电极片c1之间，所述水氧输出口31设于两电极片c1的中心位置，所述三通接头15的输出口穿过连接杆2与水氧输出口31连接。

所述短波理疗头3有标准型、加宽型和尖嘴型三种形式，通过航空插头32进行更换，以适应不同的理疗部位。

所述药液腔14上设有加液孔，用于添加液态药物，所述握持柄1上开设有透明窗，用于观察药液腔14中的药液量。

本实用新型的工作原理：

氧气通过第一氧气通道11进入药液腔14，通过第一氧气通道11上的节流阀112和药液通道12上的电磁阀121配合，以进入药液腔14中氧气的流量来精确控制推送药液的量，通过流量计131调节第二氧气通道13中的氧气流量，三通接头15将第二氧气通道13中的氧气与药液通道12中的药液汇合，氧气将药液迅速、均匀地推送至短波理疗头3上的水氧输出口31，氧气与药液的混合躯体喷洒在面部肌肤上的同时，短波理疗头3上的电极片c1发出短波，对皮肤进行深层料理，单向阀111能防止药液腔14中的药液回流进入氧气机内，通过握持柄1上的透明窗口观察药液腔14中的药液量，药液不足时，通过加液孔补充药液，短波理疗头3有标准型、加宽型和尖嘴型三种形式，通过航空插头32进行更换，能适应不同的理疗部位，操作简便快捷，能大幅提升理疗效果。

以上实施例仅用于说明本实用新型的技术方案，而非对其限制；尽管参照前述实施例对本实用新型进行了详细的说明，本领域的普通技术人员应当理解：其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换；而这些修改或者替换，并不使相应技术方案的本质脱离本实用新型各实施例技术方案的精神和范围。
