一种超声换能器和超声成像装置的制作方法

本发明实施例涉及成像技术，尤其涉及一种超声换能器和超声成像装置。

背景技术：

动脉粥样硬化性是一种致死率较高的心血管疾病，而对动脉粥样硬化性检测主要依靠超声换能器。

现有的超声换能器有机械曲面换能器和平面换能器，机械曲面换能器是在超声换能器的前端制作成具有一定曲率的声透镜，来检测病变的血管管壁和粥样斑块，但是机械曲面的超声换能器的焦点由该机械曲面的曲率半径决定，由于机械曲面的曲率半径很难做到很小，因此很难在很近的位置产生焦点；平面换能器是在超声换能器的前端制作成具有平面的声透镜，平面换能器可以在换能器的前方产生一个自然远场点，焦点的距离和大小由平面换能器的频率和尺寸决定，一般焦点距离越远，平面换能器的尺寸越大，但是若平面环能器的尺寸较大，平面换能器无法进入血管，就无法检测病变的血管管壁和粥样斑块。

技术实现要素：

本发明实施例提供了一种超声换能器和超声成像装置，以实现利用超声换能器在较近的距离范围内进行聚焦，提高超声图像的分辨率的技术效果。

第一方面，本发明实施例提供了一种超声换能器，该超声换能器包括：背衬层、压电层、匹配层和结构层；其中，

所述背衬层，设置于所述超声换能器的底端；

所述压电层，设置于所述背衬层的上方，与所述背衬层贴合；

所述匹配层，设置于所述压电层的上方，与所述压电层贴合；

所述结构层，设置于所述匹配层的上方，与所述匹配层贴合，所述结构层包括至少一个环形凸起。

可选的，所述结构层包括两个环形凸起，所述两个环形凸起组成回字型结构；

其中，所述两个环形凸起中的一个环形凸起的尺寸大于另一个环形凸起的尺寸，尺寸较小的环形凸起位于所述匹配层的中心区域。

可选的，所述结构层包括一个环形凸起和两个条形凸起；

其中，所述一个环形凸起位于所述匹配层的中心区域，所述两个条形凸起位于所述匹配层相对的两个侧边区域。

可选的，所述结构层的宽度基于菲涅尔衍射定理以及所述结构层的超声声波的波长和焦距确定。

可选的，所述结构层的厚度基于所述超声声波的波长、所述超声声波在水中的第一传播速度、所述超声声波在所述结构层中的第二传播速度，以及通过所述匹配层的所述超声声波与通过所述结构层的所述超声声波之间的相位角确定。

可选的，所述结构层的声阻抗基于所述结构层材料的材料密度和所述第一传播速度确定，所述结构层的声阻抗位于所述超声声波在水中的声阻抗和所述超声声波在所述匹配层的声阻抗之间。

可选的，所述压电层的厚度为所述压电层的超声声波的波长的一半，其中，所述压电层的超声声波的波长由所述压电层的声速除以超声换能器的频率得到。

可选的，所述匹配层的厚度为所述匹配层的超声声波的波长的四分之一，其中，所述匹配层的超声声波的波长由所述匹配层的声速除以超声换能器的频率得到。

可选的，所述环形凸起为空心或者实心结构；所述环形凸起包括方形凸起、圆形凸起、三角形凸起或者星形凸起中的至少一种。

第二方面，本发明实施例还提供了超声成像装置，该装置包括：连接器、导管和本发明实施例中任一所述的超声换能器；其中，

所述导管，与所述超声换能器电连接；

所述连接器，一端与所述导管电连接，另一端分别与超声成像系统和旋转回撤装置电连接。

本发明实施例的技术方案，设计了一种超声换能器，该超声换能器不仅包括背衬层、压电层和匹配层，还在匹配层的上方设置有与匹配层贴合的结构层，能够通过结构层对超声换能器所产生的超声声波进行调控，而且，由于该结构层包括至少一个环形凸起，通过环形凸起对超声声波进行调控，能够达到与弧度聚焦换能器类似的聚焦效果，使得超声声波焦点位置的波束变窄，从而获取高的成像分辨率和清晰度的超声图像。

附图说明

图1是本发明实施例一中的超声换能器的结构示意图；

图2是本发明实施例一中的超声换能器的一种结构示意图；

图3是本发明实施例一中的超声换能器的另一结构示意图；

图4是本发明实施例二中的结构层的宽度确定示意图；

图5是本发明实施例二中的利用本发明实施例的超声换能器模拟示意图；

图6是本发明实施例三中的超声成像装置的结构示意图；

图7是本发明实施例三中的超声成像装置的剖面结构示意图；

图8是本发明实施例三中的超声成像装置工作示意图。

具体实施方式

下面结合附图和实施例对本发明作进一步的详细说明。可以理解的是，此处所描述的具体实施例仅仅用于解释本发明，而非对本发明的限定。另外还需要说明的是，为了便于描述，附图中仅示出了与本发明相关的部分而非全部结构。

实施例一

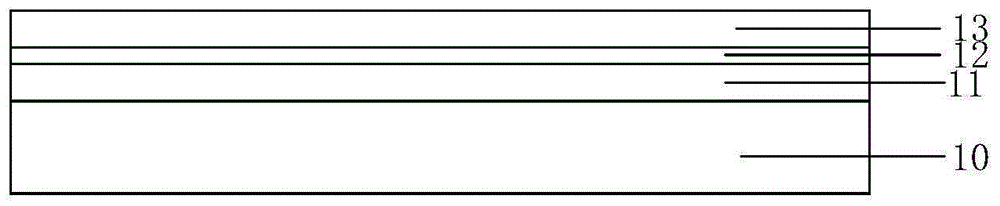

图1为本发明实施例一提供的超声换能器的结构示意图，如图1所示，该超声换能器1包括：背衬层10、压电层11、匹配层12和结构层13；其中，背衬层10，设置于所述超声换能器的底端；压电层11，设置于背衬层10的上方，与背衬层10贴合；匹配层12，设置于压电层11的上方，与压电层11贴合；结构层13，设置于匹配层12的上方，与匹配层12贴合，结构层13包括至少一个环形凸起。

如图1所示，背衬层10作为衬底可位于超声换能器1的底端，其厚度和层数可根据用户需求自行设定，这里不做限定。此外，背衬层10的结构可以如图1所示为方形，还可以为圆形、三角形或者星形等其他任意多边形的形状，这里不做限定。同时，背衬层10的结构可以为实心结构，也可以为空心结构，这里也不做限定。

示例性的，压电层的材料可以采用压电陶瓷、压电单晶、压电复合材料及其他可以用于超声换能器制作的材料。

可选的，压电层11的结构也可以如图1中所示的方形，还可以为圆形、三角形或者星形等其他任意多边形的形状，这里不做限定。同时，压电层11的结构可以为实心结构，也可以为空心结构，这里也不做限定。压电层11的层数也可根据用户需求自行设定，这里也不做限定。

示例性的，压电层11和背衬层10贴合的平面可以如图1中所示为方形，还可以为圆形、三角形或者星形等其他任意多边形的形状，这里不做限定。

在本发明实施例中，可选地，匹配层12的数量可以为一层、两层或多层，匹配层的具体数量可根据用户需求自行设定，这里不做限定。匹配层12的结构也可以如图1中所示的方形，还可以为圆形、三角形或者星形等其他任意多边形的形状，这里不做限定。同时，匹配层12的结构可以为实心结构，也可以为空心结构，这里也不做限定。

示例性的，压电层11和匹配层12贴合的平面可以如图1中所示为方形，还可以为圆形、三角形或者星形等其他任意多边形的形状，这里不做限定。

类似地，结构层13的数量可以为一层、两层或两层以上。可以理解的是，结构层的层数越多，对超声声波的调控性能相对越灵活。但考虑到实现时的技术限制，结构层13的层数可以根据超声换能器的尺寸限制以及结构层的制作工艺确定。

可选的，结构层13的结构也可以如图1中所示的方形，还可以为圆形、三角形或者星形等其他任意多边形的形状，这里不做限定。同时，结构层13的结构可以为实心结构，也可以为空心结构，这里也不做限定。示例性的，匹配层12和结构层13贴合的平面可以如图1中所示为方形，还可以为圆形、三角形或者星形等其他任意多边形的形状，这里不做限定。

需要说明的是，背衬层10、压电层11、匹配层12和结构层13两两之间的贴合面可以如图1所示为相同的形状，也可以为互不相同的形状，这里不做限定，同时，背衬层10、压电层11、匹配层12和结构层13也可以均为实心结构，也可以均为空心结构，还可以是其中一个或者多个为实心结构，另外多个或一个为空心结构，这里也不做限定。

同样的，压电层11和背衬层10贴合的平面、压电层11和匹配层12贴合的平面，以及匹配层12和结构层13贴合的平面，可以如图1所示的为相同的形状，也可以为不同的形状，这里不做限定。

结构层13中的至少一个环形凸起，环形凸起的个数可以为一个，两个或者多个，这里不做限定。

这里的环形凸起可对超声声波进行调控，能够达到与弧度聚焦换能器类似的聚焦效果，使得超声声波焦点位置的波束变窄，从而获取高的成像分辨率和清晰度的超声图像。

可选的，结构层13包括两个环形凸起，所述两个环形凸起组成回字型结构；其中，所述两个环形凸起中的一个环形凸起的尺寸大于另一个环形凸起的尺寸，尺寸较小的环形凸起位于所述匹配层的中心区域。

示例性的，参考图2所述的超声换能器的一种结构示意图，其中，图2中的a图为该超声换能器的主视图，图2中的b图为该超声换能器的俯视图，图2中的c图为该超声换能器的侧视图，如图2所示，该结构层13上有两个环形凸起131和132，环形凸起131和环形凸起132的尺寸不同，环形凸起131的尺寸较小，环形凸起132的尺寸较大，环形凸起131和环形凸起132可以组成回字型结构，即环形凸起131和环形凸起132的中心一致，尺寸较小的环形凸起131位于尺寸较大的环形凸起132的内部，尺寸较小的环形凸起131位于匹配层12的中心区域，例如，可以是环形凸起131和环形凸起132的中心位于匹配层12的中心位置。这样结构层13中的环形凸起131和环形凸起132可以对超声声波进行调控，能够达到与弧度聚焦换能器类似的聚焦效果，使超声声波焦点位置的波束变窄，从而获取高的成像分辨率和清晰度的超声图像。

其中，环形凸起131和环形凸起132的形状可以相同也可以不同。作为本发明一个可选实施方式，环形凸起131和环形凸起132的形状均可以为方形结构。进一步地，环形凸起131可以为实心的方块结构，环形凸起132可以为空心的方块结构。

需要说明的是，图2中仅仅示出了结构层包括两个环形凸起的情况，但并不限定结构层只能包括两个环形结构，例如，环形凸起131可以为空心的方块结构，在环形凸起131的内部还可以设置有至少一个空心或实心的环形凸起。当然，还可以在环形凸起131和环形凸起132之间设置有环形凸起结构。

在本发明实施例中，结构层13还包括条形凸起，为了使得超声换能器聚焦的位置尽量对应于超声换能器的中心位置，可以将条形凸起的数量设置为偶数个，并且在匹配层12的上方呈对称性排布。例如，当匹配层的形状为方形时，条形凸起可以分别设置于匹配层12的相对的两个侧边的边缘区域。

可选的，结构层13包括一个环形凸起和两个条形凸起；其中，所述一个环形凸起位于所述匹配层的中心区域，所述两个条形凸起位于所述匹配层相对的两个侧边区域。

示例性的，参考图3所述的超声换能器的另一结构示意图，图3中的a图为该超声换能器的主视图，图3中的b图为该超声换能器的俯视图，图3中的c图为该超声换能器的侧视图，如图3所示，该结构层13包括一个环形凸起134和两个条形凸起135，环形凸起134位于匹配层12的中心区域，例如，可以是环形凸起134的中心位于匹配层12的中心位置，两个条形凸起135位于匹配层相对的两个侧边区域，例如，如图3所示，两个条形凸起135位于匹配层相对的左右两个侧边区域，当然也可以设置于匹配层相对的上下两个侧边区域，这样结构层13中的一个环形凸起134和两个条形凸起135可以对超声声波进行调控，能够达到与弧度聚焦换能器类似的聚焦效果，使超声声波焦点位置的波束变窄，从而可获取高的成像分辨率和清晰度的超声图像。

需要说明的是，图3中仅仅示出了结构层包括一个环形凸起和两个条形凸起的情况，但并不限定结构层只能包括一个环形凸起和两个条形凸起结构，例如，一个环形凸起134可以为空心的方块结构，在环形凸起134的内部还可以设置有至少一个空心或实心的环形凸起。当然，还可以在环形凸起134和两个条形凸起135之间设置有环形凸起结构或者条形凸起结构。

可以理解的是，图2和图3为结构层13的两个可行的结构，在实际应用时，利用图2或者图3的结构均可，这里图2和图3可以理解为，将图2和图3中的凸起部分和匹配层平面部分进行了互换，可以看出，图3中的凸起为将图2中匹配层平面的部分凸起，将图2中环形凸起131和环形凸起132凹下去，即可形成图3中的结构。

可选的，环形凸起为空心或者实心结构。示例性地，环形凸起可以包括方形凸起、圆形凸起、三角形凸起或者星形凸起中的至少一种，这里可根据用户需求自行设定，不做限定。

这里将环形凸起的设计主要是考虑到菲涅尔衍射原理，因为光源或者声波可以在光源或者声波和障碍物间距离为有限远的情况下发生衍射，其菲涅尔衍射是由小孔、狭缝等产生，因此在设计环形凸起的时候，可将环形凸起设计成至少一个封闭的方形凸起、三角形凸起或者星形凸起等，这样至少一个方形凸起、三角形凸起或者星形凸起等之间可形成狭缝，可对超声声波产生衍射，或者，还可以将环形凸起设计成圆形凸起，这样圆形凸起形成小孔，也可对超声声波产生衍射，这样利用菲涅尔衍射定理公式(菲涅尔半波带法)可以对超声声波进行调控，能够达到与弧度聚焦换能器类似的聚焦效果，提高超声图像的分辨率的技术效果。本发明实施例的技术方案，设计了一种超声换能器，该超声换能器不仅包括背衬层、压电层和匹配层，还在匹配层的上方设置有与匹配层贴合的结构层，能够通过结构层对超声换能器所产生的超声声波进行调控，而且，由于该结构层包括至少一个环形凸起，通过环形凸起对超声声波进行调控，能够达到与弧度聚焦换能器类似的聚焦效果，使得超声声波焦点位置的波束变窄，从而获取高的成像分辨率和清晰度的超声图像。

实施例二

本发明实施例的技术方案是在上述实施例的技术方案的基础上，可选的，结构层13的宽度基于菲涅尔衍射定理以及结构层13的超声声波的波长和焦距确定。

示例性的，超声声波的波长与结构层13所用的材料和超声换能器发射的超声声波的频率有关，基于公式：λ＝c/f来确定超声声波的波长，这里的λ为超声声波的波长，c为超声声波的声速，f为超声换能器发射的超声声波的频率，在实际应用中，超声换能器发射的超声声波的频率一般为20-100mhz，这里结构层13所用的材料可以是树脂材料、亚克力材料、橡胶材料、有机硅材料或光刻胶等声学参数相近的材料。这里的焦距与实际应用有关，例如，血管内超声主要检测超声换能器前端1mm-3mm区域的物体，因为血管壁大概就在超声换能器前端1mm-3mm区域，所以一般情况下，可以把焦距定为2mm。

示例性的，以图2所示的超声换能器的结构为例，参考图4所示的结构层的宽度确定示意图，根据菲涅尔衍射定理，当超声换能器的结构层满足以下公式时，超声换能器可将超声声波聚焦在预设位置上(例如，焦距2mm位置处)，形成焦点，wi(i＝1)＝ri，wi(i＞1)＝ri-rj(j＝i-1)，其中，rn表示第n个菲涅耳区域的宽度(即图4中凸起的区域d1和d2)；λ表示超声换能器发射的超声声波的波长；f表示超声声波的焦距；wi(i＝1)表示中心环形凸起边长的一半(即图4中d1的一半)；wi(i＞1)表示除中心环形凸起以外其他环形凸起的宽度(即图4中的w1和w2)；ri表示第i个环形凸起的边长的一半，rj表示第j个环形凸起的边长的一半。

示例性的，基于上述菲涅尔衍射定理公式，图4中的环形凸起和环形凸起间的狭缝的宽度的基于如下公式可确定：

其中，λ为超声声波的波长，f为超声声波的焦距。

基于上述的计算方法，可确定结构层的宽度，这样可基于确定的结构层的宽度，设计结构层的环形凸起，通过环形凸起对超声声波进行调控，能够达到与弧度聚焦换能器类似的聚焦效果，使得超声声波焦点位置的波束变窄，从而获取高的成像分辨率和清晰度的超声图像。

可选的，结构层13的厚度基于所述超声声波的波长、所述超声声波在水中的第一传播速度、所述超声声波在结构层13中的第二传播速度，以及通过匹配层12的所述超声声波与通过结构层13的所述超声声波之间的相位角确定。

示例性的，第一传播速度可以是超声声波在水中的传播速度；第二传播速度可以是超声声波在结构层中的传播速度；基于所述超声声波的波长、所述超声声波在水中的第一传播速度、所述超声声波在结构层13中的第二传播速度，以及通过匹配层12的所述超声声波与通过结构层13的所述超声声波之间的相位角，通过如下公式，即可确定结构层的厚度：

其中，c0为超声声波的第一传播速度，c1为超声声波的第二传播速度，h为结构层的厚度，为通过匹配层的超声声波与通过结构层的超声声波之间的相位角。

需要说明的是，超声换能器的结构层可以实现对超声声波进行相位调控，通过匹配层的超声声波是被调控过的超声声波，通过结构层的超声声波是未被调控过的超声声波，在实际应用时，结构层实现让超声声波的波形晚四分之一个周期，即当时，结构层调控超声声波的聚焦效果最佳。

通过上述的计算方式，确定结构层的厚度，这样可基于确定的结构层的厚度，设计结构层的环形凸起，通过环形凸起对超声声波进行调控，能够达到与弧度聚焦换能器类似的聚焦效果，使得超声声波焦点位置的波束变窄，从而获取高的成像分辨率和清晰度的超声图像。

可选的，结构层13的声阻抗基于结构层13材料的材料密度和所述第一传播速度确定，结构层13的声阻抗位于所述超声声波在水中的声阻抗和所述超声声波在匹配层12的声阻抗之间。

示例性的，结构层13的声阻抗基于结构层材料的材料密度和第一传播速度，根据如下公式可以确定：z＝ρc，其中，z为结构层的声阻抗，ρ为结构层所用材料的材料密度，c为第一传播速度，即超声声波在水中的传播速度。这里的结构层13的声阻抗位于所述超声声波在水中的声阻抗和所述超声声波在匹配层12的声阻抗之间，具体的，可以是z水＜z结构层＜z匹配层。这样可根据结构层的声阻抗设计结构层上的环形凸起，通过环形凸起对超声声波进行调控，能够达到与弧度聚焦换能器类似的聚焦效果，使得超声声波焦点位置的波束变窄，从而获取高的成像分辨率和清晰度的超声图像。可选的，压电层11的厚度为压电层11的超声声波的波长的一半，其中，压电层11的超声声波的波长由压电层11的声速除以超声换能器的频率得到。

示例性的，压电层11的超声声波的波长由压电层11的声速除以超声换能器的频率得到。具体的，可以是压电层11的声速除以超声换能器的频率得到压电层11的超声声波的波长，再将其超声声波的波长的一半作为压电层11的厚度。

可选的，匹配层12的厚度为匹配层12的超声声波的波长的四分之一，其中，匹配层12的超声声波的波长由匹配层12的声速除以超声换能器的频率得到。

示例性的，匹配层12的超声声波的波长由匹配层12的声速除以超声换能器的频率得到。具体的，可以是匹配层12的声速除以超声换能器的频率得到匹配层12的超声声波的波长，再将其超声声波的波长的四分之一作为匹配层12的厚度。

上述压电层11的厚度和匹配层12的厚度，这样即使结构层中的部分环形凸起缺失，也可以使超声换能器发射的超声声波可在预设位置上聚焦成一个焦点，能够达到与弧度聚焦换能器类似的聚焦效果，使得超声声波焦点位置的波束变窄，从而获取高的成像分辨率和清晰度的超声图像。

参考图5所述的利用本发明实施例的超声换能器模拟示意图，如图5所示，使用有限元软件comsol对本发明实施例中的超声换能器进行模拟仿真，具体可以是分别在垂直于现有技术的平面超声换能器和本发明实施例的超声换能器的两个截面上观察在现有技术的平面超声换能器和本发明实施例的超声换能器的正前方预设位置产生的焦点图，其中，图5中的a图为现有技术的平面超声换能器产生的焦点，图5中的b图为本发明实施例的超声换能器产生的焦点。通过模拟，更加验证了本发明实施例的环形凸起可以对超声声波进行调控，能够达到与弧度聚焦换能器类似的聚焦效果，使得超声声波焦点位置的波束变窄，从而获取高的成像分辨率和清晰度的超声图像。

本发明实施例的技术方案，结构层13的宽度基于菲涅尔衍射定理以及结构层13的超声声波的波长和焦距确定，这样可基于确定的结构层的宽度，设计结构层的环形凸起，通过环形凸起对超声声波进行调控，能够达到与弧度聚焦换能器类似的聚焦效果，使得超声声波焦点位置的波束变窄，从而获取高的成像分辨率和清晰度的超声图像。。结构层13的厚度基于所述超声声波的波长、所述超声声波在水中的第一传播速度、所述超声声波在结构层13中的第二传播速度，以及通过匹配层12的所述超声声波与通过结构层13的所述超声声波之间的相位角确定，这样可基于确定的结构层的厚度，设计结构层的环形凸起，通过环形凸起对超声声波进行调控，能够达到与弧度聚焦换能器类似的聚焦效果，使得超声声波焦点位置的波束变窄，从而获取高的成像分辨率和清晰度的超声图像。结构层13的声阻抗基于结构层13材料的材料密度和所述第一传播速度确定，结构层13的声阻抗位于所述超声声波在水中的声阻抗和所述超声声波在匹配层12的声阻抗之间，这样可根据结构层的声阻抗设计结构层上的环形凸起，通过环形凸起对超声声波进行调控，能够达到与弧度聚焦换能器类似的聚焦效果，使得超声声波焦点位置的波束变窄，从而获取高的成像分辨率和清晰度的超声图像。压电层11的厚度为压电层11的超声声波的波长的一半，其中，压电层11的超声声波的波长由压电层11的声速除以超声换能器的频率得到，匹配层12的厚度为匹配层12的超声声波的波长的四分之一，其中，匹配层12的超声声波的波长由匹配层12的声速除以超声换能器的频率得到，这样即使结构层中的部分环形凸起缺失，也可以使超声换能器发射的超声声波可在预设位置上聚焦成一个焦点，能够达到与弧度聚焦换能器类似的聚焦效果，使得超声声波焦点位置的波束变窄，从而获取高的成像分辨率和清晰度的超声图像。

实施例三

图6为本发明实施例三提供的超声成像装置的结构示意图，如图6所示，该超声成像装置包括：连接器3、导管2和本发明实施例中任一所述的超声换能器1；其中，导管2，与超声换能器1电连接；连接器3，一端与导管2电连接，另一端分别与超声成像系统和旋转回撤装置电连接。

可选的，参考图7所述的超声成像装置的剖面结构示意图，如图7所示，导管2内部设有金属软管21和同轴电缆22；其中，金属软管21呈空腔的螺旋状结构；同轴电缆22，贯穿金属软管21的空腔，一端与超声换能器1电连接，另一端与连接器3电连接。

可选的，在导管2中还可以设置有一定位模块，该定位模块用于超声换能器1的定位，以便来引导超声换能器移动到病变所在的管壁和粥样斑块所在的位置。

可选的，如图6所示，在连接器3上还可设置有一注水口31，该注水口31可用于向超声成像装置内注水。

参考图8所述的超声成像装置工作示意图，图8中，100为血管，b1为正常血管图，b2为出现粥样硬化斑块的血管图，本发明实施例所提供的超声成像装置具体可以用于血管内超声工作，利用安装在导管顶端的超声换能器插入到人体血管内疑似病变的位置进行二维组织成像，它不仅可以实时显示血管内壁的形态，而且还可以通过组织平面分析和三维重建对病变大小进行测量，为深入了解血管病变的形态和功能提供了新的视野，同时也为临床诊断和治疗提供更加准确可靠的信息。利用该超声成像装置，基于血管内超声技术除了可显示管腔形态和血管壁信息之外，还可以初步确定粥样硬化斑块的组织形态学特征，同时，通过准确的定量分析，测量血管直径、横截面积和狭窄程度，可识别血管造影不能发现的早期动脉粥样硬化病变，尤其对血管造影显示的临界病变，利用该超声成像装置，基于血管内超声技术可对其进行精确的定量分析，确定其狭窄程度及病变类型，以协助临床治疗方案的选择。利用该超声成像装置，基于血管内超声技术在指导冠状动脉介入式治疗方面也具有非常重要的应用价值。因为该技术可以准确的反应血管内部形貌、病变的性质以及严重程度等情况，从而为选择正确的治疗策略提供依据，例如选择尺寸合适的支架等。同时利用该超声成像装置，基于血管内超声技术可用于术后支架治疗效果的评价，例如支架扩张是否充分、是否完全贴壁、是否均匀的展开并完全覆盖病变等，有利于及时发现和纠正支架植入后存在的某些问题，以达到最佳的介入治疗效果。

本发明实施例所提供的超声成像装置包含本发明任意实施例所提供的超声换能器，具备超声换能器相应模块和有益效果。同时本发明实施例提供的超声成像装置提高了现有超声成像装置在血管内超声成像的分辨率和清晰度，可以获得更好的图像分辨率和清晰度。

注意，上述仅为本发明的较佳实施例及所运用技术原理。本领域技术人员会理解，本发明不限于这里所述的特定实施例，对本领域技术人员来说能够进行各种明显的变化、重新调整和替代而不会脱离本发明的保护范围。因此，虽然通过以上实施例对本发明进行了较为详细的说明，但是本发明不仅仅限于以上实施例，在不脱离本发明构思的情况下，还可以包括更多其他等效实施例，而本发明的范围由所附的权利要求范围决定。
