一种电梯按钮杀菌装置的制作方法

本发明涉及一种杀菌装置，特别涉及一种电梯按钮杀菌装置，属于电梯消毒技术领域。

背景技术：

电梯是指服务于建筑物内若干特定的楼层，其轿厢在楼层之间上下不断运动，可在每一层之间处于静止状态，多用于载人载货，极大的方便了人类的出行和生活，通过电梯内按钮可运转电梯到指定楼层，电梯属于公众场合，会有许许多多的人接触电梯按钮，这就很容易使得人与人之间通过电梯按钮进行病毒和细菌的传播，带来了一定的危险性。

电梯的控制依赖于电梯按钮，便于上下操控，电梯按钮在使用的过程中容易附着细菌，导致使用者细菌感染，电梯按钮在杀菌消毒时，通常的做法通过酒精喷洒，或在电梯按钮上放置整块保护膜用来隔绝外界接触，或者工作人员使用消毒布进行消毒，这样做消毒效果差，不仅仅浪费了资源，给工作人员增加了工作难度，消耗了大量的时间，使用不便，为此，中国专利号cn111265695a给出的一种电梯按钮杀菌装置，通过设置杀菌灯管、喷雾孔极大的提高了杀菌装置的功能性，通过杀菌灯管、喷雾孔的配合使用，使得杀菌装置具备多种杀菌灭毒方式，可将不同种类的病毒、细菌杀死，具备良好的杀菌效果，且喷雾孔的个数较多，按压一次即可将杀菌液体笼罩电梯按钮组成的矩形阵列，使得按压次数减少的同时，提高了杀菌范围和效果，然而上述专利中，安装携带存在着不便，功能单一，且通过喷洒的方式进行杀菌，耗费较多的消毒剂，也不容易擦干，给使用者带来不便，为此，我们提供一种电梯按钮杀菌装置。

技术实现要素：

本发明的目的在于提供一种电梯按钮杀菌装置，以解决上述背景技术中提出的问题。

为实现上述目的，本发明提供如下技术方案：一种电梯按钮杀菌装置，包括安装板，所述安装板正面的中部固定设有壳体，所述壳体的内部固定设有凹形筒，所述凹形筒顶端的两侧均开设有挥发孔道，所述凹形筒的中部固定设有药液筒，所述药液筒的内部活动设有橡胶塞，所述橡胶塞的顶端固定设有活塞杆，所述活塞杆的一端穿过壳体并固定设有垫盘，所述药液筒底端的出料口固定设有延长管道，所述延长管道的一端固定连接有滴灌带，所述滴灌带的表面固定设有多个滴管孔，所述安装板底端的两侧均固定设有长条，两个所述长条的正面均开设有滑动槽，两个所述滑动槽的内部均滑动连接有滑动块，两个所述滑动块均与设有的防护外壳固定连接，所述防护外壳内腔的两侧均固定设有电池套，两个所述电池套的内部均安装有蓄电池，所述防护外壳内腔的中部安装有两个对称的紫外灯，所述防护外壳内腔的顶部和底部均通过卡柱活动安装有清洁背板，两个所述清洁背板的表面固定设有百洁布，两个百洁布的表面固定设有多个摩擦块，两个所述长条的背面均通过卡合结构活动连接有安装背条。

作为本发明的一种优选技术方案，两个所述卡合结构包括与开设在两个长条背面的卡孔，两组所述卡孔的内部均卡合连接有榫柱，两组所述榫柱分别设置在对应的安装背条的正面。

作为本发明的一种优选技术方案，所述壳体的一侧穿插连接有补液管道，所述补液管道的一端与药液筒连通。

作为本发明的一种优选技术方案，两个所述挥发孔道的内部均穿插连接有挥发棒。

作为本发明的一种优选技术方案，所述安装板的两侧均固定设有安装耳板，两个所述安装耳板的中部螺纹贯穿有锁紧螺栓。

作为本发明的一种优选技术方案，所述防护外壳的一侧固定设有开关按钮，所述紫外灯通过开关按钮与蓄电池电性连接。

作为本发明的一种优选技术方案，所述防护外壳的正面固定设有弹性提手。

作为本发明的一种优选技术方案，两个所述滑动槽的底部均固定设有复位弹簧，两个所述复位弹簧与对应的滑动块接触连接。

与现有技术相比，本发明的有益效果是：

1.本发明一种电梯按钮杀菌装置，通过设有的药液筒、活塞杆、橡胶塞、延长管道、滴灌带和滴管孔，通过滴灌带和滴管孔将药液筒内部的杀菌剂滴出来，避免杀菌剂的浪费，保障杀菌的同时，极大可能的节省资源。

2.本发明一种电梯按钮杀菌装置，通过设有的防护外壳、紫外灯、百洁布、清洁背板和摩擦块，通过紫外线以及杀菌剂进行杀菌，功能多样，可将不同种类的病毒、细菌杀死，具备良好的杀菌效果，同时提高了杀菌范围和效果，降低了工作难度，节省了时间，同时使用简单，操作便捷，保证了工作的顺利进展。

3.本发明一种电梯按钮杀菌装置，通过设有的安装背条、榫柱、卡孔、安装耳板和锁紧螺栓，便于快速安装以及更换方便，无需通过粘胶进行安装，节省时间，极大可能的保护电梯按钮面板。

4.本发明一种电梯按钮杀菌装置，通过设有的凹形筒、挥发棒和挥发孔道，便于添加香薰进入，方便香薰的挥发，提高电梯内部的空气清新度，降低杀菌剂的刺鼻味影响，实用性强。

附图说明

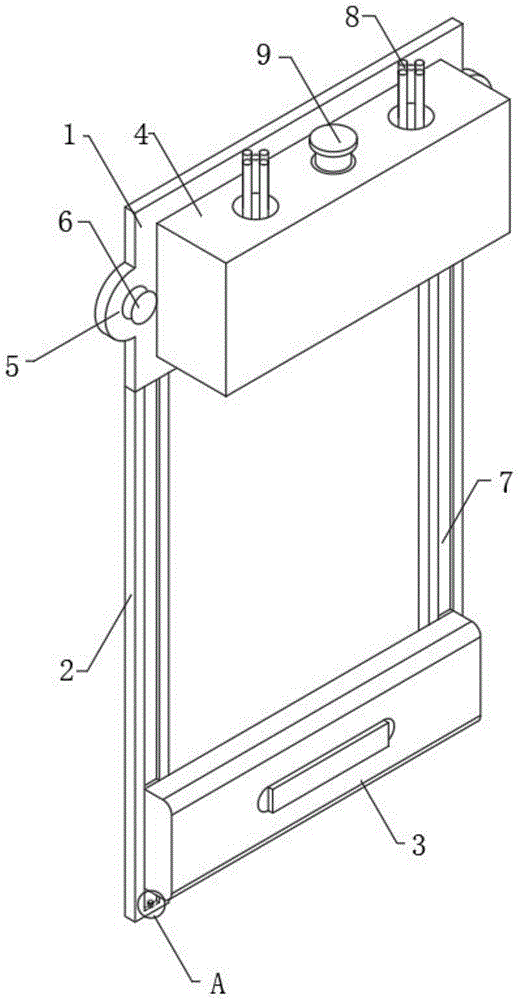

图1为本发明的结构示意图；

图2为本发明壳体的内部结构示意图；

图3为本发明防护外壳内部结构分解示意图；

图4为本发明防护外壳平面示意图；

图5为本发明连接结构的结构示意图；

图6为本发明图1中a处局部放大图。

图中：1、安装板；2、长条；3、防护外壳；4、壳体；5、安装耳板；6、锁紧螺栓；7、滑动槽；8、挥发棒；9、垫盘；10、滑动块；11、紫外灯；12、百洁布；13、清洁背板；14、摩擦块；15、卡柱；16、电池套；17、蓄电池；18、开关按钮；19、凹形筒；20、挥发孔道；21、药液筒；22、活塞杆；23、橡胶塞；24、延长管道；25、滴灌带；26、滴管孔；27、补液管道；28、安装背条；29、榫柱；30、卡孔；31、弹性提手；32、复位弹簧。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1-6，本发明提供了一种电梯按钮杀菌装置的技术方案：

根据图1-6所示，包括安装板1，安装板1正面的中部固定设有壳体4，壳体4的内部固定设有凹形筒19，凹形筒19顶端的两侧均开设有挥发孔道20，凹形筒19的中部固定设有药液筒21，药液筒21的内部活动设有橡胶塞23，橡胶塞23的顶端固定设有活塞杆22，活塞杆22的一端穿过壳体4并固定设有垫盘9，药液筒21底端的出料口固定设有延长管道24，延长管道24的一端固定连接有滴灌带25，滴灌带25的表面固定设有多个滴管孔26，安装板1底端的两侧均固定设有长条2，两个长条2的正面均开设有滑动槽7，两个滑动槽7的内部均滑动连接有滑动块10，两个滑动块10均与设有的防护外壳3固定连接，防护外壳3内腔的两侧均固定设有电池套16，两个电池套16的内部均安装有蓄电池17，防护外壳3内腔的中部安装有两个对称的紫外灯11，防护外壳3内腔的顶部和底部均通过卡柱15活动安装有清洁背板13，两个清洁背板13的表面固定设有百洁布12，两个百洁布12的表面固定设有多个摩擦块14，两个长条2的背面均通过卡合结构活动连接有安装背条28。

根据图1、图2、图4和图5所示，两个卡合结构包括与开设在两个长条2背面的卡孔30，两组卡孔30的内部均卡合连接有榫柱29，两组榫柱29分别设置在对应的安装背条28的正面，便于快速安装以及更换方便，无需通过粘胶进行安装，节省时间，极大可能的保护电梯按钮面板，壳体4的一侧穿插连接有补液管道27，补液管道27的一端与药液筒21连通，便于及时的补充杀菌剂进入，两个挥发孔道20的内部均穿插连接有挥发棒8，便于香薰更好的挥发，提升空气清新度，安装板1的两侧均固定设有安装耳板5，两个安装耳板5的中部螺纹贯穿有锁紧螺栓6，便于快速安装，使用方便，防护外壳3的一侧固定设有开关按钮18，紫外灯11通过开关按钮18与蓄电池17电性连接，便于更好的操作控制，防护外壳3的正面固定设有弹性提手31，方便工作人员对防护外壳3施力，使得防护外壳3能够上下滑动，两个滑动槽7的底部均固定设有复位弹簧32，两个复位弹簧32与对应的滑动块10接触连接，防止防护外壳3滑动到滑动槽7的底部发生卡死现象，便于防护外壳3更好的上下滑动。

具体使用时，本发明一种电梯按钮杀菌装置，首先将安装背条28固定安装到电梯按钮的两侧，通过卡孔30与榫柱29的卡合连接，使得长条2也位于电梯按钮的两侧，通过锁紧螺栓6将安装板1安装到电梯按钮面板连接，通过补液管道27往药液筒21的内部添加杀菌剂，通过推动活塞杆22，使得橡胶塞23挤压药液筒21内部的杀菌剂，促使杀菌剂通过延长管道24进入到滴灌带25，并通过滴灌带25表面的滴管孔26滴落到电梯按钮的表面处，工作人员通过握住弹性提手31，对防护外壳3施力，使得滑动块10沿着对应的滑动槽7上下滑动，带动防护外壳3上下运动，通过百洁布12和摩擦块14对电梯按钮进行杀菌，杀菌完成之后，通过启动开关按钮18，使得紫外灯11与蓄电池17连通，再次对防护外壳3施力，使得滑动块10沿着对应的滑动槽7上下滑动，带动防护外壳3上下运动，对电梯按钮进行紫外线杀菌，可将不同种类的病毒、细菌杀死，具备良好的杀菌效果，同时提高了杀菌范围和效果，降低了工作难度，节省了时间，同时使用简单，操作便捷，保证了工作的顺利进展，综上所述，本发明通过设有的药液筒21、活塞杆22、橡胶塞23、延长管道24、滴灌带25和滴管孔26，通过滴灌带25和滴管孔26将药液筒21内部的杀菌剂滴出来，避免杀菌剂的浪费，保障杀菌的同时，极大可能的节省资源，通过设有的安装背条28、榫柱29、卡孔30、安装耳板5和锁紧螺栓6，便于快速安装以及更换方便，无需通过粘胶进行安装，节省时间，极大可能的保护电梯按钮面板。

实施例一：通过往挥发孔道20的内部倒入香薰，再将多个挥发棒8插入到挥发孔道20的内部，依靠挥发棒8和挥发孔道20，方便香薰的挥发，提高电梯内部的空气清新度，同时降低杀菌剂的刺鼻味影响，使得杀菌装置多样化，实用性强。
