用于糖尿病患者下肢的富氢水浸泡装置的制作方法

本实用新型涉及富氢水技术领域，具体而言，涉及用于糖尿病患者下肢的富氢水浸泡装置。

背景技术：

糖尿病足是糖尿病综合因素引起的足部疼痛、皮肤深溃疡、肢端坏疽等病变总称，是糖尿病慢性并发症之一，也是导致糖尿病病人致残死亡的主要原因之一。主要临床表现为足部溃疡和坏疽，严重者需要截肢。如何能够提供一种理疗器具对患者足部进行浴疗，来减轻患者的痛苦，达到辅助治疗的目的，一直以来是人们亟待解决的问题。

技术实现要素：

本实用新型旨在提供一种用于糖尿病患者下肢的富氢水浸泡装置，以用于对糖尿病足的辅助治疗。

本实用新型的实施例是这样实现的：

一种用于糖尿病患者下肢的富氢水浸泡装置，其包括盆体，所述盆体中部下凹形成下肢浸泡池，浸泡池设有隔板，隔板将浸泡池分为左池和右池，左池和右池上均设有进水口、排水口，盆体背面设有外接水源接头和废水排水接头，外接水源接头与进水口通过管道连接，废水排水接头与排水口通过管道连接；

所述浸泡池内设有能够产生氢气的富氢装置。

本方案中的用于糖尿病患者下肢的富氢水浸泡装置使用时，从进水口分别向左池和右池通入水，启动富氢装置在水中产生氢气；在达到合适的氢气浓度后，使用者将双脚分别放入左池和右池中进行浸泡使用。

在一种实施方式中:

进水口和排水口处均设有用于控制水路通断的开关阀。

在一种实施方式中:

所述左池和右池的开口处均设有能够打开的密封盖。

在一种实施方式中:

所述左池和右池内均设有加热装置，用于对左池和右池内的水进行加热。

在一种实施方式中：

所述加热装置由温控装置控制，以控制水温。

在一种实施方式中：

所述左池和右池内还设有暖风吹干装置，用于。

在一种实施方式中：

所述左池和右池内还设有紫外杀菌装置。

附图说明

为了更清楚地说明本实用新型实施例的技术方案，下面将对实施例中所需要使用的附图作简单地介绍，应当理解，以下附图仅示出了本实用新型的某些实施例，因此不应被看作是对范围的限定，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他相关的附图。

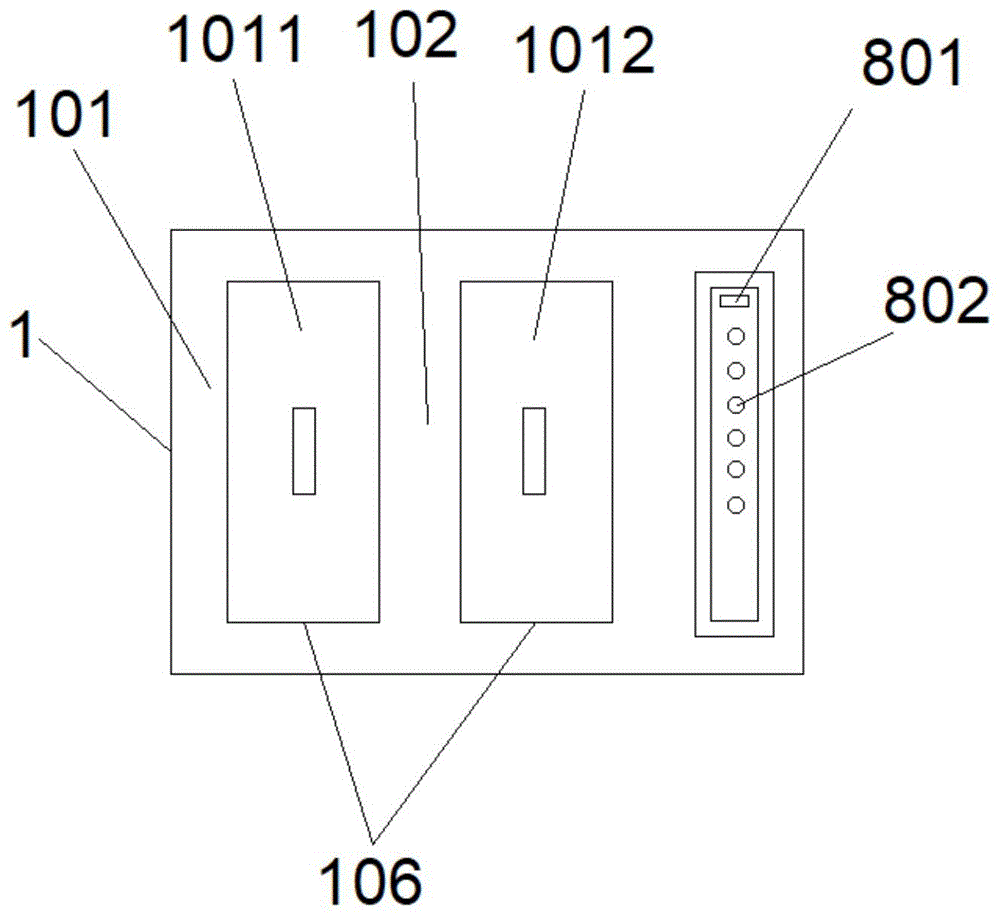

图1为本实用新型实施例的用于糖尿病患者下肢的富氢水浸泡装置的俯视图；

图2为本实用新型实施例的用于糖尿病患者下肢的富氢水浸泡装置的剖视图。

图标：盆体1、富氢装置2、加热装置3、暖风吹干装置5、紫外杀菌装置6、浸泡池101、隔板102、左池1011、右池1012、进水口103、排水口104、暖风吹干装置出风口105、密封盖106、外接水源接头107、废水排水接头108、开关阀109、温度传感器401、显示屏801、设置按键802。

具体实施方式

为使本实用新型实施例的目的、技术方案和优点更加清楚，下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例是本实用新型一部分实施例，而不是全部的实施例。通常在此处附图中描述和示出的本实用新型实施例的组件可以以各种不同的配置来布置和设计。

因此，以下对在附图中提供的本实用新型的实施例的详细描述并非旨在限制要求保护的本实用新型的范围，而是仅仅表示本实用新型的选定实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

应注意到：相似的标号和字母在下面的附图中表示类似项，因此，一旦某一项在一个附图中被定义，则在随后的附图中不需要对其进行进一步定义和解释。

在本实用新型的描述中，需要说明的是，若出现术语“中心”、“上”、“下”、“左”、“右”、“竖直”、“水平”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，或者是该实用新型产品使用时惯常摆放的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，本实用新型的描述中若出现术语“第一”、“第二”等仅用于区分描述，而不能理解为指示或暗示相对重要性。

此外，本实用新型的描述中若出现术语“水平”、“竖直”等术语并不表示要求部件绝对水平或悬垂，而是可以稍微倾斜。如“水平”仅仅是指其方向相对“竖直”而言更加水平，并不是表示该结构一定要完全水平，而是可以稍微倾斜。

在本实用新型的描述中，还需要说明的是，除非另有明确的规定和限定，若出现术语“设置”、“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。

实施例

请参见图1和图2，本实施例提供一种用于糖尿病患者下肢的富氢水浸泡装置，其包括盆体1，盆体1中部下凹形成下肢浸泡池101，浸泡池101设有隔板102，隔板102将浸泡池101分为左池1011和右池1012，左池1011和右池1012上均设有进水口103、排水口104，盆体1背面设有外接水源接头107和废水排水接头108，外接水源接头107与进水口103通过管道连接，废水排水接头108与排水口104通过管道连接，管道上面设有开关阀109；开关阀109可以是电磁阀。浸泡池101内设有能够产生氢气的富氢装置2。富氢装置2可以是基于电解产氢或其他产氢原理产生氢气的装置，也可以是能够提供氢气的氢气瓶。

本方案中的用于糖尿病患者下肢的富氢水浸泡装置使用时，从进水口103分别向左池1011和右池1012通入水，启动富氢装置2在水中产生氢气；在达到合适的氢气浓度后，使用者将双脚分别放入左池1011和右池1012中进行浸泡使用。

本实施例中，左池1011和右池1012的开口处均设有能够打开的密封盖106。这样，可以在刚产生氢气时，密封左池1011和右池1012，减小氢气跑出的量。

本实施例中，左池1011和右池1012内均设有加热装置3，用于对左池1011和右池1012内的水进行加热。加热装置3可设置于浸泡池侧壁并环绕在浸泡池四周。加热装置3可以包括电阻丝。电池丝通电产生的热量通过绝缘的导热材料传递给左池1011和右池1012内的水，以达到对水加热的作用。本实施例中，加热装置3由温控装置控制，以控制水温。温控装置可以包括温度传感器401和常见的温控电路等。

本方案中，左池1011和右池1012内还设有暖风吹干装置5，用于在浸泡完后对使用者的脚进行暖风吹干。可选地，左池1011和右池1012内还设有紫外杀菌装置6。紫外杀菌装置6可以设置在密封盖106的下面。

本实施例中的浸泡装置还可设置控制系统和定时器等来使设备具有自动化控制形式。如定时器可采用延时开关等实现。可选地，在盆体上还可设置显示屏801和设置按键802来显示使用状态和设置温度等参数。

以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，对于本领域的技术人员来说，本实用新型可以有各种更改和变化。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
