一种液体转换器

1.本实用新型涉及医疗用具技术领域，具体涉及一种液体转换器。


背景技术：

2.静脉输液是临床上最常用的治疗手段，各医院的液体配液中心和临床的护士需严格按照操作程序，为临床输液提供配液服务。目前，各医院常用注射器或导液管将药液转移到输液袋中，整个过程需要多次抽取液体或长时间手持药液瓶和输液袋，费时费力，影响医护人员工作效率。


技术实现要素：

3.本实用新型提供一种液体转换器，可将药瓶中液体倒入输液袋中，干净卫生且不需要手持，提高医护人员工作效率。
4.一种液体转换器，包括穿刺器和转换器支架，所述穿刺器包括第一穿刺头、第二穿刺头、第一挡片、第二挡片、空气软管，第一穿刺头、第二穿刺头、空气软管间管路相通，所述穿刺器固定在转换器支架上，所述转换器支架由支撑板和支撑柱构成。
5.进一步的，所述第一挡片旋转卡接在支撑板上。
6.进一步的，所述第一穿刺头位于支撑板之上，所述第二穿刺头位于支撑板之下。
7.进一步的，所述第一穿刺头根部开设有侧向通孔。
8.进一步的，所述空气软管位于支撑板和第二挡片之间。
9.进一步的，所述支撑柱连接支撑板，呈三脚架结构。
10.进一步的，所述支撑柱由第一伸缩节和第二伸缩节构成，第一伸缩节和第二伸缩节均中空，第二伸缩节可以在第一伸缩节内滑动。
11.进一步的，所述第二伸缩节上等距离分布有数个定位凸包，定位凸包可压缩进第二伸缩节内。
12.本实用新型的有益效果：
13.1、一次性导入液体，减少污染；
14.2、无需手持，减少人力抽取药液时间，提高医护人员工作效率。
附图说明

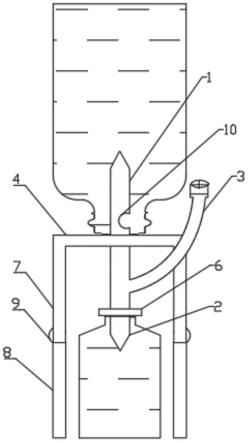

15.图1为本实用新型结构示意图
16.图2为本实用新型剖视图
17.图中：1-第一穿刺头，2-第二穿刺头，3-空气软管，4-支撑板，5-第一挡片，6-第二挡片，7-第一伸缩节，8-第二伸缩节，9-定位凸包，10-侧向通孔。
具体实施方式
18.为了使本实用新型的目的、技术方案及优点更加清楚明白，以下结合附图对本实
用新型进行进一步详细说明。
19.如图所示，本实用新型提供了一种液体转换器，包括穿刺器和转换器支架，所述穿刺器包括第一穿刺头1、第二穿刺头2、第一挡片5、第二挡片6、空气软管3，第一穿刺头1、第二穿刺头2、空气软管3间管路相通，所述穿刺器固定在转换器支架上，所述转换器支架由支撑板4和支撑柱构成。
20.进一步的，所述第一挡片5旋转卡接在支撑板4上。
21.进一步的，所述第一穿刺头1位于支撑板4之上，所述第二穿刺头2位于支撑板4之下。
22.进一步的，所述第一穿刺头1根部开设有侧向通孔10，使药液转移更彻底。
23.进一步的，所述空气软管3位于支撑板4和第二挡片6之间。
24.进一步的，所述支撑柱连接支撑板4，呈三脚架结构，使转换器更加稳固。
25.进一步的，所述支撑柱由第一伸缩节7和第二伸缩节8构成，第一伸缩节7和第二伸缩节8均中空，第二伸缩节8可以在第一伸缩节7内滑动，以此调整转换器的高度。
26.进一步的，所述第二伸缩节8上等距离分布有数个定位凸包9，定位凸包9可压缩进第二伸缩节8内，用于固定第二伸缩节8在第一伸缩工节7中的位置。
27.使用时，将第二穿刺头2刺入输液袋，根据输液袋大小调整好转换器支架的高度，然后将药液瓶倒立插在第一穿刺头1上，将整个转换器静置一段时间，待药液转移到输液袋后即可拆卸后使用。穿刺器为一次性消耗品，可拆卸更换，转换器支架可反复使用。
28.当然，本实用新型还可有其它多种实施例，在不背离本实用新型精神及其实质的情况下，熟悉本领域的技术人员可根据本实用新型作出各种相应的改变和变形，但这些相应的改变和变形都应属于本实用新型所附的权利要求的保护范围。


技术特征：
1.一种液体转换器，其特征在于：包括穿刺器和转换器支架，所述穿刺器包括第一穿刺头(1)、第二穿刺头(2)、第一挡片(5)、第二挡片(6)、空气软管(3)，第一穿刺头(1)、第二穿刺头(2)、空气软管(3)间管路相通，所述穿刺器固定在转换器支架上，所述转换器支架由支撑板(4)和支撑柱构成。2.根据权利要求1所述的一种液体转换器，其特征在于：所述第一挡片(5)旋转卡接在支撑板(4)上。3.根据权利要求1所述的一种液体转换器，其特征在于：所述第一穿刺头(1)位于支撑板(4)之上，所述第二穿刺头(2)位于支撑板(4)之下。4.根据权利要求1所述的一种液体转换器，其特征在于：所述第一穿刺头(1)根部开设有侧向通孔(10)。5.根据权利要求1所述的一种液体转换器，其特征在于：所述空气软管(3)位于支撑板(4)和第二挡片(6)之间。6.根据权利要求1所述的一种液体转换器，其特征在于：所述支撑柱连接支撑板(4)，呈三脚架结构。7.根据权利要求1所述的一种液体转换器，其特征在于：所述支撑柱由第一伸缩节(7)和第二伸缩节(8)构成，第一伸缩节(7)和第二伸缩节(8)均中空，第二伸缩节(8)可以在第一伸缩节(7)内滑动。8.根据权利要求7所述的一种液体转换器，其特征在于：所述第二伸缩节(8)上等距离分布有数个定位凸包(9)，定位凸包(9)可压缩进第二伸缩节(8)内。

技术总结
本实用新型公开一种液体转换器，包括穿刺器和转换器支架，所述穿刺器包括第一穿刺头、第二穿刺头、第一挡片、第二挡片、空气软管，第一穿刺头、第二穿刺头、空气软管间管路相通，所述穿刺器固定在转换器支架上，所述转换器支架由支撑板和支撑柱构成。本实用新型可将药瓶中液体倒入输液袋中，干净卫生且不需要手持，提高医护人员工作效率。高医护人员工作效率。高医护人员工作效率。


技术研发人员：林佩 尹媛媛 王觅
受保护的技术使用者：四川大学华西医院
技术研发日：2021.04.16
技术公布日：2022/6/30
