一种多功能升降移位护理轮椅的制作方法

1.本实用新型涉及轮椅，特别涉及一种多功能升降移位护理轮椅，属于护理轮椅技术领域。


背景技术：

2.轮椅是用于伤、残、病人员的居家康复、外出活动的重要移动工具，能够给肢体伤残人士进行代步，方便家属移动和照顾病员，使得病人可以借助轮椅进行身体锻炼和参与社会活动，通过轮椅使得老人和残疾人士可以有自由生活的能力，方便移动出行。
3.例如申请号为“cn106691718a”名称为：“一种升降式多功能护理轮椅”的中国专利，其公开了一种升降式多功能护理轮椅，包括轮椅支架、轮椅本体和升降机构，轮椅支架上端设有轮椅本体，轮椅支架上安装有升降机构，升降机构包括动力机构、线性直线导轨、调节踏板和制动踏板，动力机构上端设有顶板，顶板与轮椅本体相连接，轮椅支架四条棱边上均设有线性直线导轨，轮椅本体与线性直接导轨相连接，动力机构下端分别设有调节踏板和制动踏板。本发明提出的轮椅结合简单，操作方便，通过升降机构，来达到椅身、椅脚、椅背的升高或降低，来方便护理人员对瘫痪病人的日常生活起居的护理，同时，通过联动轴、活动关节的配合，来实现的对椅背、椅脚的角度的调节，来保证坐姿的舒服度，同时，也可进行突发情况的处理。
4.现有的护理轮椅无法方便稳定的对护理轮椅的高度进行调节，在使用轮椅时，轮椅的尺寸为固定的，轮椅距离地面的高度不变，而在实际生活中，在就餐或洗浴等场所，需要将轮椅上的老人或残疾人士上升到解决生活需求所需要的高度，若是无法在不影响轮椅上使用者的情况下稳定调节高度，就无法满足日常的需求，使用起来就会很不方便。


技术实现要素：

5.本实用新型的目的在于提供一种多功能升降移位护理轮椅，以解决上述背景技术中提出的护理轮椅无法方便稳定的对护理轮椅的高度进行调节的问题。
6.为实现上述目的，本实用新型提供如下技术方案：一种多功能升降移位护理轮椅,包括底座，所述底座的顶部活动连接有多功能座架，所述底座顶端的中部固定设有液压缸，所述液压缸的旋转输出端固定设有升降销孔，所述升降销孔通过销孔紧固钉固定连接有液压缸摇臂，所述销孔紧固钉的一端设有防尘罩，所述液压缸摇臂的一端固定设有摇臂套，所述摇臂套的外侧通过摇臂轴活动连接有铰链，所述铰链的底端固定设有连杆。
7.作为本实用新型的一种优选技术方案，所述底座的内侧活动连接有连杆摇臂，所述连杆与连杆摇臂固定连接，所述连杆摇臂的一侧活动连接有轴支撑套，所述轴支撑套与多功能座架的底部固定连接所述轴支撑套一侧的内部活动连接有旋转轴，所述连杆摇臂与旋转轴固定连接，所述旋转轴的外侧活动连接有轴承，所述旋转轴的一端通过键槽锁钉固定设有操纵节。
8.作为本实用新型的一种优选技术方案，所述操纵节的内部固定设有弹销钉，所述
弹销钉的外侧套设有弹簧，所述操纵节通过操纵块轴和轴头锁钉与操纵块活动连接，所述弹簧的一端与操纵节固定连接，所述弹簧的另一端与操纵块固定连接。
9.作为本实用新型的一种优选技术方案，所述操纵节的两侧分别设有操纵块轴和轴头锁钉，所述操纵块轴和轴头锁钉的外侧活动连接有操纵块。
10.作为本实用新型的一种优选技术方案，所述操纵块的一端固定连接有踏动杆，所述踏动杆的一端固定连接有踏动片，所述踏动片位于底座的外侧。
11.作为本实用新型的一种优选技术方案，所述旋转轴的外侧开设有销槽，所述销槽的内部设有平键，所述平键与操纵节的内部接触连接，所述轴承和操纵节均位于轴支撑套的内部。
12.作为本实用新型的一种优选技术方案，所述底座的一侧固定设有限位角，所述踏动片位于限位角的上方。
13.作为本实用新型的一种优选技术方案，所述底座正面两侧的底部均设有升降架，所述液压缸的顶端通过锁定螺钉固定设有顶杆支撑，两个所述升降架与顶杆支撑相连通。
14.与现有技术相比，本实用新型的有益效果是：本实用新型一种多功能升降移位护理轮椅：
15.通过踩踏踏动片就可以轻松的通过多功能座架把使用者上升到生活需求的高度，下降时，将踏动片向外移动越过限位角，将踏动片踩到最低位，就可以控制多功能座架自然缓速下降到需要位置，限位角的设置也可以防止操作人员操作失误，在升降的同时，不会对轮椅上的使用者造成影响，通过上下接送可以把老人或残疾人士转移到各种生活需求的位置。
附图说明

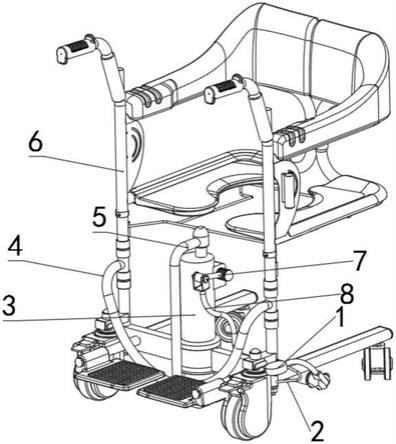

16.图1为本实用新型的结构示意图；
17.图2为本实用新型的升降结构侧视结构示意图；
18.图3为本实用新型的升降结构展开结构示意图；
19.图4为本实用新型的脚踏回位展开结构示意图；
20.图5为本实用新型的旋转臂组结构示意图；
21.图6为本实用新型的脚踏回位原理结构示意图。
22.图中：1、踏动片；2、限位角；3、液压缸；4、升降架；5、顶杆支撑；6、多功能座架；7、液压缸摇臂；8、连杆；9、踏动杆；10、连杆摇臂；11、轴支撑套；12、旋转轴；13、轴承；14、操纵节；15、弹销钉；16、弹簧；17、操纵块；18、键槽锁钉；19、摇臂轴；20、升降销孔；21、销孔紧固钉；22、防尘罩；23、摇臂套；24、锁定螺钉；25、操纵块轴；26、轴头锁钉；27、铰链；28、平键。
具体实施方式
23.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
24.请参阅图1-6，本实用新型提供了一种多功能升降移位护理轮椅的技术方案：
25.一种多功能升降移位护理轮椅,包括底座，底座的顶部活动连接有多功能座架6，底座顶端的中部固定设有液压缸3，液压缸3的旋转输出端固定设有升降销孔20，升降销孔20通过销孔紧固钉21固定连接有液压缸摇臂7，销孔紧固钉21的一端设有防尘罩22，液压缸摇臂7的一端固定设有摇臂套23，摇臂套23的外侧通过摇臂轴19活动连接有铰链27，铰链27的底端固定设有连杆8。
26.具体的，液压缸3有两个工作位置，即上升位和下降位，液压缸3通过升降架4和顶杆支撑5对多功能座架6的上升和下降进行控制，在踩踏踏动片1时，踏动片1带动踏动杆9和操纵块17转动，使得操纵块17带动操纵节14和旋转轴12在轴支撑套11内旋转，旋转轴12与连杆摇臂10固定连接，使得连杆摇臂10旋转，连杆摇臂10的旋转带动连杆8和铰链27下移，使得摇臂套23在操纵块17的内部旋转，通过液压缸摇臂7与铰链27固定连接的升降销孔20也随着旋转，使得液压缸3开始做功，踏动片1垂直向下踩踏到限位角2时被限位，液压缸3处于第一个工作位置，即上升位，反复踩踏使得多功能座架6不断上升，需要下降时，踏动片1带动踏动杆9向外侧移动，躲开限位角2，踩到踏动片1到最底部时，液压缸3处于第二个工作状态，即下降位，使得多功能座架6下降，踏动杆9和踏动片1平时处于自动回位状态，使得护理人员不会操作出现失误。
27.优选的，底座的内侧活动连接有连杆摇臂10，连杆8与连杆摇臂10固定连接，连杆摇臂10的一侧活动连接有轴支撑套11，轴支撑套11与多功能座架6的底部固定连接轴支撑套11一侧的内部活动连接有旋转轴12，连杆摇臂10与旋转轴12固定连接，旋转轴12的外侧活动连接有轴承13，旋转轴12的一端通过键槽锁钉18固定设有操纵节14，旋转轴12和操纵节14在轴支撑套11内旋转，带动连杆摇臂10随之旋转，使得液压缸3做功。
28.优选的，操纵节14的内部固定设有弹销钉15，弹销钉15的外侧套设有弹簧16，操纵节14通过操纵块轴25和轴头锁钉26与操纵块17活动连接，弹簧16的一端与操纵节14固定连接，弹簧16的另一端与操纵块17固定连接，在踏动杆9向外移动时，踏动杆9和操纵块17带动弹簧16向外移动，使得弹簧16被拉伸，松开时，因弹簧16的弹力，使得踏动杆9和操纵块17复位。
29.优选的，操纵节14的两侧分别设有操纵块轴25和轴头锁钉26，操纵块轴25和轴头锁钉26的外侧活动连接有操纵块17，操纵块17的旋转通过操纵块轴25和轴头锁钉26传递给操纵节14，使得操纵节14随之转动。
30.优选的，操纵块17的一端固定连接有踏动杆9，踏动杆9的一端固定连接有踏动片1，踏动片1位于底座的外侧，通过踩踏踏动片1，使得踏动杆9和操纵块17随之转动，使得液压缸3做功。
31.优选的，旋转轴12的外侧开设有销槽，销槽的内部设有平键28，平键28与操纵节14的内部接触连接，轴承13和操纵节14均位于轴支撑套11的内部，旋转轴12内的平键28可以更好的传递操纵节14的转矩。
32.优选的，底座的一侧固定设有限位角2，踏动片1位于限位角2的上方，在上升时，限位角2可以对踏动片1进行限位，防止踏动片1到达下降位置。
33.优选的，底座正面两侧的底部均设有升降架4，液压缸3的顶端通过锁定螺钉24固定设有顶杆支撑5，两个升降架4与顶杆支撑5相连通，液压缸3通过升降架4和顶杆支撑5带动多功能座架6上下运动。
34.在本实用新型的描述中，需要理解的是，指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。
35.在本实用新型中，除非另有明确的规定和限定，例如，可以是固定连接，也可以是可拆卸连接，或成一体；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通或两个元件的相互作用关系，除非另有明确的限定，对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本实用新型中的具体含义。
36.尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
