一种便于固定的可伸缩探头清洗刷的制作方法

本实用新型涉及一种便于固定的可伸缩探头清洗刷。

背景技术：
：

随着工业发展和水质污染情况日益严重，对自然环境领域水质监测需求量也逐渐增加，从河流、水库、池塘、海湾到水厂、污水处理厂等都需要对水环境进行定期监测，特别是发生大面积赤潮的近海海域、发生水华的湖泊和水库等地需要对水质快速准确监测与控制。水质监测需要将探头放入水中，探头上的镜片长期与水质直接接触，容易沾染污染物，而探头一般是与探头外壳固定的，拆卸起来非常麻烦，因此在清洗时往往需要将清洗刷伸入靠近探头进行清洗。但是一般的清洗刷的刷杆缺少伸缩功能，在清洗时需要非常小心，清洗力度过大就容易使清洗刷与探头镜片发生撞击，可能导致探头上的镜片损坏；且一般的清洗刷都是手持清洗的，无法做到与探头外壳的固定，在清洗过程中操作不慎也可能导致探头上的镜片损坏。而且一般的清洗刷的刷头是与清洗刷直接固定的，在刷头变形后就需要将清洗刷进行整个更换，非常浪费。

技术实现要素：
：

本实用新型的目的是为了解决现有技术中的问题，提供一种便于调节和固定刷杆伸入探头的距离，同时刷杆套能够通过固定夹与探头外壳固定，使清洗刷不容易与探头镜片发生碰撞，而且便于安装和更换刷头的便于固定的可伸缩探头清洗刷。

为了达到上述目的，本实用新型的技术方案是：

一种便于固定的可伸缩探头清洗刷，包括刷杆套，所述刷杆套上开设有调节槽，所述调节槽内活动安装有调节块，所述调节槽的内壁上开设有内螺纹，所述调节块的侧面上开设有与内螺纹相匹配的外螺纹，所述调节块通过内螺纹以及外螺纹与刷杆套螺合相连；所述调节块上下两侧上对称开设有安装槽，所述安装槽内均安装有轴承，所述调节块上还开设有连通2个安装槽的第一通孔，所述调节块通过第一通孔活动安装有刷杆，所述刷杆的两端分别固定安装有连接柱和手柄；所述轴承的外圈与对应安装槽的内壁固定相连，所述轴承的内圈活动套装在刷杆上，所述手柄和调节块之间的刷杆上固定安装有限位板，所述限位板靠近调节块的侧面上安装有支撑环，所述支撑环活动支撑在靠近限位板一侧的轴承内圈的侧面上；所述调节槽的底面上开设有第二通孔，所述刷杆安装有连接柱的一端穿过轴承延伸到调节槽外；所述连接柱上安装有可拆卸的刷头，所述刷头包括刷头底座，所述刷头底座顶部中心处安装有柱状的第一刷毛，刷头底座顶部环绕第一刷毛安装有环形的第二刷毛，所述刷头底座底部中心处开设有与连接柱相匹配的固定孔，所述刷头底座的侧面上开设有凹槽，所述固定孔的内壁上对称开设有连接孔和限位孔，所述凹槽通过连接孔与固定孔相连通，所述凹槽内活动安装有固定销，所述连接柱上开设有固定销相匹配的固定通孔，所述固定销的一端穿过连接孔和固定通孔伸入限位孔内，并使刷头与刷杆固定相连；所述固定销的另一端上安装有固定板，所述凹槽内的固定销上套装有弹簧，所述弹簧的两端分别与固定板以及凹槽的底面固定相连；所述固定板远离固定销的侧面上还安装有拉环；所述刷杆套的侧面上对称安装有固定夹，所述固定夹包括固定座和安装在固定座上的夹板，所述固定座与刷杆套的侧面固定相连，所述固定座远离刷杆套的侧面上开设有滑槽，所述滑槽内活动安装有导向柱和第一弹簧，所述第一弹簧的两端分别与导向柱以及滑槽的底面固定相连；所述导向柱远离第一弹簧的一端延伸到固定座外并与夹板固定相连。

所述调节块靠近手柄的侧面上安装有转动杆。

所述第一通孔和第二通孔的孔径均大于刷杆的直径。

所述夹板上安装有橡胶防滑垫。

所述刷头底座顶部边沿处环绕第二刷毛固定安装有限位环。

所述连接柱为正六棱柱状的连接柱。

所述限位孔的底面上安装有橡胶缓冲垫。

本实用新型的有益效果是：本实用新型的一种便于固定的可伸缩探头清洗刷，刷杆套上开设有调节槽，调节槽内螺合安装有调节块，调节块可以通过转动杆转动，从而调整调节块位于调节槽内的位置，手柄和调节块之间的刷杆上固定安装有限位板，刷杆在限位板的限位作用下限制了延伸距离，在调节块位置固定的情况下，刷杆的最大延伸长度也是固定的，因此通过对调节块在调节槽内的位置调节，就能够控制刷杆的最大延伸长度，非常方便；刷杆套能够通过两侧的固定夹夹紧固定在探头外壳上，在通过清洗刷对探头镜片进行清洗时就不需要手持，提高清洗时的安全性；刷头底座顶部中心处安装有柱状的第一刷毛，刷头底座顶部环绕第一刷毛安装有环形的第二刷毛，清洗效果更好；同时，刷杆上的连接柱插入固定孔并通过固定销进行固定，安装和更换方便，结构稳定，使刷杆能够多次使用。

附图说明：

图1为本实用新型的结构示意图；

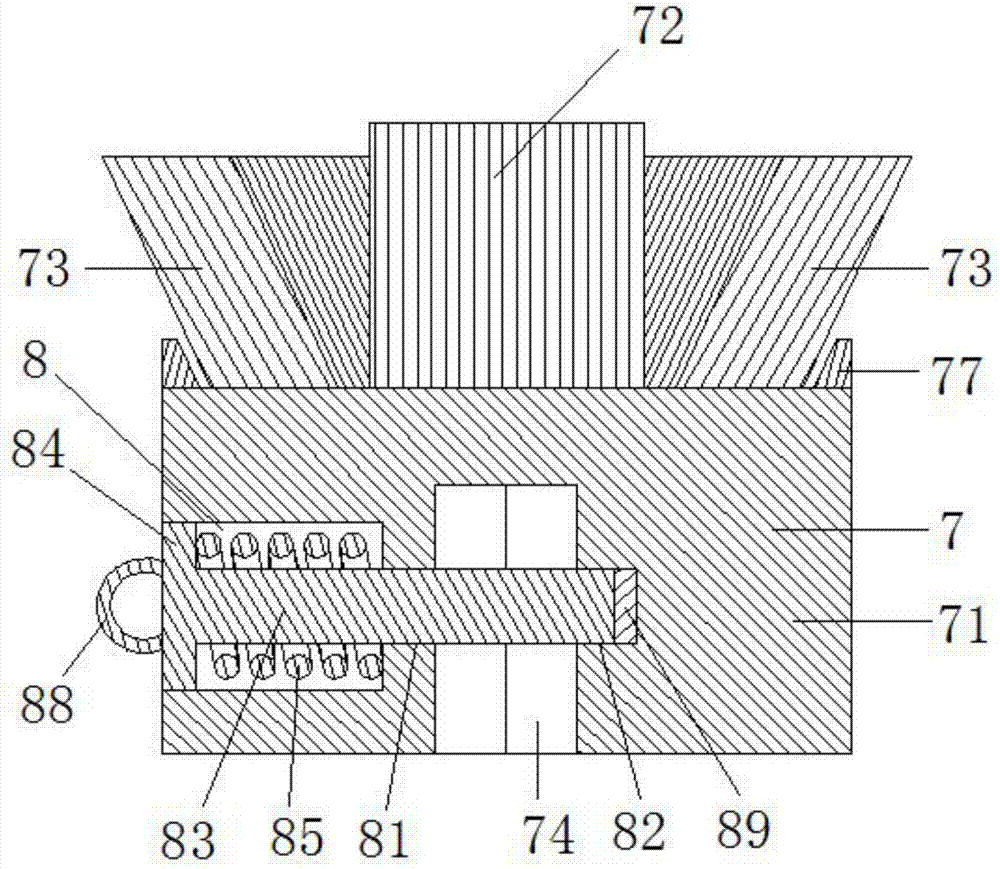

图2为本实用新型刷头的放大剖视图；

图3为本实用新型刷头俯视视角的放大结构示意图。

具体实施方式：

实施例1

如图1-3所示的一种便于固定的探头清洗刷刷杆，包括刷杆套1，所述刷杆套1上开设有调节槽11，所述调节槽11内活动安装有调节块2，所述调节槽11的内壁上开设有内螺纹21，所述调节块2的侧面上开设有与内螺纹21相匹配的外螺纹22，所述调节块2通过内螺纹21以及外螺纹22与刷杆套1螺合相连。所述调节块2靠近手柄32的侧面上安装有转动杆26，调节块2可以通过转动杆26转动，从而调整调节块2位于调节槽11内的位置。

所述调节块2上下两侧上对称开设有安装槽18，所述安装槽18内均安装有轴承4，所述调节块2上还开设有连通2个安装槽18的第一通孔12，所述调节块2通过第一通孔12活动安装有刷杆3，所述刷杆3的两端分别固定安装有连接柱31和手柄32。所述轴承4的外圈与对应安装槽18的内壁固定相连，所述轴承4的内圈活动套装在刷杆3上，所述手柄32和调节块2之间的刷杆3上固定安装有限位板33，所述限位板33靠近调节块2的侧面上安装有支撑环34，所述支撑环34活动支撑在靠近限位板33一侧的轴承4内圈的侧面上。轴承4的内圈与刷杆3是大小相匹配的，不影响刷杆3的上下移动，又不会使刷杆3在移动时出现左右松动，同时能够减小刷杆3在转动时的摩擦。支撑环34支撑在轴承4内圈上，因此也极大程度的减小了刷杆3在转动时限位板33所产生的摩擦。刷杆3在限位板33的限位作用下限制了延伸距离，在调节块2位置固定的情况下，刷杆3的最大延伸长度也是固定的，因此通过对调节块2在调节槽11内的位置调节，就能够控制刷杆3的最大延伸长度，非常方便。

所述调节槽11的底面上开设有第二通孔13，所述刷杆3安装有连接柱31的一端穿过轴承4延伸到调节槽11外。所述第一通孔12和第二通孔13的孔径均大于刷杆3的直径，能够避免刷杆3在转动过程中与第一通孔12和第二通孔13的内壁接触而增大摩擦。所述连接柱31上安装有可拆卸的刷头7，所述刷头7包括刷头底座71，所述刷头底座71顶部中心处安装有柱状的第一刷毛72，刷头底座71顶部环绕第一刷毛72安装有环形的第二刷毛73，第一刷毛72和第二刷毛73可以根据需要采用动物毛，如山羊毛、黄狼尾毛等，也可以采用合成毛，如PBT毛等。所述刷头底座71顶部边沿处环绕第二刷毛73固定安装有限位环77，能够对第二刷毛73起到限位作用，防止在刷头清洗镜片时第二刷毛73过度变形。所述连接柱31为正六棱柱状的连接柱，便于刷杆3带动刷头7，使连接结构更加稳定。

所述刷头底座71底部中心处开设有与连接柱31相匹配的固定孔74，所述刷头底座71的侧面上开设有凹槽8，所述固定孔74的内壁上对称开设有连接孔81和限位孔82，所述凹槽8通过连接孔81与固定孔74相连通，所述凹槽8内活动安装有固定销83，所述连接柱31上开设有固定销83相匹配的固定通孔36，所述固定销83的一端穿过连接孔81和固定通孔36伸入限位孔82内，并使刷头7与刷杆3固定相连。所述固定销83的另一端上安装有固定板84，所述凹槽8内的固定销83上套装有弹簧85，所述弹簧85的两端分别与固定板84以及凹槽8的底面固定相连；所述固定板84远离固定销83的侧面上还安装有拉环88。弹簧85具有回位的作用，使固定销83的一端在平常状态下能够一直位于限位孔82中。

在刷头7与刷杆3连接时，通过拉环88将固定销83拉出，再将刷杆3的连接柱31插入固定孔2中，然后松开拉环88，固定销83的一端在弹簧85的作用下穿过连接柱31上对应的固定通孔36，重新回到限位孔82内，实现对刷杆3的连接固定。为了减少固定销83对限位孔82底部的冲撞，所述限位孔82的底面上安装有橡胶缓冲垫89。

所述刷杆套1的侧面上对称安装有固定夹5，所述固定夹5包括固定座51和安装在固定座51上的夹板57，所述固定座51与刷杆套1的侧面固定相连，所述固定座51远离刷杆套1的侧面上开设有滑槽52，所述滑槽52内活动安装有导向柱55和第一弹簧54，所述第一弹簧54的两端分别与导向柱55以及滑槽52的底面固定相连。所述导向柱55远离第一弹簧54的一端延伸到固定座51外并与夹板57固定相连。所述夹板57上安装有橡胶防滑垫56，增大夹板57夹持固定时的摩擦力。夹板57在导向柱55和第一弹簧54的作用下能够向外拉出一定距离并能够自动夹紧。

本实施例的一种便于固定的可伸缩探头清洗刷，刷杆套上开设有调节槽，调节槽内螺合安装有调节块，调节块可以通过转动杆转动，从而调整调节块位于调节槽内的位置，手柄和调节块之间的刷杆上固定安装有限位板，刷杆在限位板的限位作用下限制了延伸距离，在调节块位置固定的情况下，刷杆的最大延伸长度也是固定的，因此通过对调节块在调节槽内的位置调节，就能够控制刷杆的最大延伸长度，非常方便；刷杆套能够通过两侧的固定夹夹紧固定在探头外壳上，在通过清洗刷对探头镜片进行清洗时就不需要手持，提高清洗时的安全性；刷头底座顶部中心处安装有柱状的第一刷毛，刷头底座顶部环绕第一刷毛安装有环形的第二刷毛，清洗效果更好；同时，刷杆上的连接柱插入固定孔并通过固定销进行固定，安装和更换方便，结构稳定，使刷杆能够多次使用。
