一种训练机的制作方法

本发明涉及一种跑步机，具体的说是一种训练机。

背景技术：

一般来说，人们在生活中为了增加生活情趣，时常会饲养一些宠物犬陪伴自己，在宠物犬中，一般如雪橇犬这般的中大型犬类每天则需要大量的运动来维持自身的健康，但现代都市生活中，大部分人很难为雪橇犬提供宽敞的院子进行活动，不仅如此，繁忙的工作时常让人连每天带雪橇犬出去活动的心思也会逐渐降低。为此，人们需要想办法让雪橇犬即使在室内，也能够进行大量的运动。

技术实现要素：

为了满足上述雪橇犬室内运动的需求，本发明提出了一种训练机。

本发明所要解决的技术问题采用以下技术方案来实现：

一种训练机，包括底板，所述底板上安装有皮带传动机构，所述皮带传动机构连接有变速箱，所述变速箱连接有电机，所述皮带传动机构包括皮带，所述皮带上方的前侧、后侧均设有固装在底板的侧壁挡板，两个侧壁挡板的左侧、右侧下端分别以固连方式、铰接方式对应连接有边挡板，两个侧壁挡板中位于前侧的侧壁挡板右侧沿前后方向滑动安装有卡块。常态下，由于卡块的阻挡作用，使得右侧的边挡板无法在重力作用下自动打开。

每个边挡板上均开有滑槽，所述滑槽均沿竖直方向滑动安装有动板架，所述动板架均连接有气缸，每个动板架上均以支撑并铰接方式安装有搭载板，其中，搭载板在背离皮带传动机构中心的一端与对应的动板架进行抵合，使得搭载板在动板架的限位作用下，只能进行90度转动。

每个搭载板上前部、后部均安装有一对螺纹导柱，每一对螺纹导柱均间隙配合有弧形的套架，每个螺纹导柱的上方均螺纹连接有压头螺母，每个压头螺母均覆盖于对应的套架上方,每个套架的左侧方均具有固装在对应的搭载板上的垫块。

所述皮带传动机构还包括分别连接在皮带左侧、右的带轮，每个带轮均连接有转轴，两个转轴中的任意一个转轴与变速箱相连。

每个侧壁挡板上均均布有透孔，所述气缸均固装在对应的边挡板上。

使用前，需将两个搭载板均旋转90度呈竖直状态，然后将卡块向前滑动，并再将位于右侧的边挡板进行手动顺时针旋转，让雪橇犬通过右侧的边挡板走到皮带上方。然后再将右侧的边挡板旋转至原位置，并将卡块向后滑动将右侧的边挡板固定，使得雪橇犬被封闭在两个侧壁挡板以及两个边挡板之间，另外需要在每个套架的表面以及每个垫块的右端面包裹一层软垫。

使用时，直接启动电机带动皮带传动，在封闭环境的约束下，雪橇犬只能够跟着皮带的传动速度进行跑步运动。

本发明的有益效果是：

本发明通过提供封闭环境以及皮带传动，使得雪橇犬可进行自动跑步运动，已达到室内运动以保证健康的效果。此外，本发明还能够分别对雪橇犬的前肢、后肢进行专项锻炼，起到锻炼雪橇犬的肢体的力量和肢体健康的功效。

附图说明

下面结合附图和实施例对本发明进一步说明。

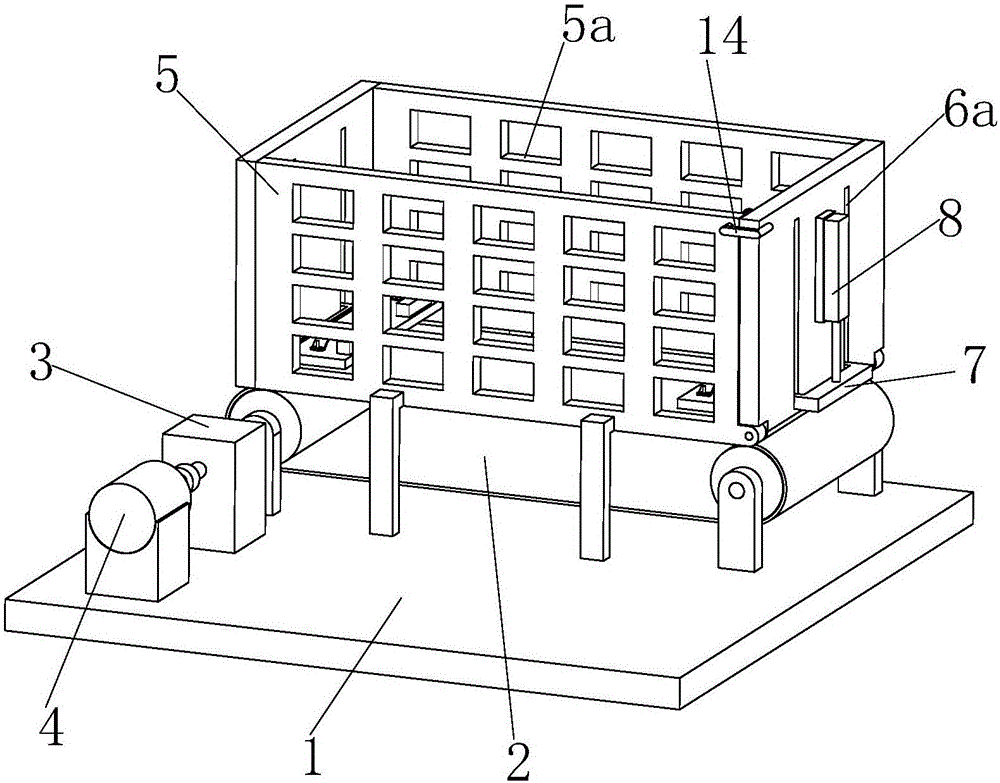

图1为本发明的立体图；

图2为本发明除去位于前侧的侧壁挡板的立体图；

图3为图2的Ⅰ处局部放大图；

图4为位于右侧的搭载板与对应的动板架的连接方式示意图。

具体实施方式

为了使本发明实现的技术手段、创作特征、达成目的与功效易于明白了解，下面对本发明进一步阐述。

如图1至图4所示，一种训练机，包括底板1，所述底板1上安装有皮带传动机构2，所述皮带传动机构2连接有变速箱3，所述变速箱3连接有电机4，所述皮带传动机构2包括皮带21，所述皮带21上方的前侧、后侧均设有固装在底板1的侧壁挡板5，两个侧壁挡板5的左侧、右侧下端分别以固连方式、铰接方式对应连接有边挡板6，两个侧壁挡板5中位于前侧的侧壁挡板5右侧沿前后方向滑动安装有卡块14。常态下，由于卡块14的阻挡作用，使得右侧的边挡板6无法在重力作用下自动打开。

每个边挡板6上均开有滑槽6a，所述滑槽6a均沿竖直方向滑动安装有动板架7，所述动板架7均连接有气缸8，每个动板架7上均以支撑并铰接方式安装有搭载板9，其中，搭载板9在背离皮带传动机构2中心的一端与对应的动板架7进行抵合，使得搭载板9在动板架7的限位作用下，只能进行90度转动。

每个搭载板9上前部、后部均安装有一对螺纹导柱10，每一对螺纹导柱10均间隙配合有弧形的套架11，每个螺纹导柱10的上方均螺纹连接有压头螺母12，每个压头螺母12均覆盖于对应的套架11上方,每个套架11的左侧方均具有固装在对应的搭载板9上的垫块13。

所述皮带传动机构2还包括分别连接在皮带21左侧、右的带轮22，每个带轮22均连接有转轴23，两个转轴23中的任意一个转轴23与变速箱3相连。

每个侧壁挡板5上均均布有透孔5a，所述气缸8均固装在对应的边挡板6上。

使用前，需将两个搭载板9均旋转90度呈竖直状态，然后将卡块14向前滑动，并再将位于右侧的边挡板6进行手动顺时针旋转，让雪橇犬通过右侧的边挡板6走到皮带21上方。然后再将右侧的边挡板6旋转至原位置，并将卡块14向后滑动将右侧的边挡板6固定，使得雪橇犬被封闭在两个侧壁挡板5以及两个边挡板6之间，另外需要在每个套架11的表面以及每个垫块13的右端面包裹一层软垫。

作为本发明的第一种实施方式，直接启动电机4带动皮带21传动，在封闭环境的约束下，雪橇犬只能够跟着皮带21的传动速度进行跑步运动。

作为本发明的第二种实施方式，是在第一种实施方式的基础上，将位于左侧的搭载板9旋转至水平状态，然后将雪橇犬的两个前脚伸入至位于左侧的两个套架11的下方，然后旋转压头螺母12下压套架11，将雪橇犬的两个前脚固定，再通过左侧的气缸8将左侧的动板架7连同雪橇犬的两个前肢均向上抬升，在皮带21传动时，可有效地锻炼雪橇犬的两个后肢力量以及运动能力。

作为本发明的第三种实施方式，是在第一种实施方式的基础上，将位于右侧的搭载板9旋转至水平状态，然后将雪橇犬的两个后脚伸入至位于右侧的两个套架11的下方，然后旋转压头螺母12下压套架11，将雪橇犬的两个后脚固定，再通过右侧的气缸8将右侧的动板架7连同雪橇犬的两个后肢均向上抬升，在皮带21传动时，可有效地锻炼雪橇犬的两个前肢力量以及运动能力。

以上显示和描述了本发明的基本原理、主要特征和本发明的优点。本行业的技术人员应该了解，本发明不受上述实施例的限制，上述实施例和说明书中描述的只是本发明的原理，在不脱离本发明精神和范围的前提下，本发明还会有各种变化和改进，这些变化和改进都落入要求保护的本发明内。本发明要求保护范围由所附的权利要求书及其等效物界定。
