遥控电动液压的新型篮球架的制作方法

本实用新型属于体育器械技术领域中一种篮球架。

背景技术：

随着人们体育健身运动的不断发展和逐步提高，如篮球架为篮球运动项目专用器材，亦是篮球场地的必需设备，随着篮球运动的普及和发展，对篮球架的技术要求也越来越高。在公知技术中，现有的篮球架主要是由篮球架座箱、篮球架立臂、后拉臂、延伸臂、篮球板、篮球筐圈组成的固定式篮球架主体。但受其构造所限，其结构设计不合理，篮球架整体移动困难，篮球板高度不能升降，实际应用受到限制，亦给使用带来诸多不便。

技术实现要素：

为了克服现有技术的不足，解决现有的篮球架整体移动困难，篮球板高度不能升降，使用不便的问题。本实用新型之目的是提供一种结构简单实用，能遥控进行篮球架整体移动，遥控升降篮球板高度，使用方便，集手动、电动、遥控于一体的新式篮球架。

本实用新型解决上述问题所采用的技术方案是：

一种遥控电动液压的新型篮球架，所述篮球架主体包括：篮球架座箱、篮球架立臂、后拉臂、延伸臂、篮球板、篮球筐圈，篮球架主体装设有遥控电动液压装置，篮球架立臂是连接有液压油缸的升降式篮球架立臂，所述遥 控电动液压装置包括篮球架升降机构、电气控制器、液压机构，篮球架升降机构为四连杆升降机构，四连杆升降机构包括装连有液压油缸的升降式篮球架立臂和后拉臂，液压机构是由电机连接油泵，油泵连接油箱，油箱上分别装连有第一电磁换向阀、第一节流阀，第一电磁换向阀和第一节流阀由高压导油管连接升降式篮球架立臂的液压油缸，电气控制器装连于篮球架座箱内，电气控制器内装设有遥控接收器，遥控接收器通过遥控信号连接遥控发射器，遥控接收器分别由电信号线连接并控制电机和第一电磁换向阀、第一节流阀。电气控制器或是装连于篮球架立臂的前护板上，以及其它适当位置。

上述遥控电动液压的新型篮球架，所述篮球架座箱是装连有走轮液压伸缩机构的篮球架座箱，所述走轮液压伸缩机构是油泵连接的油箱上分别装连有第二电磁换向阀、第二节流阀，第二电磁换向阀和第二节流阀由高压导油管连接篮球架座箱起落走轮的液压油缸，第二电磁换向阀和第二节流阀分别由电信号线连接遥控接收器，所述篮球架座箱共装有四个连接着液压油缸的起落走轮。

上述遥控电动液压的新型篮球架，所述后拉臂由连轴连接篮球架座箱上的连耳，两侧延伸臂的前、后固定轴分别横向插入后拉臂和升降式篮球架立臂同一侧的连接耳内并由内六方螺丝连接固定，延伸臂顶部的固定板由螺丝连接篮球板和篮球筐圈。

上述遥控电动液压的新型篮球架，所述电气控制器的面板上分别镶装连有遥控接收器的接收天线和篮球架立臂升臂、降臂指示灯和起落走轮升轮、落轮指示灯和电气控制器启动、停止开关，篮球架立臂升臂、降臂指示灯由电信号线连接第一电磁换向阀和第一节流阀，起落走轮升轮、落轮指示灯由 电信号线连接于第二电磁换向阀、第二节流阀。

本实用新型使用时，按照设计要求，将本新型的篮球架装设在设定位置，如篮球场、体育馆、体育场、篮球训练馆等，即可根据实际需要，操作遥控器，进行篮球架立臂的升降连带篮球板高度的升降调定，或是整体篮球架的位移移动等。

由于本实用新型设计采用了上述技术方案，有效地解决了现有的篮球架整体移动困难，篮球板高度不能升降，使用不便的问题。亦经过数次试验试用结果表明，它具有结构简单实用，能遥控进行篮球架整体移动，遥控升降篮球板高度，使用方便，集手动、电动、遥控于一体等优点，适用于篮球训练、比赛等。

附图说明

下面结合附图和实施例对本实用新型作进一步详细描述。

图1是本实用新型实施例的结构简图。

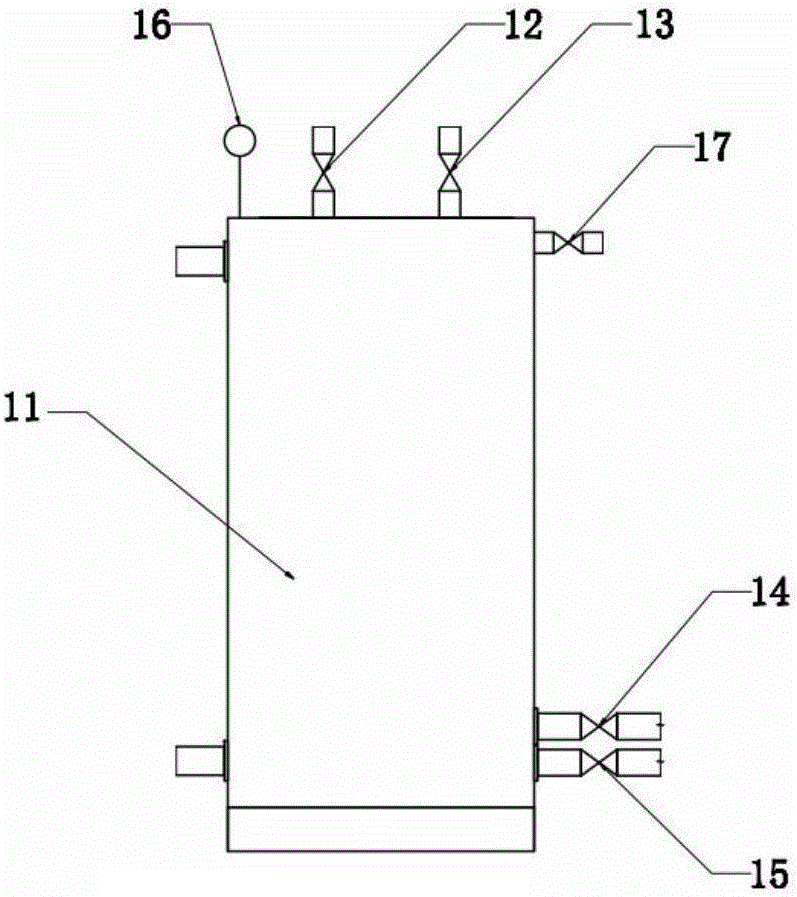

图2是图1实施例中油箱11的放大连接结构简图。

图3是图1实施例中电气控制器8面板的左视放大图。

附图中各标号为：1篮球架座箱；2后拉臂；3延伸臂；4篮球板；5篮球筐圈；6升降式篮球架立臂；7电机；8电气控制器；9遥控发射器；10油泵；11油箱；12第一电磁换向阀；13第一节流阀；14第二电磁换向阀；15第二节流阀；16压力表；17溢流阀；18起落走轮；19遥控接收器；20-21篮球架立臂升臂、降臂指示灯；22-23起落走轮升轮、落轮指示灯；24篮架上拉杆；25固定板；26-27电气控制器启动、停止开关。

具体实施方式

如附图1-图2所示实施例，本实用新型的篮球架主体包括：篮球架座箱1、篮球架立臂、后拉臂2、延伸臂3、篮球板4、篮球筐圈5，篮球架主体是装设有遥控电动液压装置的能遥控移动整个篮球架、升降篮球板高度的篮球架主体，篮球架立臂是连接遥控电动液压装置的升降式篮球架立臂6；所述遥控电动液压装置包括篮球架升降机构、电气控制器8、液压机构，篮球架升降机构为四连杆升降机构，四连杆升降机构包括装连有液压油缸的升降式篮球架立臂6和后拉臂2，液压机构是由电机7连接油泵10，油泵10连接油箱11，油箱11分别装连有第一电磁换向阀12、第一节流阀13，第一电磁换向阀12和第一节流阀13由高压导油管连接升降式篮球架立臂6的液压油缸，电气控制器8装连于篮球架座箱1内，电气控制器8内装设有遥控接收器19，遥控接收器19通过遥控信号连接遥控发射器9，遥控接收器19分别由电信号线连接并控制电机7和第一电磁换向阀12、第一节流阀13；后拉臂2由连轴连接篮球架座箱1上的连耳，两侧延伸臂3的前、后固定轴分别横向插入后拉臂2和升降式篮球架立臂6同一侧的连接耳内并由内六方螺丝连接固定，延伸臂3顶部的固定板25由螺丝连接篮球板4和篮球筐圈5。

参见附图1-2实施例，所述遥控电动液压的新型篮球架的篮球架座箱是装连有走轮液压伸缩机构的篮球架座箱，走轮液压伸缩机构是油泵10连接的油箱11上分别装连有第二电磁换向阀14、第二节流阀15，第二电磁换向阀14和第二节流阀15由高压导油管连接篮球架座箱1起落走轮18的液压油缸，第二电磁换向阀14和第二节流阀15分别由电信号线连接遥控接收器19；篮球架座箱1共装有四个连接着液压油缸的起落走轮18。

参见附图1、图3，所述电气控制器8的面板上分别镶装连有遥控接收器19的接收天线和篮球架立臂升臂、降臂指示灯20-21和起落走轮升轮、落轮指示灯22-23和电气控制器启动、停止开关26-27，篮球架立臂升臂、降臂指示灯20-21由电信号线连接第一电磁换向阀12和第一节流阀13，起落走轮升轮、落轮指示灯22-23由电信号线连接于第二电磁换向阀14、第二节流阀15。

参见附图1实施例，所述篮球架座箱1是由厚度为5mm的金属板折边拼焊而成，篮球架座箱1连接的升降式篮球架立臂6为≥120*70*3mm方管和≥70*70*3mm方管拼焊组成，后拉臂2为20^#槽钢，延伸臂3为≥140*70*3mm方管和≥70*50mm方管拼焊组成，升降式篮球架立臂6的转动部位和延伸臂的连接件均为精密铸钢件，篮架上拉杆24为一次成型的圆钢管U型支架。

本遥控电动液压的新型篮球架的篮球板为铝合金包边、配高档护条，篮球板外体装配有厚度为50mm的高密度压缩海绵和皮革等缝合而成的任一种护套。
