一种便携式球拍的制作方法

本实用新型涉及一种体育器材，具体涉及一种便携式球拍。

背景技术：

现有的羽毛球拍大多为一体结构，不可拆开，这种结构携带不方便。最重要的是，球拍的拍框内的拍网在使用一段时间后容易损坏，球拍其他的地方仍旧完好无损，人们不得将其弃之不用再换副新的球拍，造成人们金钱上的浪费。

打羽毛球是一种老少皆宜的运动方式，但是现有的球拍的拍杆大都是固定长度的杆子，成人球拍杆较长，儿童球拍较短，缺少一种老少通用的球拍，而且在包装运输需要选用不同长短的包装盒，不便于运输和携带。

另外，常用球拍的手柄往往比较光滑，在手出汗后极易脱手，虽然现有产品使用时常有防滑带，但是防滑带需要专门缠绕在球拍上，需要一定的技术，或者专门人员处理，如果处理不当，打球时很容易散开，十分不便。

技术实现要素：

本实用新型的目的是克服现有技术的缺陷，提供一种结构简单、便于携带、成人儿童皆适用的便携式球拍。

为此，本实用新型提供了一种便携式球拍，包括球拍框、球拍网、球拍杆和球拍柄，所述球拍杆的两端分别与球拍框和球拍柄连接，所述球拍网连接在球拍框上，所述球拍杆为伸缩结构，包括外杆和内杆，所述外杆的前端套装内杆，内杆可在外杆内伸缩，内杆的前端与球拍框螺纹连接，所述外杆的后端与球拍柄螺纹连接。

作为优选结构，所述内杆的后端设置有弹簧定位珠，所述外杆前端的对应位置等间距设置有多个定位孔，所述弹簧定位珠可卡设在定位孔内。

作为结构上的改进，所述球拍柄的表面设有多个软性凸起。球拍柄柄上依照人体工学设有可以起到防滑及按摩手掌部位作用的若干软性凸起，以增加人们在使用该球拍时的舒适度，也能避免球拍从手中滑落。

作为优选，所述内杆、外杆和球拍柄皆为为空心结构。空心结构减轻了球拍的重量，同时能满足内杆在外杆内伸缩。

本实用新型的有益效果：本实用新型提供的这种便携式球拍，结构简单，便于携带，球杆可伸缩，既适用于成年人，也适用于儿童；球拍柄上设置的软性凸起可以起到防滑且按摩手部的作用；球拍各部分采用螺纹连接，方便拆卸，球拍的球拍网或球拍框一旦损坏就可以换上备用的继续使用，无需将球拍全部换掉，节省了经济开支。

附图说明

图1是本实用新型的结构示意图。

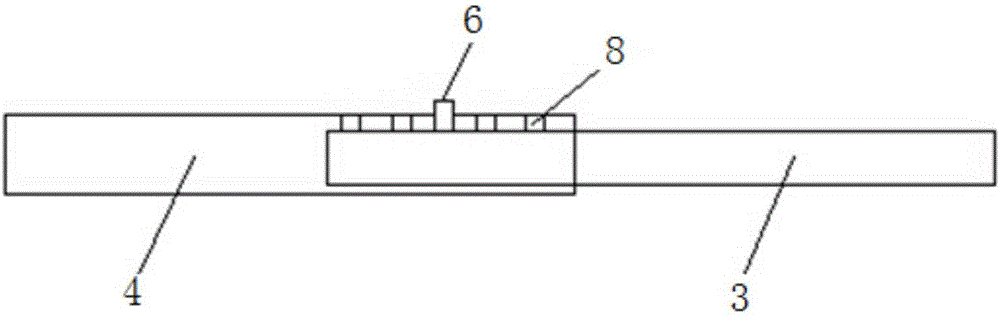

图2是本实用新型中伸缩球拍杆的结构示意图。

附图标记说明：1、球拍框；2、球拍网；3、内杆；4、外杆；5、球拍柄；6、弹簧定位珠；7、软性凸起；8、定位孔。

具体实施方式

下面结合附图和具体实施方式，进一步阐明本实用新型。

实施例：

如图1和2所示的一种便携式球拍，包括球拍框1、球拍网2、球拍杆和球拍柄5，所述球拍杆的两端分别与球拍框1和球拍柄5连接，所述球拍网2连接在球拍框1上，所述球拍杆为伸缩结构，包括外杆4和内杆3，所述外杆4的前端套装内杆3，内杆3可在外杆4内伸缩，所述内杆3、外杆4和球拍柄5皆为为空心结构。空心结构一方面能够减轻球拍的重量，另一方面能够使得内杆3在外杆4内伸缩。内杆3的后端设置有弹簧定位珠6，所述外杆4前端的对应位置等间距设置有多个定位孔8，所述弹簧定位珠6可卡设在定位孔8内。按下弹簧定位珠6，使内杆3在外杆4内滑动，卡放在外杆4内相应的定位孔8上，可以根据使用者的具体情况调整球拍杆的长度，既适用于成人，也适用于儿童。

为了便于拆卸球拍，内杆3的前端与球拍框1螺纹连接，所述外杆4的后端与球拍柄5螺纹连接。可以把球拍框1、球拍杆2和球拍柄5拆分开，便于携带。

为了避免打球时手出汗而使球拍脱手，所述球拍柄5的表面设有多个软性凸起7，起到防滑且按摩手部的作用。

以上例举仅仅是对本实用新型的举例说明，并不构成对本实用新型的保护范围的限制，凡是与本实用新型相同或相似的设计均属于本发明的保护范围之内。
