高度可调的乒乓球练习器的制作方法

本实用新型涉及乒乓器材，特别涉及一种高度可调的乒乓球练习器。

背景技术：

在乒乓球的教学和训练中，运动员要做大量的模仿动作才能掌握动作要领。模仿挥拍练习枯燥乏味，在乒乓球台上陪练者供单球、多球或发球机供多球练习时，由于供给球的落点、速度和球弹起高度不稳定，容易使动作变形，影响练习效果，初学者很难掌握正确的技术动作。采用乒乓球练习装置辅助练习是较为理想的练习方法，可以提高学习效率。但一般的练习装置结构复杂且无法调节练习装置的高度。

技术实现要素：

本实用新型的目的是提供一种高度可调的乒乓球练习器。

为达到上述目的，本实用新型采用的技术方案是：一种高度可调的乒乓球练习器，它包括使乒乓球浮于空中的喷气嘴、用于向喷气嘴供气的气泵、用于支撑喷气嘴的机架，所述喷气嘴有四个且呈方形排布，所述机架下方设有用于调节练习器高度的驱动机构。

优选的，所述驱动机构包括穿设于所述机架上的导轨、螺母与所述机架相固定连接的丝杆机构。

优选的，所述驱动机构包括活塞杆自由端与所述机架下端面相固定连接的四台同步运行的气缸，所述气缸分别位于机架下端面的四个角上。

优选的，所述机架包括上安装台、下安装台以及连接于上安装台和下安装台之间的连接管，所述喷气嘴设置于所述上安装台内，用于向喷气嘴供气的管道设于连接管内，所述下安装台底面积大于上安装台底面积。

由于上述技术方案运用，本实用新型与现有技术相比具有下列优点：本实用新型利用气悬浮原理实现乒乓球的悬浮同时在机架下方加装驱动机构，可供不同高度的初学者练习，乒乓球练习器无直接接触，可以准确模拟乒乓球受击打后的运动轨迹。

附图说明

附图1是结构示意图；

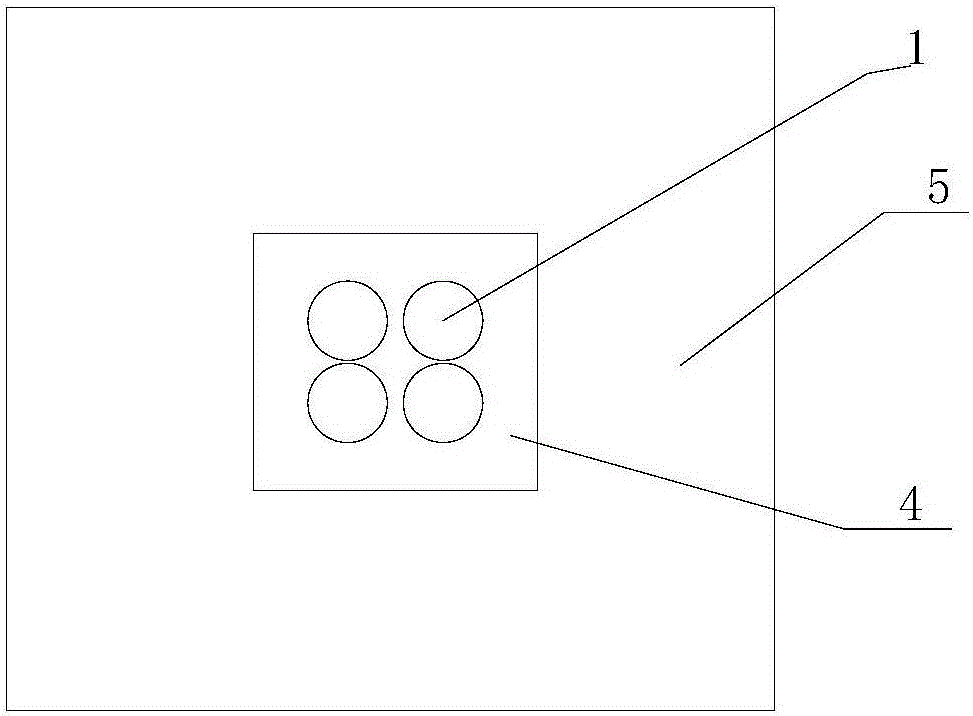

附图2是机架的俯视图。

具体实施方式

下面结合附图所示的实施例对本实用新型作进一步描述。

如图1所示，高度可调的乒乓球练习器包括使乒乓球浮于空中的喷气嘴1、用于向喷气嘴1供气的气泵2、用于支撑喷气嘴1的机架，所述喷气嘴1有四个且呈方形排布，所述机架下方设有用于调节练习器高度的驱动机构。所述机架包括上安装台4、下安装台5以及连接于上安装台4和下安装台5之间的连接管6，所述喷气嘴1设置于所述上安装台4内，用于向喷气嘴1供气的管道7设于连接管6内，所述下安装台5底面积大于上安装台4底面积，所述管道7上设有总控制阀8。

所述驱动机构可以是穿设于所述机架上的导轨、螺母与所述机架相固定连接的丝杆机构。在本实施例中，所述驱动机构包括活塞杆自由端与所述机架下端面相固定连接的四台同步运行的气缸3，所述气缸3分别位于机架下端面的四个角上。

上述实施例只为说明本实用新型的技术构思及特点，其目的在于让熟悉此项技术的人士能够了解本实用新型的内容并据以实施，并不能以此限制本实用新型的保护范围。凡根据本实用新型精神实质所作的等效变化或修饰，都应涵盖在本实用新型的保护范围之内。
