一种单双杠健身器的制作方法

本实用新型属于健身器材技术领域，尤其涉及一种单双杠健身器。

背景技术：

近几年随着人们生活水品的不断提高，健身运动不断发展，给健身器械生产企业的发展带来了有利的生机。其中有些是健身者是要锻炼上肢力量训练，对于这样的训练单双杆来的比较实在，但一般单双杆都在室外，给使用者带来了一定的不便。

技术实现要素：

本实用新型的目的在于克服现有技术存在的不足，而提供一种使用方便、能在室内使用的单双杠健身器。

本实用新型的目的是通过如下技术方案来完成的，包括支架体、单杠架、双杠架，所述的支架体由底座、两个支撑架、两根直管、两根弯管组成，该两根直管呈对称分布，且固定在底座上并呈倾斜状，该处于倾斜状的直管与底座间设置有支撑架，弯管固定在该直管上；所述的两根弯管的上端固定有单杠架，两根直管上套有双杠架并通过上下调节旋钮调节高低，两根直管间通过横管固定有靠垫，该靠垫位于双杠架的后端，两根直管的下端设置有脚架。

作为优选，所述的双杠架由撑垫板、手撑架、竖握手管、横握手管组成，该手撑架套于两根直管上并呈对称分布，在该手撑架上固定有撑垫板，竖握手管、横握手管固定在手撑架上，其中竖握手管与手撑架间呈90°夹角状，横握手管与手撑架间呈平行状。

作为优选，所述的单杠架的两端为向下倾斜状，其中间段为直线形。

本实用新型的有益效果为：具有结构简单、能在室内室外都可使用、健身效果好的优点。

附图说明

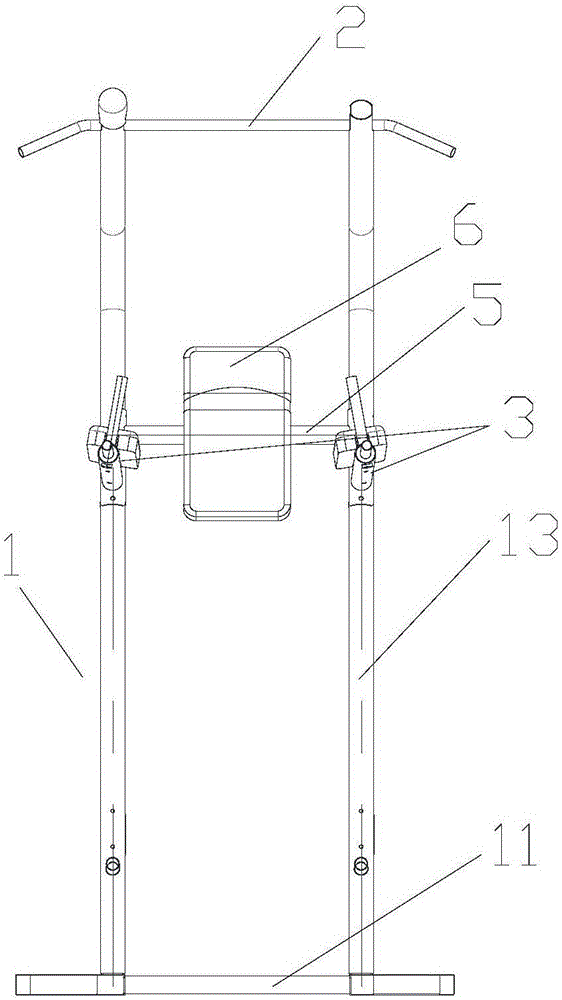

图1是本实用新型的主视结构示意图。

图2是本实用新型的俯视结构示意图。

附图中的标号分别为：1、支架体；2、单杠架；3、双杠架；4、上下调节旋钮；5、横管；6、靠垫；7、脚架；11、底座；12、支撑架；13、直管；14、弯管；31、撑垫板；32、手撑架；33、竖握手管；34、横握手管。

具体实施方式

下面将结合附图对本实用新型做详细的介绍：如附图1、2所示，本实用新型包括支架体1、单杠架2、双杠架3，所述的支架体1由底座11、两个支撑架12、两根直管13、两根弯管14组成，该两根直管13呈对称分布，且固定在底座11上并呈倾斜状，该处于倾斜状的直管13与底座11间设置有支撑架12，弯管14固定在该直管13上；所述的两根弯管14的上端固定有单杠架2，两根直管13上套有双杠架3并通过上下调节旋钮4调节高低，两根直管13间通过横管5固定有靠垫6，该靠垫6位于双杠架3的后端，两根直管13的下端设置有脚架7。

所述的双杠架3由撑垫板31、手撑架32、竖握手管33、横握手管34组成，该手撑架32套于两根直管13上并呈对称分布，在该手撑架32上固定有撑垫板31，竖握手管33、横握手管34固定在手撑架32上，其中竖握手管33与手撑架32间呈90°夹角状，横握手管34与手撑架32间呈平行状。

所述的单杠架2的两端为向下倾斜状，其中间段为直线形。

本实用新型的使用方法为：当健身者做引起向上时，可以通过手拉单杠架2来实现锻炼；当健身者做双手支撑动作时，可以手握竖握手管33或横握手管34，并且手肘撑于撑垫板31上来实现锻炼。

本实用新型不局限于上述实施方式，不论在其形状或材料构成上作任何变化，凡是采用本实用新型所提供的结构设计，都是本实用新型的一种变形，均应认为在本实用新型保护范围之内。
