一种智能体能测试装置的制作方法

本实用新型涉及体能测试装置领域，具体为一种智能体能测试装置。

背景技术：

在体育教学中，需要定期对学生进行体能测试，而引体向上和跳远是经常需要进行测试的两个项目，目前进行引体向上测试时，只能让学生移步体育场，在单杠器材处进行，很受场地的限制，在其他不具有单杠的地方则无法进行测试，现需要一种智能的体能测试装置，来满足跳远和引体向上测试的需求，给这两项测试提供更多的便利。

技术实现要素：

本实用新型的目的在于提供一种智能体能测试装置，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种智能体能测试装置，包括一组底座，所述底座上部铰接有一组转架，所述转架上设置有万向轮，所述底座之间通过连架连接，所述连架中部设置有防滑垫，所述底座上部设置有底套，所述底套内套设有中套，所述中套内套设有顶杆，是底套和所述中套上均设置有定位销，所述顶杆顶部与横杆连接，所述横杆中部设置有安装架，所述安装架前部通过伸缩杆与控制器连接，所述控制器下部设置有显示屏，所述控制器一侧设置有光照度传感器，所述安装架后部通过伸缩杆与聚光电棒连接，所述底座内设置有卷尺。

优选的，所述底座上部设置有一组轴座，所述轴座通过销轴与所述转架铰接。

优选的，所述转架一侧设置有磁块，所述底座上部设置有一组铁架，所述磁块与所述铁架吸附配合。

优选的，所述卷尺端部设置有拉头，所述底座端部设置有与所述卷尺适配的定位钮。

优选的，所述控制器内设置有电池、处理器以及计数器，所述处理器与所述电池电连接，所述光照度传感器与所述计数器电连接，所述计数器与所述处理器电连接。

与现有技术相比，本实用新型的有益效果是：该智能体能测试装置使用时，使用者可克服磁块对铁架的吸附力将转架翻开，使得转架处于底座的下部，这时万向轮与地面接触，整个装置可推动移动，在万向轮的滚动作用下，整个装置的移动变得非常省力，当需要将装置定位后，则使用者将整个装置抬起，使得底座脱离地面，然后将转架翻起，使得转架一侧的磁块与铁架吸附配合，这时转架就得到了固定，然后将装置放下，这时底座与地面接触，装置不能够移动，完成了装置的稳定放置，底套、中套、顶杆可通过定位销完成定位配合，中套和顶杆上均开设有一组与定位销适配的销孔，定位销与销孔配合完成中套、顶杆的定位，引体向上测试时，开启聚光电棒，聚光电棒的光线照射在控制器的光照度传感器上，学生抓住横杆，然后做引体向上，当头部位置升高后，则挡住聚光电棒照射光照度传感器的光线，则光照度传感器将光照信号变化传递给计数器，计数器记录光照强度变化次数，将次数信息传递给处理器，处理器通过显示屏将次数显示出来，直观方便的记录学生的引体向上次数，做跳远测试时，则使用者通过拉头将卷尺拉出，然后测试者站在连架上的防滑垫上起跳，然后将落点足印与卷尺对比得出跳远距离，卷尺的刻度已经考虑了连架到卷尺垂直距离的长度；本装置能够进行引体向上测试和跳远测试，整个装置移动方便，定位简单，操作容易，灵活性高，具有智能计数的功能，可以给引体向上测试提供极大的便利，适用性强。

附图说明

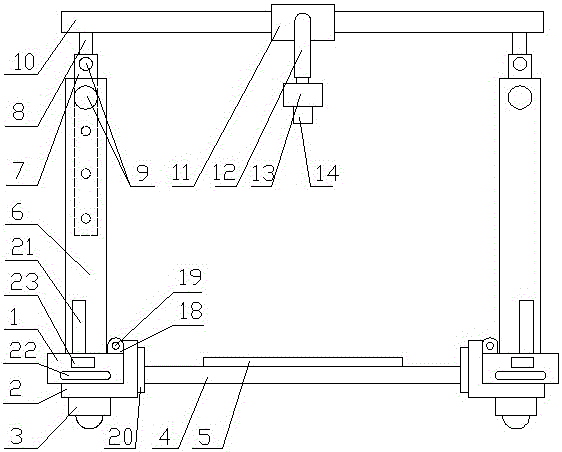

图1为本实用新型结构示意图。

图2为图1将转架翻转到底座上部后的结构示意图。

图3为图1的左视图。

图4为本实用新型光照度传感器的电路图。

图5为本实用新型处理器的电路图。

图6为本实用新型计数器的电路图。

图中：1、底座，2、转架，3、万向轮，4、连架，5、防滑垫，6、底套，7、中套，8、顶杆，9、定位销，10、横杆，11、安装架，12、伸缩杆，13、控制器，14、显示屏，15、光照度传感器，16、聚光电棒，17、卷尺，18、轴座，19、销轴，20、磁块，21、铁架，22、拉头，23、定位钮，24、电池，25、处理器，26、计数器。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，本实用新型提供一种技术方案：一种智能体能测试装置，包括一组底座1，所述底座1上部铰接有一组转架2，所述转架2上设置有万向轮3，所述底座1之间通过连架4连接，所述连架4中部设置有防滑垫5，所述底座1上部设置有底套6，所述底套6内套设有中套7，所述中套7内套设有顶杆8，是底套6和所述中套7上均设置有定位销9，所述顶杆8顶部与横杆10连接，所述横杆10中部设置有安装架11，所述安装架11前部通过伸缩杆12与控制器13连接，所述控制器13下部设置有显示屏14，所述控制器13一侧设置有光照度传感器15，所述安装架11后部通过伸缩杆12与聚光电棒16连接，所述底座1内设置有卷尺17，所述底座1上部设置有一组轴座18，所述轴座18通过销轴19与所述转架2铰接，所述转架2一侧设置有磁块20，所述底座1上部设置有一组铁架21，所述磁块20与所述铁架21吸附配合，所述卷尺17端部设置有拉头22，所述底座1端部设置有与所述卷尺17适配的定位钮23，所述控制器13内设置有电池24、处理器25以及计数器26，所述处理器25与所述电池24电连接，所述光照度传感器15与所述计数器26电连接，所述计数器26与所述处理器25电连接。

工作原理：在使用该智能体能测试装置时，使用者可克服磁块20对铁架21的吸附力将转架2翻开，使得转架2处于底座1的下部，这时万向轮3与地面接触，整个装置可推动移动，在万向轮3的滚动作用下，整个装置的移动变得非常省力，当需要将装置定位后，则使用者将整个装置抬起，使得底座1脱离地面，然后将转架2翻起，使得转架2一侧的磁块20与铁架21吸附配合，这时转架2就得到了固定，然后将装置放下，这时底座1与地面接触，装置不能够移动，完成了装置的稳定放置，底套6、中套7、顶杆8可通过定位销9完成定位配合，中套7和顶杆8上均开设有一组与定位销9适配的销孔，定位销9与销孔配合完成中套7、顶杆8的定位，引体向上测试时，开启聚光电棒16，聚光电棒16的光线照射在控制器13的光照度传感器15上，学生抓住横杆10，然后做引体向上，当头部位置升高后，则挡住聚光电棒16照射光照度传感器15的光线，则光照度传感器15将光照信号变化传递给计数器26，计数器26记录光照强度变化次数，将次数信息传递给处理器25，处理器25通过显示屏14将次数显示出来，直观方便的记录学生的引体向上次数，做跳远测试时，则使用者通过拉头22将卷尺17拉出，然后测试者站在连架4上的防滑垫5上起跳，然后将落点足印与卷尺17对比得出跳远距离，卷尺17的刻度已经考虑了连架4到卷尺17垂直距离的长度。
