跳绳计数装置的制作方法

本实用新型涉及跳绳计数领域，特别涉及一种跳绳计数装置。

背景技术：

跳绳是一项简单有效、老少皆宜的有氧健身运动，对心肺系统等各种脏器、协调性、姿态、减肥等都有相当大的帮助。传统的跳绳计数多采用人工计数方式，存在人工误差，且一对一计数浪费人力；现有的电子跳绳计数大多采用多个按键进行操作，实现包括记数、计时、消耗热量等功能，结构复杂，按键较多，操作不便。

技术实现要素：

针对现有技术中的不足，本实用新型提供一种跳绳计数装置，结构简单，设计新颖、合理，对跳绳进行倒计时计数，便于使用者精确了解预设跳绳时间内的运动量，并通过蜂鸣器进行倒计时提醒，使用更加方便、直观。

按照本实用新型所提供的设计方案， 一种跳绳计数装置，包含微处理器，及分别与微处理器电连接的电源模块、显示模块、按键开关及计数模块，微处理器设于跳绳手持端PCB电路板上，还包含用于倒计时的计时模块，及根据计时模块的计时情况进行提醒的提示模块，所述的计时模块和提示模块均与微处理器电连接；所述的计数模块包含用于跳绳旋转计数的霍尔元件传感器单元。

上述的，所述的计时模块包含准备倒计时单元和跳绳倒计时单元，准备倒计时单元和跳绳倒计时单元均与微处理器相信号连接；其中，准备倒计时单元用于根据按键开关动作及预设准备时间进行倒计时，跳绳倒计时用于根据预设跳绳时间进行倒计时。

优选的，所述的预设准备时间为3~5s；预设跳绳时间为1min。

上述的，所述的显示模块为与微处理器相电连接的液晶显示屏，所述的液晶显示屏上设置有用于显示计数的数码管。

上述的，所述的提示模块为与微处理器相电连接的蜂鸣器。

上述的，还包含归零模块，用于根据按键开关动作对计数器进行清零。

上述的，所述的霍尔元件传感器单元包含与微处理器电连接的霍尔元件传感器，及与跳绳旋转端固定的磁铁；所述的霍尔元件传感器设于跳绳手持端。

本实用新型的有益效果：

本实用新型设计新颖、合理，电路实现简单，功能完善，简单明了，去掉繁杂功能，采用预设跳绳时间倒计时，例如一分钟倒计时，当时间到了，自动停止记数，并通过提示单元进行提醒，无需人工按键去停止，大大提高记数的准确性，使用更加方便便捷。

附图说明：

图1为本实用新型的结构示意图；

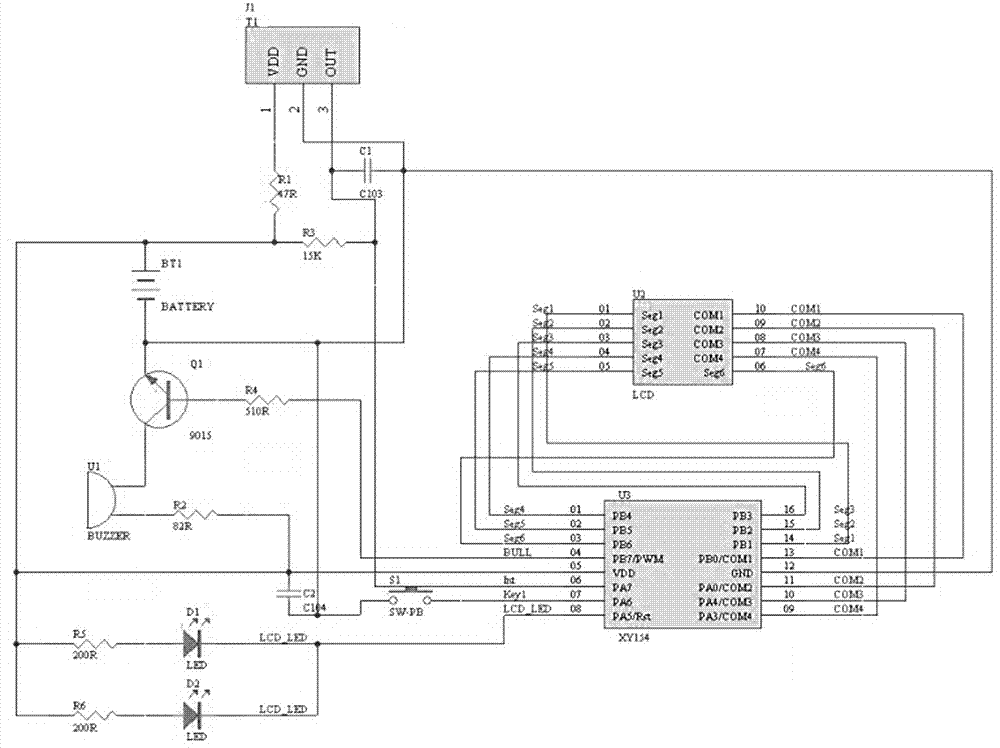

图2为本实用新型的电路原理图；

图3为本实用新型的PCB电路板主视图；

图4为本实用新型的PCB电路板后视图。

具体实施方式：

图中标号，标号1代表PCB电路板，标号2代表按键开关，标号3代表显示模块，标号4代表霍尔元件传感器，标号5代表提示模块，标号6代表电源模块。

下面结合附图和技术方案对本实用新型作进一步详细的说明，并通过优选的实施例详细说明本实用新型的实施方式，但本实用新型的实施方式并不限于此。

实施例一，参见图1~4所示，一种跳绳计数装置，包含微处理器，及分别与微处理器电连接的电源模块、显示模块、按键开关及计数模块，微处理器设于PCB电路板上，还包含用于倒计时的计时模块，及根据计时模块的计时情况进行提醒的提示模块，所述的计时模块和提示模块均与微处理器电连接；所述的计数模块包含用于跳绳旋转计数的霍尔元件传感器单元，功能完善，简单明了，去掉繁杂功能，采用预设跳绳时间倒计时，倒计时时间截止，自动停止记数，并通过提示单元进行提醒，无需人工按键去停止，大大提高记数的准确性，使用更加方便便捷。

上述的，所述的计时模块包含准备倒计时单元和跳绳倒计时单元，准备倒计时单元和跳绳倒计时单元均与微处理器相信号连接；其中，准备倒计时单元用于根据按键开关动作及预设准备时间进行倒计时，跳绳倒计时单元用于根据预设跳绳时间进行倒计时；按键开关动作，通过准备倒计时单元预留准备时间，倒计时结束，提示模块发出提醒，开始跳绳动作，跳绳倒计时单元开始倒计时，预设跳绳时间结束，计数模块结束跳绳计数，提示模块并发出提醒，使用方便。

优选的，所述的预设准备时间为3~5s；预设跳绳时间为1min。

上述的，所述的显示模块为与微处理器相电连接的液晶显示屏，所述的液晶显示屏上设置有用于显示计数的数码管，显示更加直观，使用便捷。

上述的，所述的提示模块为与微处理器相电连接的蜂鸣器，通过声音提醒使用者，使用更加方便。

上述的，还包含归零模块，用于根据按键开关动作对计数器进行清零。

上述的，所述的霍尔元件传感器单元包含与微处理器电连接的霍尔元件传感器，及与跳绳旋转端固定的磁铁；所述的霍尔元件传感器设于跳绳手持端。

本实用新型不局限于上述具体实施方式，本领域技术人员还可据此做出多种变化，但任何与本实用新型等同或者类似的变化都应涵盖在本实用新型权利要求的范围内。
