一种方便移动和固定的健身器材的制作方法

本发明涉及一种健身器材，尤其是一种方便移动和固定的健身器材。

背景技术：

健身车在运动科学领域叫做“功率自行车”，分为直立式、背靠式健身车两种，可以调整运动时的强度，起到健身的效果，所以人们把它称为健身车，属于典型的模拟户外运动的有氧健身器材亦被称为心肺训练器材，主要是通过身体较长时间，适当强度的运动来促进心血管的运动，加快新陈代谢，增强心脏和肺部功能，从而改善人体的体质，自行车是克服心脏功能毛病的最佳工具之一，世界上有半数以上的人是死于心脏病的，骑单车能藉腿部的运动压缩血液流动，事实上却同时强化了微血管组织，这叫附带循环，但是现在的健身车，在体积虽然不大，但是重量却是很重，很难进行移动，所以需要一种能够进行移动的健身车。

技术实现要素：

本发明要解决的技术问题是现有的健身器材很难进行移动。

为了解决上述技术问题，本发明提供了一种方便移动和固定的健身器材，包括车架主体、车轮、四个插拔制动块以及两个移动支撑装置；车架主体包括中心板、安装在中心板前侧向下倾斜延伸的前下撑杆、安装在中心板前侧向上倾斜延伸的前上撑杆、安装在中心板后侧向下倾斜延伸的后下撑杆以及安装在中心板后侧向上倾斜延伸的后上撑杆；车轮转动式安装在中心板的后侧，并在车轮的中心处设有飞轮齿轮；在中心板的前侧设有踏板转轴；在踏板转轴上安装有踏板齿轮以及两根踏板连杆；在两根踏板连杆的末端设有脚踏；踏板齿轮与飞轮齿轮通过链条传动；四个插拔制动块等弧度间隔插装在车轮的圆周边缘上；两个移动支撑装置分别安装在前下撑杆和后下撑杆的下端上。

采用插拔制动块以及移动支撑装置的配合，能够实现健身器材的移动和定位，无需搬运，如同自行车一样行走。

作为本发明的进一步限定方案，移动支撑装置包括两个l形侧板以及一根柱状滚轮；柱状滚轮通过两端的轴头转动式安装在两个l形侧板之间；前下撑杆和后下撑杆安装在l形侧板的顶面上，并在两个l形侧板的顶面之间形成车轮圆周边缘插入的槽口；在柱状滚轮上位于槽口处的圆周上间隔设有四个限位槽，在相邻限位槽之间形成挡块；在两个l形侧板的前后侧且位于槽口处均设有一块弧形翼板；在同侧的弧形翼板相对边缘上均设有一个凸块；插拔制动块由一体成型的条状顶块以及位于条形顶块底面的沿其长度方向设置的两个夹持侧板构成；在条状顶块的底面且位于两个夹持侧板之间设有车轮夹持槽；在条状顶块的宽度边缘设有缺口槽；两个夹持侧板插装在挡块上时，缺口槽插装在凸块上。

采用槽口便于车轮圆周边缘插入，从而使得的条状顶块在移动后嵌于限位槽内，从而在车轮继续转动时拨动柱状滚轮转动行走，在下一个条状顶块移动至下一个限位槽处时重复上述动作，从而实现类似与自行车式的行走；在移动结束后，将四个插拔制动块拔下两两插装在前后两个移动支撑装置上，使得夹持侧板插装在挡块上同时缺口槽插装在凸块上，实现柱状滚轮的完全制动。

作为本发明的进一步限定方案，在车轮夹持槽内设有插销柱；在车轮圆周边缘上等弧度间隔设有四个与插销柱相对应的插销孔。采用插销柱和插销孔，能够在插拔制动块拨动柱状滚轮转动式起到限位作用，防止位置跑偏。

本发明的有益效果在于：采用插拔制动块以及移动支撑装置的配合，能够实现健身器材的移动和定位，无需搬运，如同自行车一样行走。

附图说明

图1为本发明的整体结构示意图；

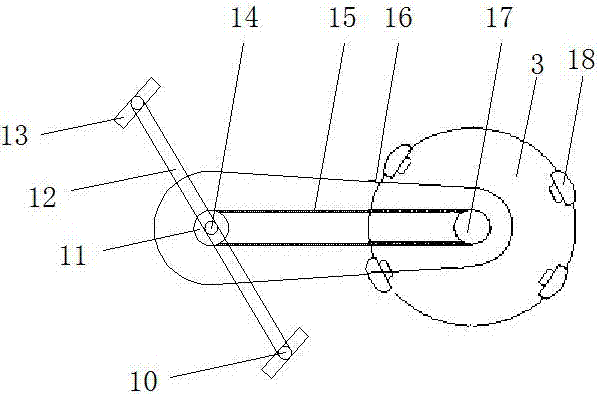

图2为本发明的车架结构示意图；

图3为本发明的移动支撑装置结构示意图；

图4为本发明的插拔制动块侧面结构示意图；

图5为本发明的插拔制动块底面结构示意图。

图中:1、移动支撑装置，2、前下撑杆，3、车轮，4、前上撑杆，5、座椅，6、扶手杆，7、后上撑杆，8、防滑罩，9、后下撑杆，10、短轴，11、踏板齿轮，12、踏板连杆，13、脚踏，14、踏板转轴，15、链条，16、中心板，17、飞轮齿轮，18、插拔制动块，19、l形侧板，20、柱状滚轮，21、限位槽，22、弧形翼板，23、凸块，24、轴头，25、挡块，26、条状顶块，27、夹持侧板，28、缺口槽，29、插销柱，30、车轮夹持槽。

具体实施方式

如图1-5所示，本发明公开的方便移动和固定的健身器材包括：车架主体、车轮3、四个插拔制动块18以及两个移动支撑装置1。

其中，车架主体包括中心板16、安装在中心板16前侧向下倾斜延伸的前下撑杆2、安装在中心板16前侧向上倾斜延伸的前上撑杆4、安装在中心板16后侧向下倾斜延伸的后下撑杆9以及安装在中心板16后侧向上倾斜延伸的后上撑杆7；车轮3转动式安装在中心板16的后侧，并在车轮3的中心处设有飞轮齿轮17；在中心板16的前侧设有踏板转轴14；在踏板转轴14上安装有踏板齿轮11以及两根踏板连杆12；在两根踏板连杆12的末端通过短轴10设有脚踏13；踏板齿轮11与飞轮齿轮17通过链条15传动；四个插拔制动块18等弧度间隔插装在车轮3的圆周边缘上；两个移动支撑装置1分别安装在前下撑杆2和后下撑杆9的下端上；在前上撑杆4上安装有座椅5；在后上撑杆7上安装有扶手杆6；在车轮3上方设有防滑罩8。

移动支撑装置1包括两个l形侧板19以及一根柱状滚轮20；柱状滚轮20通过两端的轴头24转动式安装在两个l形侧板19之间；前下撑杆2和后下撑杆9安装在l形侧板19的顶面上，并在两个l形侧板19的顶面之间形成车轮3圆周边缘插入的槽口；在柱状滚轮20上位于槽口处的圆周上间隔设有四个限位槽21，在相邻限位槽21之间形成挡块25；在两个l形侧板19的前后侧且位于槽口处均设有一块弧形翼板22；在同侧的弧形翼板22相对边缘上均设有一个凸块23；插拔制动块18由一体成型的条状顶块26以及位于条形顶块26底面的沿其长度方向设置的两个夹持侧板27构成；在条状顶块26的底面且位于两个夹持侧板27之间设有车轮夹持槽30；在条状顶块26的宽度边缘设有缺口槽28；两个夹持侧板27插装在挡块25上时，缺口槽28插装在凸块23上；在车轮夹持槽30内设有插销柱29；在车轮3圆周边缘上等弧度间隔设有四个与插销柱29相对应的插销孔。

本发明的方便移动和固定的健身器材在使用时，若需要移动，则将四个插拔制动块18从移动支撑装置1取下，插装在车轮3的圆周边缘上，再进行骑行，利用插拔制动块18通过限位槽21拨动柱状滚轮20滚动，从而实现位移；若需要固定，则将四个插拔制动块18两两插装在前后两个移动支撑装置1上，使得夹持侧板27插装在挡块25上同时缺口槽28插装在凸块23上，从而实现柱状滚轮20的完全制动。

技术特征：

技术总结
本发明提供了一种方便移动和固定的健身器材，包括车架主体、车轮、四个插拔制动块以及两个移动支撑装置；车架主体包括中心板、前下撑杆、前上撑杆、后下撑杆以及后上撑杆；车轮转动式安装在中心板的后侧，并在车轮的中心处设有飞轮齿轮；在中心板的前侧设有踏板转轴；在踏板转轴上安装有踏板齿轮以及两根踏板连杆；在两根踏板连杆的末端设有脚踏；踏板齿轮与飞轮齿轮通过链条传动；四个插拔制动块等弧度间隔插装在车轮的圆周边缘上；两个移动支撑装置分别安装在前下撑杆和后下撑杆的下端上。该方便移动和固定的健身器材能够实现健身器材的移动和定位，无需搬运，如同自行车一样行走。

技术研发人员：王绍贺;蒋鸿阳;朱燕;邓潍杰;马胜坤;赵超群;徐雨欣
受保护的技术使用者：南京工业职业技术学院
技术研发日：2017.04.27
技术公布日：2017.07.14
