一种舞台互动用跳绳装置的制作方法

本发明涉及一种跳绳装置，尤其涉及一种舞台互动用跳绳装置。

背景技术：

舞台是在剧院中为演员表演提供的空间，它可以使观众的注意力集中于演员的表演并获得理想的观赏效果，舞台通常由一个或多个平台构成，舞台的类型有镜框式舞台、伸展式舞台、圆环型舞台和旋转型舞台。

互动是指社会上个人与个人之间，群体与群体之间等通过语言或其他手段传播信息而发生的相互依赖性行为的过程。

跳绳活动源远流长。当女娲“乃引绳在泥中，举以为人”时，绳子便伴随着人类一起生活了，古人拿绳子来记事，也用它来捆扎收获的农作物，或拴使牛马、捆绑猎物等等，绳子成了人类生活中的重要工具，因此，跳绳可能源于原始的农事、狩猎或军事活动。

在舞台上，为了营造娱乐氛围，人们通常需要进行各种互动，现在人们在舞台上互动时，通常会发生娱乐性不强和互动效果不好的现象，因此亟需研发一种娱乐性强，带有惩罚效果，互动效果较好的舞台互动用跳绳装置。

技术实现要素：

（1）要解决的技术问题

本发明为了克服舞台上，为了营造娱乐氛围，人们通常需要进行各种互动，现在人们在舞台上互动时，通常会发生娱乐性不强和互动效果不好的现象的缺点，本发明要解决的技术问题是提供一种舞台互动用跳绳装置。

（2）技术方案

为了解决上述技术问题，本发明提供了这样一种舞台互动用跳绳装置，包括有右支架、左支架、固定板、转动装置、升降装置、开关、滑轨和滑块，固定板底部左侧设有左支架，固定板底部右侧设有右支架，左支架右侧中部和右支架左侧中部对称设有滑轨，滑轨上设有滑块，左右两方的滑块之间设有转动装置，左支架和右支架上部对称设有升降装置。

优选地，转动装置包括有第一电机、连接杆、旋转杆、系线孔、第一细线和橡胶套，左方滑块右侧和右方滑块左侧对称设有第一电机，左方第一电机右端和右方第一电机左端对称设有连接杆，左方连接杆右端与右方连接杆左端对称设有旋转杆，旋转杆下部开有系线孔，系线孔上设有第一细线，第一细线中间设有橡胶套。

优选地，升降装置包括有第一支杆、第二细线、第二支杆、滑轮、挂钩和挂环，左支架和右支架上部对称开有第一通孔，左支架左侧上方和右支架右侧上方对称设有第一支杆，左支架右侧上方和右支架左侧上方对称设有第二支杆，第一支杆和第二支杆上对称设有滑轮，滑轮上绕有第二细线，第二细线一端与第一电机顶部连接，第二细线另一端连接有挂环，左支架左侧中部和右支架右侧中部对称均匀设有挂钩，挂环与挂钩配合。

优选地，还包括有箱体、弹簧、出水口、塞块、第二通孔、第三细线、第三支杆和电动绕线轮，固定板顶部设有箱体，箱体底部开有出水口，固定板左部开有第二通孔，第二通孔内右壁连接有弹簧，弹簧左端连接有塞块，塞块位于第二通孔内，固定板左侧上部设有第三支杆，第三支杆左端设有电动绕线轮，电动绕线轮上绕有第三细线，第三细线穿过第二通孔，第三细线右端与塞块左侧连接。

优选地，还包括有铁块、磁块和卡线杆，右方旋转杆左侧上端转动式设有卡线杆，卡线杆下端设有磁块，旋转杆后部下方设有铁块。

优选地，第二细线的材质为钢丝绳。

优选地，箱体的材质为不锈钢。

工作原理：当人们需要进行跳绳时，人们可以先站在合适位置，然后启动转动装置转动，由此人们便可以进行跳绳，当人们需要调节跳绳的高度时，人们可以通过升降装置调节转动装置的高度，滑轨和滑块便于转动装置上下移动，由于滑块本身具有一定的重量，使得转动装置的位置在固定之后便不会随意移动，当人们在跳绳时，如果遇到紧急情况，人们可以启动开关，将转动装置和升降装置关闭，由此可以保障人们的安全。

因为转动装置包括有第一电机、连接杆、旋转杆、系线孔、第一细线和橡胶套，左方滑块右侧和右方滑块左侧对称设有第一电机，左方第一电机右端和右方第一电机左端对称设有连接杆，左方连接杆右端与右方连接杆左端对称设有旋转杆，旋转杆下部开有系线孔，系线孔上设有第一细线，第一细线中间设有橡胶套，所以当人们需要使用转动装置进行跳绳时，人们可以启动第一电机转动，第一电机进而带动第一细线转动，由此人们便可以利用转动的第一细线进行跳绳娱乐，橡胶套可以使得第一细线更好的甩起来，便于人们进行跳绳娱乐，系线孔可以便于人们固定第一细线，当人们不需要使用转动装置时，人们关闭第一电机即可。

因为升降装置包括有第一支杆、第二细线、第二支杆、滑轮、挂钩和挂环，左支架和右支架上部对称开有第一通孔，左支架左侧上方和右支架右侧上方对称设有第一支杆，左支架右侧上方和右支架左侧上方对称设有第二支杆，第一支杆和第二支杆上对称设有滑轮，滑轮上绕有第二细线，第二细线一端与第一电机顶部连接，第二细线另一端连接有挂环，左支架左侧中部和右支架右侧中部对称均匀设有挂钩，挂环与挂钩配合，所以当人们需要通过升降装置调节转动装置时，人们可以将挂环挂在不同高度的挂钩上，由此来调节滑块的高度位置，滑轮起到导向作用。

因为还包括有箱体、弹簧、出水口、塞块、第二通孔、第三细线、第三支杆和电动绕线轮，固定板顶部设有箱体，箱体底部开有出水口，固定板左部开有第二通孔，第二通孔内右壁连接有弹簧，弹簧左端连接有塞块，塞块位于第二通孔内，固定板左侧上部设有第三支杆，第三支杆左端设有电动绕线轮，电动绕线轮上绕有第三细线，第三细线穿过第二通孔，第三细线右端与塞块左侧连接，所以为了增加装置的娱乐性，人们在跳绳时可以适当加入一些惩罚元素，比如当人们在跳绳时答错题，人们可以先将水放入箱体内，人们可以启动电动绕线轮收第三细线，进而带动塞块向左移动，弹簧被拉伸，塞块不再堵住出水口，使得箱体内的水流出，流出的水落在人的头顶，以此达到惩罚的目的，当水流出的数量达到一定程度时，启动电动绕线轮放第三细线，弹簧带动塞块向右移动复位。

因为还包括有铁块、磁块和卡线杆，右方旋转杆左侧上端转动式设有卡线杆，卡线杆下端设有磁块，旋转杆后部下方设有铁块，所以为了方便人们调节第一细线的长度，人们可以将多余的线绕在卡线杆上，然后利用磁铁吸住铁块即可。

本发明的控制方式是通过控制器来自动控制，控制器的控制电路通过本领域的技术人员简单编程即可实现，属于本领域的公知常识，并且本发明主要用来保护机械装置，所以本发明不再详细解释控制方式和电路连接。

（3）有益效果

本发明达到了娱乐性强，带有惩罚效果，互动效果较好的效果，当人们需要通过升降装置调节转动装置时，人们可以将挂环挂在不同高度的挂钩上，由此来调节滑块的高度位置，滑轮起到导向作用。

附图说明

图1为本发明的第一种主视结构示意图。

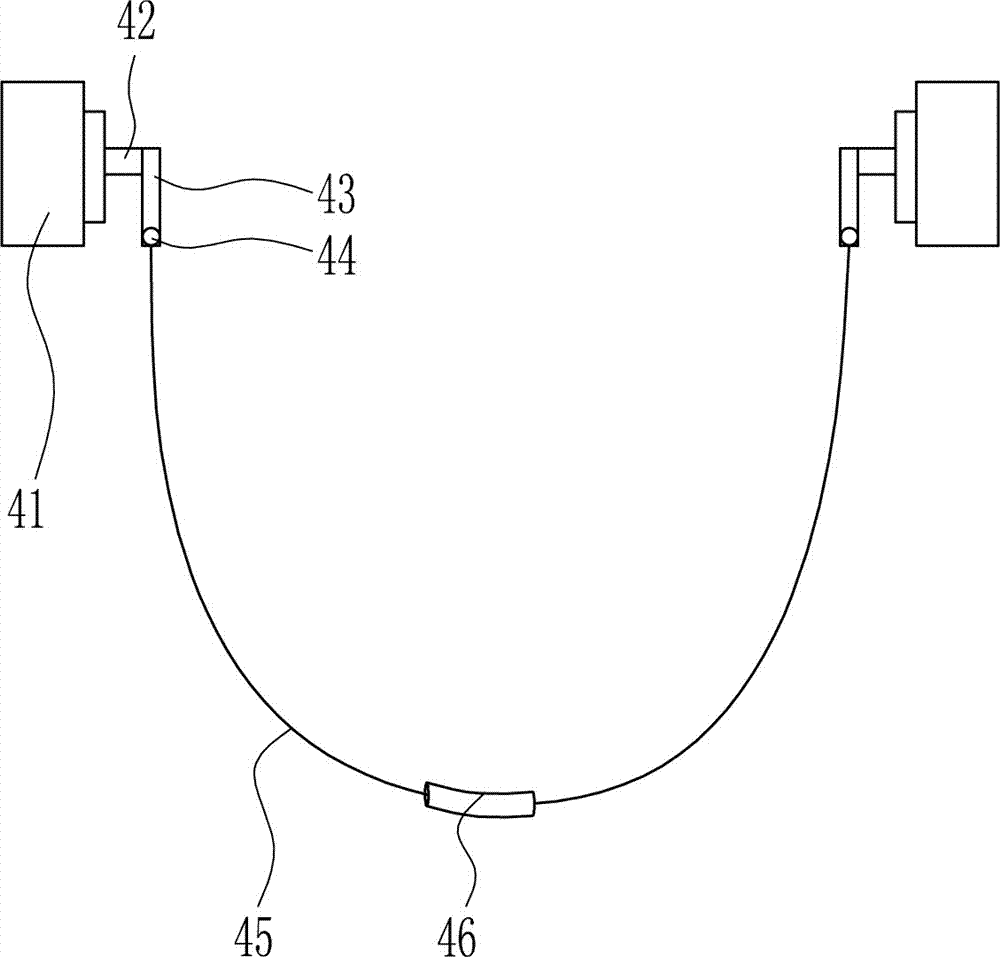

图2为本发明转动装置的主视结构示意图。

图3为本发明的第二种主视结构示意图。

图4为本发明的第一种部分主视结构示意图。

图5为本发明的第二种部分主视结构示意图。

附图中的标记为：1-右支架，2-左支架，3-固定板，4-转动装置，41-第一电机，42-连接杆，43-旋转杆，44-系线孔，45-第一细线，46-橡胶套，5-升降装置，51-第一支杆，52-第二细线，53-第二支杆，54-滑轮，55-第一通孔，56-挂钩，57-挂环，6-开关，7-箱体，8-弹簧，9-出水口，10-塞块，11-第二通孔，12-第三细线，13-第三支杆，14-电动绕线轮，15-铁块，16-磁块，17-卡线杆，18-滑轨，19-滑块。

具体实施方式

下面结合附图和实施例对本发明作进一步的说明。

实施例1

一种舞台互动用跳绳装置，如图1-5所示，包括有右支架1、左支架2、固定板3、转动装置4、升降装置5、开关6、滑轨18和滑块19，固定板3底部左侧设有左支架2，固定板3底部右侧设有右支架1，左支架2右侧中部和右支架1左侧中部对称设有滑轨18，滑轨18上设有滑块19，左右两方的滑块19之间设有转动装置4，左支架2和右支架1上部对称设有升降装置5。

实施例2

一种舞台互动用跳绳装置，如图1-5所示，包括有右支架1、左支架2、固定板3、转动装置4、升降装置5、开关6、滑轨18和滑块19，固定板3底部左侧设有左支架2，固定板3底部右侧设有右支架1，左支架2右侧中部和右支架1左侧中部对称设有滑轨18，滑轨18上设有滑块19，左右两方的滑块19之间设有转动装置4，左支架2和右支架1上部对称设有升降装置5。

转动装置4包括有第一电机41、连接杆42、旋转杆43、系线孔44、第一细线45和橡胶套46，左方滑块19右侧和右方滑块19左侧对称设有第一电机41，左方第一电机41右端和右方第一电机41左端对称设有连接杆42，左方连接杆42右端与右方连接杆42左端对称设有旋转杆43，旋转杆43下部开有系线孔44，系线孔44上设有第一细线45，第一细线45中间设有橡胶套46。

实施例3

一种舞台互动用跳绳装置，如图1-5所示，包括有右支架1、左支架2、固定板3、转动装置4、升降装置5、开关6、滑轨18和滑块19，固定板3底部左侧设有左支架2，固定板3底部右侧设有右支架1，左支架2右侧中部和右支架1左侧中部对称设有滑轨18，滑轨18上设有滑块19，左右两方的滑块19之间设有转动装置4，左支架2和右支架1上部对称设有升降装置5。

转动装置4包括有第一电机41、连接杆42、旋转杆43、系线孔44、第一细线45和橡胶套46，左方滑块19右侧和右方滑块19左侧对称设有第一电机41，左方第一电机41右端和右方第一电机41左端对称设有连接杆42，左方连接杆42右端与右方连接杆42左端对称设有旋转杆43，旋转杆43下部开有系线孔44，系线孔44上设有第一细线45，第一细线45中间设有橡胶套46。

升降装置5包括有第一支杆51、第二细线52、第二支杆53、滑轮54、挂钩56和挂环57，左支架2和右支架1上部对称开有第一通孔55，左支架2左侧上方和右支架1右侧上方对称设有第一支杆51，左支架2右侧上方和右支架1左侧上方对称设有第二支杆53，第一支杆51和第二支杆53上对称设有滑轮54，滑轮54上绕有第二细线52，第二细线52一端与第一电机41顶部连接，第二细线52另一端连接有挂环57，左支架2左侧中部和右支架1右侧中部对称均匀设有挂钩56，挂环57与挂钩56配合。

实施例4

一种舞台互动用跳绳装置，如图1-5所示，包括有右支架1、左支架2、固定板3、转动装置4、升降装置5、开关6、滑轨18和滑块19，固定板3底部左侧设有左支架2，固定板3底部右侧设有右支架1，左支架2右侧中部和右支架1左侧中部对称设有滑轨18，滑轨18上设有滑块19，左右两方的滑块19之间设有转动装置4，左支架2和右支架1上部对称设有升降装置5。

转动装置4包括有第一电机41、连接杆42、旋转杆43、系线孔44、第一细线45和橡胶套46，左方滑块19右侧和右方滑块19左侧对称设有第一电机41，左方第一电机41右端和右方第一电机41左端对称设有连接杆42，左方连接杆42右端与右方连接杆42左端对称设有旋转杆43，旋转杆43下部开有系线孔44，系线孔44上设有第一细线45，第一细线45中间设有橡胶套46。

升降装置5包括有第一支杆51、第二细线52、第二支杆53、滑轮54、挂钩56和挂环57，左支架2和右支架1上部对称开有第一通孔55，左支架2左侧上方和右支架1右侧上方对称设有第一支杆51，左支架2右侧上方和右支架1左侧上方对称设有第二支杆53，第一支杆51和第二支杆53上对称设有滑轮54，滑轮54上绕有第二细线52，第二细线52一端与第一电机41顶部连接，第二细线52另一端连接有挂环57，左支架2左侧中部和右支架1右侧中部对称均匀设有挂钩56，挂环57与挂钩56配合。

还包括有箱体7、弹簧8、出水口9、塞块10、第二通孔11、第三细线12、第三支杆13和电动绕线轮14，固定板3顶部设有箱体7，箱体7底部开有出水口9，固定板3左部开有第二通孔11，第二通孔11内右壁连接有弹簧8，弹簧8左端连接有塞块10，塞块10位于第二通孔11内，固定板3左侧上部设有第三支杆13，第三支杆13左端设有电动绕线轮14，电动绕线轮14上绕有第三细线12，第三细线12穿过第二通孔11，第三细线12右端与塞块10左侧连接。

还包括有铁块15、磁块16和卡线杆17，右方旋转杆43左侧上端转动式设有卡线杆17，卡线杆17下端设有磁块16，旋转杆43后部下方设有铁块15。

第二细线52的材质为钢丝绳。

箱体7的材质为不锈钢。

工作原理：当人们需要进行跳绳时，人们可以先站在合适位置，然后启动转动装置4转动，由此人们便可以进行跳绳，当人们需要调节跳绳的高度时，人们可以通过升降装置5调节转动装置4的高度，滑轨18和滑块19便于转动装置4上下移动，由于滑块19本身具有一定的重量，使得转动装置4的位置在固定之后便不会随意移动，当人们在跳绳时，如果遇到紧急情况，人们可以启动开关6，将转动装置4和升降装置5关闭，由此可以保障人们的安全。

因为转动装置4包括有第一电机41、连接杆42、旋转杆43、系线孔44、第一细线45和橡胶套46，左方滑块19右侧和右方滑块19左侧对称设有第一电机41，左方第一电机41右端和右方第一电机41左端对称设有连接杆42，左方连接杆42右端与右方连接杆42左端对称设有旋转杆43，旋转杆43下部开有系线孔44，系线孔44上设有第一细线45，第一细线45中间设有橡胶套46，所以当人们需要使用转动装置4进行跳绳时，人们可以启动第一电机41转动，第一电机41进而带动第一细线45转动，由此人们便可以利用转动的第一细线45进行跳绳娱乐，橡胶套46可以使得第一细线45更好的甩起来，便于人们进行跳绳娱乐，系线孔44可以便于人们固定第一细线45，当人们不需要使用转动装置4时，人们关闭第一电机41即可。

因为升降装置5包括有第一支杆51、第二细线52、第二支杆53、滑轮54、挂钩56和挂环57，左支架2和右支架1上部对称开有第一通孔55，左支架2左侧上方和右支架1右侧上方对称设有第一支杆51，左支架2右侧上方和右支架1左侧上方对称设有第二支杆53，第一支杆51和第二支杆53上对称设有滑轮54，滑轮54上绕有第二细线52，第二细线52一端与第一电机41顶部连接，第二细线52另一端连接有挂环57，左支架2左侧中部和右支架1右侧中部对称均匀设有挂钩56，挂环57与挂钩56配合，所以当人们需要通过升降装置5调节转动装置4时，人们可以将挂环57挂在不同高度的挂钩56上，由此来调节滑块19的高度位置，滑轮54起到导向作用。

因为还包括有箱体7、弹簧8、出水口9、塞块10、第二通孔11、第三细线12、第三支杆13和电动绕线轮14，固定板3顶部设有箱体7，箱体7底部开有出水口9，固定板3左部开有第二通孔11，第二通孔11内右壁连接有弹簧8，弹簧8左端连接有塞块10，塞块10位于第二通孔11内，固定板3左侧上部设有第三支杆13，第三支杆13左端设有电动绕线轮14，电动绕线轮14上绕有第三细线12，第三细线12穿过第二通孔11，第三细线12右端与塞块10左侧连接，所以为了增加装置的娱乐性，人们在跳绳时可以适当加入一些惩罚元素，比如当人们在跳绳时答错题，人们可以先将水放入箱体7内，人们可以启动电动绕线轮14收第三细线12，进而带动塞块10向左移动，弹簧8被拉伸，塞块10不再堵住出水口9，使得箱体7内的水流出，流出的水落在人的头顶，以此达到惩罚的目的，当水流出的数量达到一定程度时，启动电动绕线轮14放第三细线12，弹簧8带动塞块10向右移动复位。
